لوحة تبريد سائل القناة الدقيقة (MLCP) الأجهزة الإلكترونية عالية تدفق الحرارة
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان، قوانغدونغ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | تقليل الحرارة |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | 1300-1500 dollars |
| وقت التسليم: | غير محدود |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| عملية عميقة: | التصنيع باستخدام الحاسب الآلي | أبعاد: | قابلة للتخصيص (على سبيل المثال، 100 مم × 100 مم × 10 مم) |
|---|---|---|---|
| المعالجة السطحية: | تنظيف الزيت ومضادات الأكسدة | التعبئة: | كرتون كيس البولي ايثيلين |
| الكلمة الرئيسية: | أجزاء Macining CNC | تسامح: | ±1% |
| إجراء السلطة: | 500 واط | الانتهاء من السطح: | الانتهاء من مطحنة أو أنودة |
| نسيج المادة: | 6061 | سماكة: | 7 ملم |
| خدمة: | خدمة صانعي القطع الأصلية | ||
| إبراز: | لوحة تبريد سائل ميكرو قناة للأجهزة الإلكترونية,لوحة تبريد سائل عالي التدفق الحراري,لوحة تبريد MLCP لأجهزة الحرارة العالية,High-Heat-Flux Liquid Cooling Plate,MLCP cooling plate for high-heat devices |
||
منتوج وصف

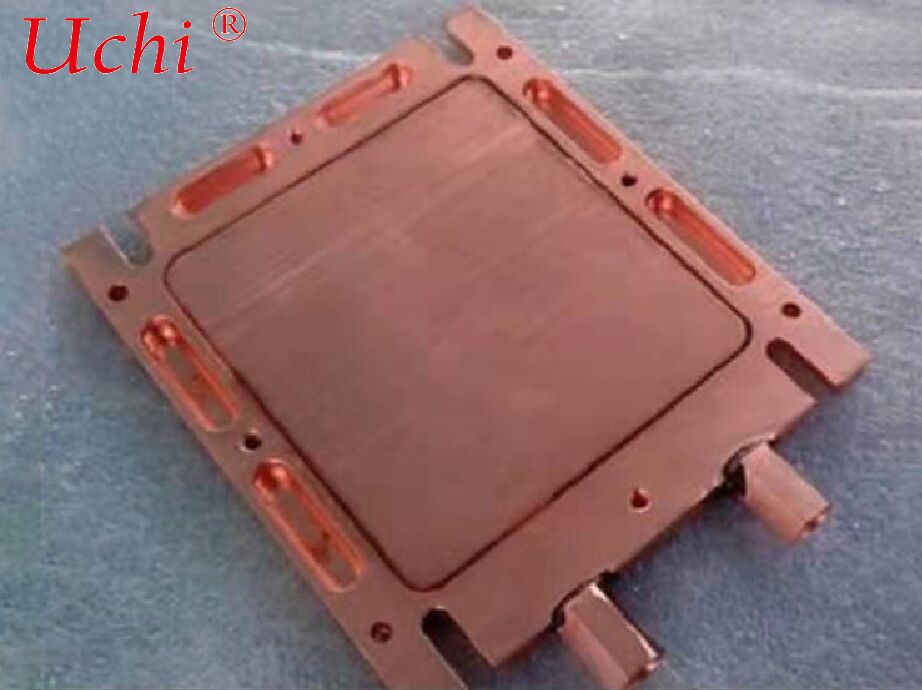

لوحة التبريد السائل القناة الصغيرة (MLCP)
لوحة التبريد السائل القناة الدقيقة (MLCP) هي الحل الحراري النهائي للأجهزة الإلكترونية عالية تدفق الحرارة.يقع جوهرها في المجموعة المتكاملة الكثيفة لقنوات التدفق الدقيقة التي يبلغ قطرها الهيدروليكي عادة ≤ 1 ملم (غالباً ما يكون 50 500μm)، مما يزيد بشكل كبير من مساحة تبادل الحرارة وكفاءتها، مما يميزها عن لوحات تبريد المياه التقليدية مع قنوات التدفق على نطاق المليمتر.
1تعريف وهيكل الأساس
تعريف: يستخدم MLCP عمليات دقة لصنع قنوات تدفق على نطاق ميكرون داخل أسطوانات عالية التوصيل الحراري. يخضع سائل التبريد للتناقل القسري داخل القنوات،تحقيق نقل الحرارة المباشر بين مصادر الحرارة وسائل التبريدمع قنوات التدفق المرتبة بشكل كثيف ، فإن مساحة تبادل الحرارة لكل وحدة مساحة هي 3 × 10 أضعاف صفائح التبريد التقليدية.يمكن دمجها مع حزم الرقائق لتقصير مسار نقل الحرارة.
المكونات الأساسية
- الركيزة: النحاس الخالي من الأكسجين (أفضل موصلات حرارية، تكلفة عالية) ، 6061/6063 سبيكة الألومنيوم (فعالة من حيث التكلفة) ، السيليكون (حفر أشباه الموصلات، مناسبة لدمج مستوى شريحة) ؛
- مجموعة قنوات التدفق الصغيرة: قنوات مستقيمة أو حية أو موازية أو كسورية ، غالبًا ما تكون مجهزة بميكروفينز / أضلاع.
- لوحة غطاء الختم مغلقة عن طريق اللحام بالاحتكاك (FSW) ، أو ربط الانتشار، أو الحرارة الفراغية.
- منافذ الدخول والخروج للسائل (G1 / 4 ، NPT) ، مغلقة بخواتم O أو لحام.
- المعالجة السطحية: التجفيف، التجفيف بالنيكل، الأكسدة الموصلة للتثبيت ومقاومة التآكل.
2مبدأ العمل
يتم ربط لوحة التبريد بشدة بمصادر الحرارة (شرائح الذكاء الاصطناعي، مصادر مضخة الليزر) عن طريق الدهون الحرارية أو مواد تغيير المرحلة. يتم توجيه الحرارة بسرعة إلى جدران القناة الدقيقة. الماء غير المتأين أو محلول إيثيلين غليكول يتدفق بسرعة عالية داخل القنوات الدقيقة. الطبقة الحدودية الحرارية الرقيقة تقلل بشكل كبير من المقاومة الحرارية،توفير كفاءة عالية للغاية لنقل الحرارة عن طريق التنقيب. يُعاد السائل المُسخّن إلى جهاز تبريد أو وحدة تبريد، لتشكيل حلقة مغلقة. يمكن أن تضع MLCP المتكاملة قنوات التدفق داخل الحزمة ، مما يحقق مسار نقل حرارة قصير ٪ من الشريحة إلى سائل التبريد ٪ ، مع انخفاض المقاومة الحرارية إلى مستوى 0.03 °C · cm2 / W.
3عمليات التصنيع الرئيسية
- الحفر الدقيق + ربط الانتشار / FSW: القضبان المجهرية التي تشكلت عن طريق التصوير الضوئي والحفر على الركائز السيليكونية / النحاسية ، مختومة باللحام الصلب.مناسبة لقنوات فائقة الدقة (50 ‰ 100μm);
- الأنابيب الصغيرة المدمجة + الحرارة الفراغية: مجموعة من الأنابيب النحاسية الدقيقة للغاية المدمجة في الركيزة، مع الفراغات المملأة بالحرارة.
- الطباعة ثلاثية الأبعاد المعدنية (SLM): تشكيل مباشر لقنوات التدفق المعقدة، مثالية لتخصيص دفعات صغيرة.
- الحفر الكيميائي + لحام الليزر: مناسبة لألواح التبريد الرقيقة ، وتوازن الدقة والتكلفة.
4مزايا الأداء والمقارنة (مع لوحات تبريد المياه التقليدية)
| البند المقارن | لوحة التبريد السائل القناة الصغيرة (MLCP) | لوحة تبريد المياه التقليدية (قنوات على نطاق مليمتر) |
|---|---|---|
| حجم القناة | 50 ‰ 500μm، مجموعة كثيفة | 1 ′′ 6 ملم ، serpentine النادرة / قنوات موازية |
| منطقة تبادل الحرارة | أعلى بـ3×10 مرات لكل وحدة مساحة | مساحة أساسية بدون تعزيز كثيف |
| قدرة تدفق الحرارة | أكثر من 1000 واط / سم 2 ، يدعم 2000 واط + رقاقة واحدة | ≤300W/cm2، صعب في الطاقة العالية للغاية |
| المقاومة الحرارية | منخفضة للغاية (0.03 ∼0.1 درجة مئوية / سم2/غ) | مرتفع نسبياً (0.2 ∼0.5 درجة مئوية ⋅ سم2/غ) |
| توحيد درجة الحرارة | ممتاز، لا توجد نقاط ساخنة محلية | متوسط، فرق درجة الحرارة الكبير بين الحافة والوسط |
| التكلفة | تكلفة البحث والتطوير والتصنيع المرتفعة ، للتطبيقات الراقية | تكلفة منخفضة، إنتاج واسع النطاق |
5المعلمات التقنية الرئيسية
- معايير القناة: العرض 50 500μm، العمق 200 800μm، المسافة 100 300μm.
- معدل التدفق وانخفاض الضغط: سرعة التدفق 2 5m/s، ضغط التشغيل 0.5 1.5MPa، انخفاض الضغط يتم التحكم فيه ضمن 0.3MPa.
- التوصيل الحراري للمواد: النحاس 386W/m·K، سبيكة الألومنيوم 205W/m·K.
- أداء الختم: معدل تسرب الهيليوم ≤1 × 10−9 mbar·L/s.
- مسطحة السطح: ≤0.05mm/100mm.
6سيناريوهات تطبيق نموذجية
- خوادم الذكاء الاصطناعي وشرائح الحوسبة: NVIDIA Rubin GPU ، وCPUs الراقية ، وبطاقات تسريع الذكاء الاصطناعي مع استهلاك طاقة 1500 ′′2300W لشركة واحدة ؛
- الليزر ذو الألياف العالية الطاقة: وحدات مضخة، وحدات تجميع الأشعة، تجاويف ترددية.
- تصنيع أشباه الموصلات: التصليح بالليزر، معدات الحفر.
- المعدات الطبية: أدوات العلاج بالليزر عالية الطاقة.
7إرشادات الاختيار والصيانة
- اختيار: تحديد كثافة القناة والمواد بناءً على تدفق الحرارة؛ اختيار السماكة وفقًا لقيود المساحة؛ تأكيد مواصفات الموانئ وتوافق المبرد؛
- الصيانة: الماء غير المؤين (الموصلية < 1μS / cm) أمر إلزامي ؛ استبدال سائل التبريد كل 6-12 شهرًا لمنع التقليص ؛ إجراء اختبارات الضغط وتسرب الهيليوم سنويًا.تجنب الأثر الشديد لمنع تشوه القناة.
8التكنولوجيا
- التكامل العميق مع حزم الرقائق (Chiplet + MLCP) ؛
- تبريد ثنائي المراحل (الغليان داخل القنوات الدقيقة) لتحسين الكفاءة
- الاختراقات في عمليات التصنيع منخفضة التكلفة لتشجيع اعتماد معدات الحوسبة متوسطة النطاق.
