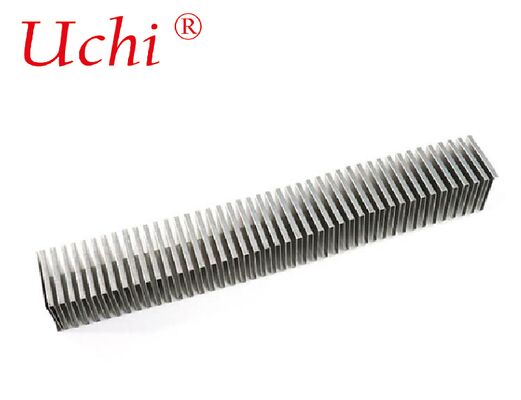

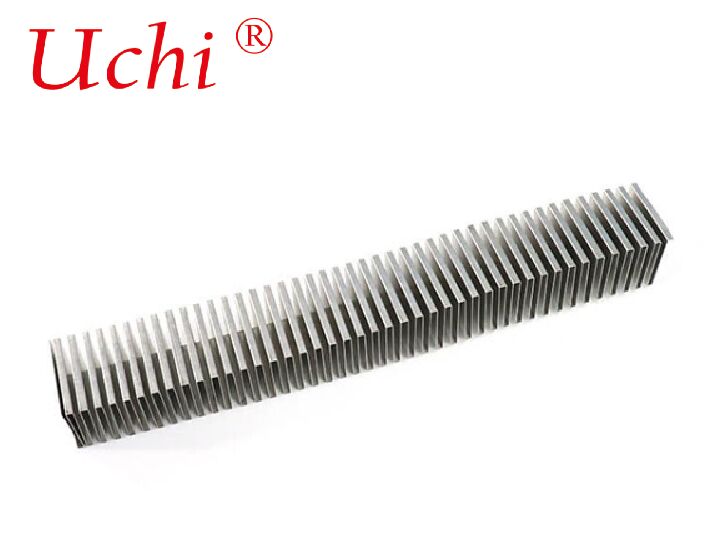

معلمات المنتج لمشتت حراري بزعانف مطوية من الألومنيوم

المادة: نحاس

الحجم: 22.5 * 11.4 * 0.8 سم

الوزن: 0.08 كجم

التقنية: ختم

الميزة: مرن وقابل للتعديل

المعالجة السطحية: تنظيف الزيت

قوة التبريد الحراري: 30 واط

ميزة المنتج لمشتت حراري بزعانف مطوية من الألومنيوم

كل مكون كهربائي وإلكتروني في الدائرة يولد كمية معينة من الحرارة أثناء تنفيذ الدائرة عن طريق توفير إمدادات الطاقة. عادةً ما تولد أجهزة أشباه الموصلات عالية الطاقة مثل ترانزستورات الطاقة والإلكترونيات الضوئية مثل الثنائيات الباعثة للضوء والليزر حرارة بكميات كبيرة وهذه المكونات غير كافية لتبديد الحرارة، حيث أن قدرتها على التبديد منخفضة بشكل كبير.

بسبب هذا، يؤدي تسخين المكونات إلى فشل مبكر وقد يتسبب في فشل أداء الدائرة أو النظام بأكمله. لذلك، للتغلب على هذه الجوانب السلبية، يجب توفير مشتتات حرارية لغرض التبريد.

ما هو المشتت الحراري؟

المشتت الحراري هو مكون إلكتروني أو جهاز في دائرة إلكترونية يقوم بتبديد الحرارة من المكونات الأخرى (خاصة من ترانزستورات الطاقة) في الدائرة إلى الوسط المحيط ويبردها لتحسين أدائها وموثوقيتها ويتجنب أيضًا الفشل المبكر للمكونات. لغرض التبريد، فإنه يشتمل على مروحة أو جهاز تبريد.

: يتم طي صفائح الألومنيوم الرقيقة (0.1-0.5 مم نموذجي، 0.2-1.2 مم نطاق شائع) بدقة في مصفوفة متموجة / متعرجة، ثم يتم ربطها بلوحة قاعدة من الألومنيوم عن طريق اللحام، أو اللحام بالنحاس، أو الإيبوكسي الحراري عالي الأداء. هذا يسمح بالتحسين المستقل لكثافة الزعانف وسمك القاعدة، وحتى مجموعات المواد المختلطة (مثل قاعدة نحاسية + زعانف ألومنيوم).

1. السبائك الشائعة: 1050/1100 (نقاء عالي، موصلية حرارية ممتازة)، 6061/6063 (قوة جيدة + أداء حراري، فعالة من حيث التكلفة).
2. المعلمات الرئيسية: مسافة الزعانف تصل إلى 0.5 مم، ارتفاع الزعانف يصل إلى 100 مم، عرض الزعانف يصل إلى 500 مم.
3. المزايا الأساسيةنسبة مساحة سطح إلى حجم عالية

: أكثر كثافة بكثير من الزعانف المبثوقة، مثالية للتطبيقات ذات المساحة المحدودة والحرارة العالية، مع مقاومة حرارية منخفضة (تصل إلى 60٪ مقابل بعض التصاميم التقليدية).

• خفيف الوزن وفعال من حيث المواد: يستخدم الحد الأدنى من الألومنيوم مع زيادة سطح التبريد إلى أقصى حد.
• تصميم مرن: سهولة تخصيص ارتفاع الزعانف، والمسافة، والشكل للتيارات الهوائية القسرية / الطبيعية.
• متوافق مع أنابيب الحرارة / غرف البخار: غالبًا ما يتم دمجه لتعزيز الانتشار الحراري في أنظمة الطاقة العالية.
• التطبيقاتيستخدم على نطاق واسع في الخوادم، ومعدات الاتصالات، وعواكس الطاقة، وإضاءة LED، والإلكترونيات السيارات، وإمدادات الطاقة الصناعية - خاصة حيث يتوفر التبريد بالهواء القسري (المراوح) والمساحة محدودة.

النوع

: احسب المقاومة الحرارية المطلوبة (Rθ) وقم بمطابقتها مع تدفق الهواء (LFM / CFM)؛ يعمل الهواء القسري بشكل أفضل بكثير مع الزعانف المطوية الكثيفة.

1. مسافة الزعانف وارتفاعها: مسافة أضيق = مساحة سطح أكبر، ولكن قد تقيد تدفق الهواء؛ الزعانف الأطول تعزز الحمل الحراري ولكنها تزيد الوزن / الضغط الخلفي.
2. جودة الربط: اللحام / اللحام بالنحاس الضعيف يخلق مقاومة تلامس - تحقق من سلامة الربط عن طريق التصوير الحراري أو اختبار المقاومة.
3. المعالجة السطحية: الأنودة تحسن مقاومة التآكل ويمكن أن تعزز الإشعاع قليلاً؛ الأنودة السوداء تساعد في سيناريوهات التبريد الإشعاعي.
4.
