معايير المنتج من صفيحة التبريد المائي لمحفز الحرارة للمعدات

المواد: CU1020

الحجم: 250x150x15mm

الوزن: 2.5 كجم

تكنولوجيا: معالجة CNC

ميزة: القدرة على التبريد الجيدة وعدم وجود تسرب افتراضي

معالجة السطح: إزالة الزيت،التنظيف والتمويه

قوة توصيل الحرارة: 1300 واط

ميزة المنتج من صفحة الألومنيوم الباردة بالماء للمعدات المستنقية

تماماً مثل غسالة الحرارة هي كلمة يعرفها الناس هذا هو جهاز التبريد الذي يلعب دوراً هاماً في المعدات والآلات الحديثةقد يدمر نظام التشغيل وبالتالي سيكلف الآلاف من الدولارات للخسارة، ومع ذلك، فإن بعض المستنقعات الحرارية، بغض النظر عن المستنقعات الحرارية النشطة أو المستنقعات الحرارية السلبية، وقدرة الطاقة التبريد هي كل لديه الحد حوالي 200-300W،نادراً جداً ، يمكن أن يكون لمستنقعات الحرارة طاقة قوية في التبريد أكثر من 300 واطإذاً هل هذه هي الحد الأدنى لمبرد الحديث؟

الإجابة هي لا، التكنولوجيا تتغير من وقت لآخر، وتظهر تقنيات أكثر تقدمًالذلك كما أصبحت المعدات أكثر تقدما وأجهزة تشغيلها تتطلب أعلى تبريد المغسلة الحرارية، لذلك الآن لوح تبريد المياه ولدت لتلبية متطلبات المعدات الكبيرة، على سبيل المثال، المعدات الليزر يحتاج إلى طاقة عالية في الكهرباء، ويجب أنلذلك إذا كنت تريد الحفاظ على درجة الحرارة تكون طبيعية والتشغيل تكون ثابتة، سوف تحتاج إلى قوة التبريد العالية من جهاز الليزر الصفيحة الباردة، وهذا الصفيحة تبريد الماء مخصصة لمعدات الليزر، فإنه يمكن أن تبرد أكثر من 500W أو 1000W،وحتى أكثر من 3000 واط متاحة، هذه الطريقة التبريد هو استخدام تدفق السائل ويمكن ضبط قوة التبريد وفقا لسرعة التدفق وحجم المياه.ومصدر الحرارة المرفقة مع لوحة باردة الماء لمس الحرارة ونشر الحرارة حتى درجة حرارة أقل.

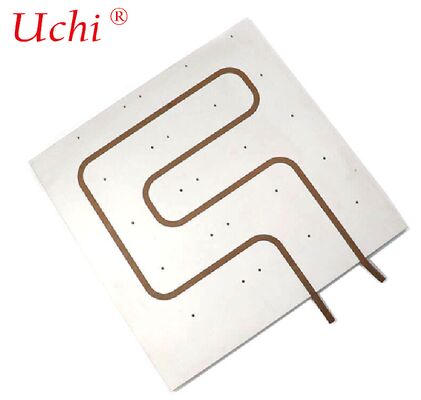

لوحة تبريد المياه ذات ملف ألومنيوم

1مقدمة أساسية

• المواد: AL6063 / AL6061 (الألومنيوم الخرز ، التوصيل الحراري الجيد والقدرة على التصنيع)
• الهيكل: في الداخلقناة المياه / مجرى التدفق، خارجية مع سطح تركيب
• وسيط التبريد: الماء، مياه الجليكول، زيت التبريد

2أنواع التصنيع الرئيسية

(1) بروفيل الألومنيوم المطحون + لوحة الغطاء

• العملية: طحن جانب واحد مع قناة القناة → لوحة غطاء لحام / ربط → مدخل / منفذ الحفر
• الخصائص: تكلفة منخفضة ، إنتاج جماعي ، مناسبة لوصفات تبريد المياه المسطحة الطويلة

(2) المعالجة العميقة + الالتحام بالاحتكاك (FSW)

• العملية: CNC طاحونة قناة عميقة → الاحتكاك تحريك لحام طبقة غطاء
• خصائص: قوة عالية، لا تسرب، مقاومة الضغط العالي، تستخدم على نطاق واسع في الصناعة، الطاقة الجديدة

(3) مقطوع + مقيد / مصفح

• للكثافة العالية للطاقة ، مجال التدفق المعقد

3الهيكل والشكل النموذجي

• لوحة مسطحة مستطيلة (أكثر شيوعًا لـ IGBT ، عاكس ، بطارية ، ليزر)
• نوع الشريط الطويل (لخزانة المعدات، مجموعة وحدات الطاقة)
• قناة المياه متعددة التجاويف ، serpentine ، متوازية ، Z-type ، S-type
• يمكن أن يكون مع ثقوب التثبيت، الثقوب الخيوط، الخطوات، تجنب الثقوب

4المزايا

• كفاءة عالية في تبديد الحرارة: تبريد السائل بالاتصال المباشر ، أفضل بكثير من تبريد الهواء
• الوزن الخفيف: كثافة الألومنيوم منخفضة ، مناسبة لدمج المعدات
• البلاستيكية الجيدة: يمكن جعل الملف الصناعي المكبّد في قسم معقد
• مرونة عالية في المعالجة: يمكن لـ CNC تحقيق مختلف الأشكال والواجهات
• مقاومة جيدة للتآكل مع معالجة السطح

5التطبيقات النموذجية

• إمدادات الطاقة الصناعية / عاكس / IGBT / MOSFET
• معدات ليزر، تبريد ماء رأس ليزر
• جهاز تحكم محرك مركبات الطاقة الجديدة
• محطة قاعدة الاتصالات، خدمة تبريد السائل
• معدات طبية، مصابيح LED ذات طاقة عالية، معدات تخزين الطاقة

6معايير التصميم الرئيسية

• طاقة التبريد وتدفق الحرارة
• درجة حرارة المياه المدخلة ومعدل تدفقها
• مقاومة الضغط (عادةً ما يكون 10 بار)
• عرض القناة وعمق وطول مسار التدفق
• مسطحة السطح وخامة (لمواجهة الحرارة)
• واجهة: G1 / 4 ، M5 / M6 خيط ، وصلة سريعة

7معالجة السطح

• التجفيف (العادي، مضاد للتآكل، العزل)
• طلاء النيكل
• السلبية
