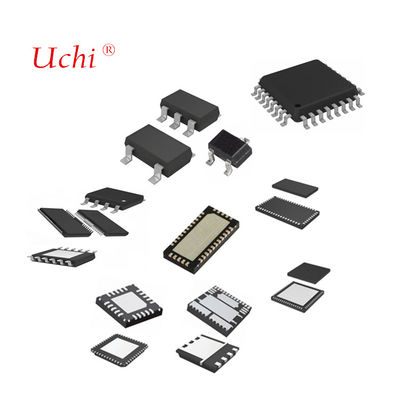

1.5 أمبير، 7.5 فولت محرك جسري H-Bridge لرقاقة الدائرة المتكاملة للمحرك/الملف
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM42507 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| VCC: | -0.3 فولت إلى 9 فولت | نطاق الجهد دبوس الإدخال الرقمي: | -0.3 فولت إلى 6 فولت |
|---|---|---|---|
| SC70-6، θJA: | 245.8 درجة مئوية/واط | TSOT-23-6، θJA: | 217.8 درجة مئوية/واط |
| درجة حرارة التقاطع: | + 150 درجة | نطاق درجة حرارة التخزين: | -65 إلى + 150 درجة مئوية |
| درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 | HBM: | 5000 فولت |
| سي دي إم: | 1000V | مم: | 300V |
| إبراز: | 1.5 أمبير IC محرك جسري H-Bridge للمحرك,7.5 فولت دائرة متكاملة للتحكم في المحرك,رقاقة محرك جسري H-Bridge للملفات,7.5V motor control integrated circuit,H-Bridge driver chip for coils |
||
منتوج وصف
1.5A، 7.5V H-Bridge Driver لشريحة IC للدائرة المتكاملة للمحرك/الملف
SGM42507 عبارة عن محرك IC متكامل لقيادة المحركات والملفات في التطبيقات الصناعية. تتيح دبابيس PH وEN/FAULT إمكانية التواصل البسيط مع دوائر التحكم.
يتم توفير وظائف الحماية الداخلية لقفل الجهد المنخفض (UVLO)، والحماية من التيار الزائد (OCP) والحماية من درجة الحرارة الزائدة (OTP). تتم الإشارة إلى حالات الخطأ بواسطة دبوس EN/FAULT.
يتوفر SGM42507A في عبوة خضراء TSOT-23-6. يتوفر SGM42507B/C في حزم GreenSC70-6 وTSOT-23-6. أنها تعمل على مدى درجة الحرارة المحيطة من -40 درجة مئوية إلى +125 درجة مئوية.
يتم توفير وظائف الحماية الداخلية لقفل الجهد المنخفض (UVLO)، والحماية من التيار الزائد (OCP) والحماية من درجة الحرارة الزائدة (OTP). تتم الإشارة إلى حالات الخطأ بواسطة دبوس EN/FAULT.
يتوفر SGM42507A في عبوة خضراء TSOT-23-6. يتوفر SGM42507B/C في حزم GreenSC70-6 وTSOT-23-6. أنها تعمل على مدى درجة الحرارة المحيطة من -40 درجة مئوية إلى +125 درجة مئوية.
الميزات الرئيسية
● وسائل الحماية الداخلية OC/UV/OT
خيارات عتبة التيار الزائد: 0.45A/0.9A/1.5A
خيارات عتبة الجهد المنخفض: 1.75 فولت/2.8 فولت/3.6 فولت
حماية من درجة الحرارة الزائدة
● نطاق إمداد يصل إلى 7.5 فولت للتطبيقات مدعوم من:
1 خلية ليثيوم+/بولي 2/3/4 خلايا جافة
1/2 خلية (خلايا) LiSOCl2
● أوضاع الاضمحلال البطيئة أو السريعة القابلة للتحديد
● -40 درجة مئوية إلى +125 درجة مئوية نطاق درجة حرارة التشغيل
● SGM42507A متوفر في حزمة TSOT-23-6 باللون الأخضر يتوفر SGM42507B/C في حزم SC70-6 وTSOT-23-6 باللون الأخضر
التطبيقات
روبوت
متر المنفعة
الملف اللولبي
متر المنفعة
الملف اللولبي
تطبيق نموذجي
تكوينات دبوس
وصف الدبوس
دليل اختيار المنتج
تكوينات دبوس
وصف الدبوس
دليل اختيار المنتج
| رقم الجزء |
الجسور الكاملة
لكل
طَرد
|
نوع المحرك
|
VCC
دقيقة
(الخامس)
|
VCC
الأعلى
(الخامس)
|
RMS
تيار الإخراج
(أ)
|
قمة
تيار الإخراج
(أ)
|
يتحكم
واجهة
|
RDS (تشغيل)
(HS+LS) لكل قناة
(مΩ)
|
التشغيل
درجة حرارة
النطاق (°C)
|
باكاج
|
سمات |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM42500
|
1 |
محرك العاصمة
|
7
|
40 | 3.6 |
بوم
|
410
|
-40 إلى +125
|
SOIC-8 (الوسادة المكشوفة)
|
سائق محرك تيار مستمر ناعم 3.6A
|
|
|
SGM42501
|
1 |
محرك العاصمة
|
7
|
40 | 3.6 |
الرقم الهيدروجيني/EN
|
410
|
-40 إلى +125
|
SOIC-8 (الوسادة المكشوفة)
|
سائق محرك تيار مستمر ناعم 3.6A
|
|
|
SGM42505
|
1 |
محرك العاصمة
|
7
|
40 | 3.6 |
بوم
|
410
|
-40 إلى +125
|
SOIC-8 (الوسادة المكشوفة)
|
سائق محرك تيار مستمر ناعم 3.6A
|
|
|
SGM42506
|
1 |
محرك العاصمة
|
7
|
40 | 3.6 |
الرقم الهيدروجيني/EN
|
410
|
-40 إلى +125
|
SOIC-8 (الوسادة المكشوفة)
|
سائق محرك تيار مستمر ناعم 3.6A
|
|
|
SGM42507
|
1 |
محرك العاصمة
|
1.9
|
7.5 | 1.5 |
الرقم الهيدروجيني/EN
|
555 |
-40 إلى +125
|
SC70-6، تسوت-23-6
|
1.5A، 7.5V H-Bridge Driver للمحرك/الملف
|
|
|
SGM42512
|
1 |
محرك العاصمة
|
1.9
|
5.5 | 1.5 |
الرقم الهيدروجيني/EN
|
545 |
-40 إلى +125
|
تسوت-23-6 |
سائق محرك H-Bridge واحد
|
|
|
SGM42513
|
1 |
محرك العاصمة
|
1.9
|
5.5 | 1.5 | بوم | 545 |
-40 إلى +125
|
تسوت-23-6 |
سائق محرك H-Bridge واحد
|
|
|
SGM42540
|
1 |
محرك العاصمة
|
8
|
45 | 3.5 | 4.5 |
الرقم الهيدروجيني/EN
|
210
|
-40 إلى +85
|
TSSOP-28 (الوسادة المكشوفة)
|
سائق محرك DC واحد على شكل جسر H
|
|
SGM42609
|
1 |
محرك العاصمة
|
2.7 | 24 | 1.5 | 2 | بوم | 480 | -40 إلى +125 |
MSOP-10، TDFN-3×3-10L
|
سائق محرك H-Bridge واحد |
|
SGM42541
|
2 |
العاصمة / السائر المحركات
|
8
|
45 | 2 | بوم | 420 | -40 إلى +85 |
TSSOP-28 (الوسادة المكشوفة)
|
سائق H-Bridge المزدوج
|
|
|
SGM42544
|
4 نصف
|
العاصمة / السائر المحركات
|
8
|
45 | 1.75 | 2 |
إن/إن
|
440 | -40 إلى +125 |
TSSOP-28 (الوسادة المكشوفة)
|
سائق رباعي نصف الجسر
|
|
SGM42600
|
2 |
العاصمة / السائر المحركات
|
2.7 | 24 | 1.5 | 2 | بوم | 410 | -40 إلى +125 |
TSSOP-16 (الوسادة المكشوفة)، TQFN-4×4-16L
|
سائق محرك H-Bridge المزدوج
|
|
SGM42610
|
2 |
العاصمة / السائر المحركات
|
2.5
|
16 | 0.85 | 1.2 |
4 × بوم
|
1540
|
-40 إلى +85 |
MSOP-10 (الوسادة المكشوفة)،SSOP-10
|
سائق محرك السائر
|
|
SGM42611A
|
2 |
العاصمة / السائر المحركات
|
2.5
|
16 | 0.85 | 1.2 |
4 × بوم
|
1540
|
-40 إلى +85 |
MSOP-10 (الوسادة المكشوفة)،SSOP-10
|
سائق محرك السائر
|
|
SGM42611B
|
2 |
العاصمة / السائر المحركات
|
2.5
|
16 | 0.85 | 1.2 |
2 × بوم
|
1540
|
-40 إلى +85 |
MSOP-10 (الوسادة المكشوفة)،SSOP-10
|
سائق محرك السائر
|
|
SGM42633
|
2 |
العاصمة / السائر المحركات
|
2.5
|
12 | 0.6 | 1 | بوم |
1610
|
-40 إلى +125 |
TSSOP-16 (الوسادة المكشوفة)،TQFN-3×3-16L
|
سائق محرك H-Bridge المزدوج
|
|
SGM42606
|
1 |
محرك العاصمة
|
2 | 12 | 3 | 6 | بوم | 72 | -40 إلى +85 |
TQFN-5.5×3.5-24L
|
سائق محرك H-Bridge
|
|
SGM42622B
|
2 |
محرك السائر
|
1.8 | 12 | 1.3 | 2 |
ستب/دير
|
500 | -40 إلى +85 |
TQFN-3×3-16L
|
محرك متدرج مع خطوة دقيقة 1/256
|
تعمل الدوائر المتكاملة (ICs) كأساس للإلكترونيات الحديثة، حيث توفر حجمًا صغيرًا واستهلاكًا منخفضًا للطاقة وأداءً قويًا وموثوقية عالية. يتم استخدامها على نطاق واسع في الإلكترونيات الاستهلاكية والتطبيقات الصناعية والاتصالات وإلكترونيات السيارات والمعدات الطبية وأنظمة الفضاء الجوي/الدفاع.
توفر شركة Uchi Electronics حلول معالجة تناظرية ومختلطة عالية الأداء للإشارات الصناعية والطاقة الجديدة والسيارات والاتصالات والحوسبة والإلكترونيات الاستهلاكية وتطبيقات المعدات الطبية.
يوضح هذا الحل تطبيق الدوائر المتكاملة في الروبوتات الكنس. للمساعدة في اختيار المنتج المناسب، يرجى الاتصال بفريق الدعم الفني لدينا.
