دوائر كهربائية بوضع التبديل من 2.5 فولت إلى 5.5 فولت، 2 أمبير، محول تنحى متزامن عالي الكفاءة
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM61020 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| فين، إن، بي جي: | -0.3 فولت إلى 6 فولت | FB: | -0.3 فولت إلى 5 فولت |
|---|---|---|---|
| جنوب غرب (تيار مستمر): | -0.3 فولت إلى VIN + 0.3 فولت | SW (التيار المتردد، أقل من 10ns) أثناء التبديل: | -2 فولت إلى 9 فولت |
| سوت-23-5، θJA: | 193 درجة مئوية/واط | سوت-23-5، θJB: | 36.9 درجة مئوية/واط |
| سوت-23-5، θJC: | 61.9 درجة مئوية/واط | سوت-563-6، θJA: | 127.3 درجة مئوية/واط |
| سوت-563-6، θJB: | 32.9 درجة مئوية/واط | سوت-563-6، θJC: | 63.6 درجة مئوية/واط |
| درجة حرارة التقاطع: | + 150 درجة | نطاق درجة حرارة التخزين: | -65 إلى + 150 درجة مئوية |
| درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 | HBM: | 4000 فولت |
| سي دي إم: | 1000V | ||
| إبراز: | محول تنحى متزامن من 2.5 فولت إلى 5.5 فولت,دوائر كهربائية عالية الكفاءة بقدرة 2 أمبير,دوائر كهربائية بوضع التبديل مع ضمان,high efficiency power ICs 2A,switch mode power ICs with warranty |
||
منتوج وصف
تبديل وضع الطاقة ICs 2.5V إلى 5.5V، 2A، محول باك متزامن عالي الكفاءة
SGM61020 عبارة عن محول BuckDC/DC متزامن عالي الكفاءة مع قدرة تيار خرج 2A وجهد خرج قابل للتعديل. يتراوح جهد إمداد الإدخال من 2.5 فولت إلى 5.5 فولت. باستخدام التحكم التكيفي في ذروة التيار خارج الوقت، تكون كفاءة هذا الجهاز أعلى من 80% للأحمال التي تزيد عن 1 مللي أمبير وتصل إلى 95% في نطاقات الحمل المعتدلة (5 فولت إلى 3.3 فولت).
يعمل هذا الجهاز مع وضع تعديل عرض النبض (PWM) شبه الثابت بتردد 1.5 ميجاهرتز للأحمال المتوسطة أو الثقيلة. ولكن عند الأحمال الخفيفة، يتم استخدام تعديل تخطي النبض لوضع توفير الطاقة (PSM). تيار تشغيل PSM الهادئ منخفض جدًا، عادةً 42μA، وهو مناسب تمامًا للتطبيقات التي تعمل بالبطارية لزيادة وقت الانتظار. على الرغم من هذا التيار الهادئ المنخفض، فإن الاستجابة العابرة لتغيرات الحمل الكبيرة ممتازة. تيار إيقاف تشغيل الجهاز هو عادةً 0.03μA.
يوفر SGM61020 جهد إخراج قابل للتعديل بواسطة مقسم مقاوم خارجي. الجهاز قادر على تشغيل التسرب المنخفض مع دورة عمل 100٪. تشتمل بعض الميزات الأخرى على بداية ناعمة داخلية للحد من تيار تدفق بدء التشغيل، وحماية التيار الزائد والإغلاق الحراري، وتمكين الإدخال وإخراج الطاقة الجيد (لإصدار SGM61020P فقط).

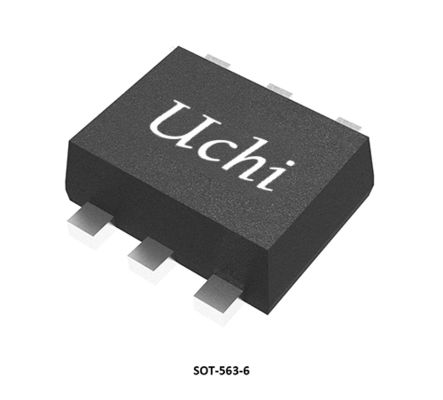

يتوفر SGM61020 في عبوات Green SOT-23-5 وSOT-563-6.
يعمل هذا الجهاز مع وضع تعديل عرض النبض (PWM) شبه الثابت بتردد 1.5 ميجاهرتز للأحمال المتوسطة أو الثقيلة. ولكن عند الأحمال الخفيفة، يتم استخدام تعديل تخطي النبض لوضع توفير الطاقة (PSM). تيار تشغيل PSM الهادئ منخفض جدًا، عادةً 42μA، وهو مناسب تمامًا للتطبيقات التي تعمل بالبطارية لزيادة وقت الانتظار. على الرغم من هذا التيار الهادئ المنخفض، فإن الاستجابة العابرة لتغيرات الحمل الكبيرة ممتازة. تيار إيقاف تشغيل الجهاز هو عادةً 0.03μA.
يوفر SGM61020 جهد إخراج قابل للتعديل بواسطة مقسم مقاوم خارجي. الجهاز قادر على تشغيل التسرب المنخفض مع دورة عمل 100٪. تشتمل بعض الميزات الأخرى على بداية ناعمة داخلية للحد من تيار تدفق بدء التشغيل، وحماية التيار الزائد والإغلاق الحراري، وتمكين الإدخال وإخراج الطاقة الجيد (لإصدار SGM61020P فقط).
يتوفر SGM61020 في عبوات Green SOT-23-5 وSOT-563-6.
الميزات الرئيسية
● نطاق جهد الإدخال من 2.5 فولت إلى 5.5 فولت
● جهد الخرج قابل للتعديل من 0.6 فولت إلى VIN
● كفاءة تصل إلى 95%
● مفاتيح RDSON MOSFET منخفضة (100mΩ/55mΩ)
● وضع توفير الطاقة لكفاءة التحميل الخفيف
● 42μA (TYP) تيار التشغيل الهادئ
● قدرة دورة العمل بنسبة 100% لتقليل نسبة التسرب
● تردد تحويل PWM 1.5 ميجاهرتز
● خرج جيد للطاقة (SGM61020P فقط)
● الإفراط في الحماية الحالية
● الحماية من الإغلاق الحراري
● حماية المدخلات من تأمين الجهد المنخفض (UVLO).
● عبوات صغيرة: SGM61020: متوفرة في عبوات SOT-23-5 وSOT-563-6 باللون الأخضر SGM61020P: متوفرة في عبوات SOT-563-6 باللون الأخضر
التطبيقات
التطبيقات التي تعمل بالبطارية
نقطة التحميل
إمدادات طاقة المعالج
محركات الأقراص الثابتة (HDD)/محركات الأقراص ذات الحالة الصلبة (SSD)
نقطة التحميل
إمدادات طاقة المعالج
محركات الأقراص الثابتة (HDD)/محركات الأقراص ذات الحالة الصلبة (SSD)
تطبيق نموذجي
تكوينات دبوس
وصف الدبوس
دليل اختيار المنتج
تكوينات دبوس
وصف الدبوس
دليل اختيار المنتج
|
العاصمة / العاصمة
طوبولوجيا
|
رقم الجزء |
تيار الإخراج
الأعلى
(مللي أمبير)
|
رقم VIN
دقيقة
(الخامس)
|
رقم VIN
الأعلى
(الخامس)
|
الإخراج
الجهد االكهربى
(الخامس) |
التبديل
تكرار
(ميجاهرتز)
|
(ميجاهرتز)
حاضِر
(ميكروأ)
|
اغلق
حاضِر
(ميكروأ)
|
يُمكَِن
منطق
|
كفاءة
الأعلى
(%)
|
باكاج
|
سمات |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
مزامنة باك
|
AAP6010A
|
3500
|
7.5
|
40
|
الصفة
|
0.125
|
1560
|
غير متوفر
|
غير متوفر |
95
|
سويك-8
|
مصدر إدخال 7.5 فولت إلى 40 فولت، محول باك متزامن CC/CV
|
|
مزامنة باك
|
AAP6010A
|
3500
|
7.5
|
40
|
الصفة
|
0.125
|
1560
|
غير متوفر
|
غير متوفر |
95
|
SOIC-8 (الوسادة المكشوفة)
|
مصدر إدخال 7.5 فولت إلى 40 فولت، محول باك متزامن CC/CV
|
| مزامنة باك |
AAP6013A
|
8000 | 7.5 | 36 | الصفة | الصفة (0.05 ~ 0.8) | 1200 | 1200 | غير متوفر | 97 |
TQFN-4×4-24BL
|
7.5 فولت إلى 36 فولت مدخلات العرض، CC/CV متزامن باك PWM محول
|
| مزامنة باك |
AAP6153A
|
غير متوفر | 7.5 | 40 | الصفة | الصفة (0.1 ~ 0.8) | 1200 | 1700 | غير متوفر | 97 |
MSOP-10 (الوسادة المكشوفة)
|
7.5 فولت إلى 36 فولت مدخلات العرض، CC/CV متزامن باك PWM محول
|
| مزامنة باك | SGM6010 |
3000
|
3 | 5.5 |
الصفة (0.8 ~ 5.0)
|
0.3 ~ 2 | 410 | <2 | نشط منخفض | 95 |
TDFN-3×3-10L
|
3A، كفاءة عالية، جهد منخفض، باك متزامن
|
| مزامنة باك |
SGM6011
|
2000
|
2.5 | 5.5 | 3.3/المستوى (وصولاً إلى 1.2) |
1.4
|
300
|
<2 |
عالية نشطة
|
95 |
TDFN-3×3-10L
|
2A، كفاءة عالية، جهد منخفض، باك متزامن
|
| مزامنة باك | SGM6012 |
800
|
2.5 | 5.5 | 1.2/1.8/3.3/أدج (حتى 0.6) | 1.6 | 30 | <1 |
عالية نشطة
|
95 |
تسوت-23-5
|
800 مللي أمبير، كفاءة عالية، جهد منخفض، باك متزامن
|
| مزامنة باك |
SGM6013
|
800
|
2.5 | 5.5 |
1.2/1.8/3.3/أدج (حتى 0.6
|
1.6 | 30 | <1 |
عالية نشطة
|
95 |
TSOT-23-5، TDFN-2×2-6L
|
800 مللي أمبير، كفاءة عالية، جهد منخفض، باك متزامن
|
| مزامنة باك |
SGM6014
|
2000 | 2.5 | 5.5 |
1.2/1.8/3.3/تعديل (وصولاً إلى 1.2)
|
1.4 | 55 | <2 |
عالية نشطة
|
95 |
TDFN-3×3-10L
|
2A، كفاءة عالية، جهد منخفض، باك متزامن
|
| مزامنة باك |
SGM6016
|
1200 | 2.7 | 5.5 |
التعديل (وصولاً إلى 0.8)
|
1.6 | 30 |
<1
|
عالية نشطة
|
95 |
TDFN-3×3-10L
|
1.2 أمبير، كفاءة عالية، جهد منخفض، باك متزامن
|
| مزامنة باك |
SGM6019
|
1200 | 2.7 | 5.5 |
التعديل (وصولاً إلى 0.8)
|
1.6 | 30 |
<1
|
عالية نشطة
|
95 |
TDFN-2×3-8L
|
1.2 أمبير، كفاءة عالية، جهد منخفض، باك متزامن
|
| مزامنة باك |
SGM6027
|
600 | 2.5 | 5.5 |
الصفة (0.7 ~ 3.3)
|
1.2 | 0.58 |
<1
|
عالية نشطة
|
92 |
WLCSP-0.8×1.6-8B
|
تيار هادئ منخفض للغاية، باك متزامن
|
| مزامنة باك |
SGM6027A/ب
|
600 | 2.5 | 5.5 |
الصفة (0.7 ~ 3.3)
|
1.2 | 0.58 |
<1
|
عالية نشطة
|
92 |
WLCSP-0.8×1.6-8B
|
تيار هادئ منخفض للغاية، باك متزامن
|
| مزامنة باك |
SGM6029
|
1000 | 2 | 5.5 |
0.4 ~ 0.775/0.8 ~ 1.55/1.8 ~ 3.3
|
4.0/1.5
|
2.3
|
<0.25
|
عالية نشطة
|
96 |
WLCSP-0.74×1.09-6B
|
تيار هادئ منخفض للغاية، باك متزامن |
| مزامنة باك |
SGM6036
|
600 | 1.8 | 5.5 |
1.0/1.2/3.3/أدج (1.0 ~ 3.3)
|
1.4 | 0.45 |
عالية نشطة
|
90 |
UTDFN-1.5×2-6L
|
1.4 ميجا هرتز، 600 مللي أمبير باك متزامن
|
|
| مزامنة باك |
SGM6040
|
750 | 1.8 | 5.5 |
الصفة (0.8 ~ 3.4)
|
1.5 |
0.06
|
0.3
|
عالية نشطة
|
80 |
TDFN-2×1.5-8L،WLCSP- 0.89×1.19-6B
|
1.8 فولت إلى 5.5 فولت، 750 مللي أمبير، 60nA محول باك متزامن للتيار الهادئ
|
|
باك غير متزامن
|
SGM6060
|
2000 | 3.8 | 55 |
الصفة
|
0.2 إلى 2
|
126 |
<18
|
عالية نشطة
|
95 |
TDFN-3×3-10L،SOIC-8 (وسادة مكشوفة)
|
مدخل 55 فولت، 2 أمبير غير متزامن
|
|
باك غير متزامن
|
SGM6061
|
1500 | 3.8 | 55 |
الصفة (0.8 ~ 24)
|
2 |
131
|
18 |
عالية نشطة
|
95 |
TDFN-3×3-10L
|
1.5 أمبير، 2 ميجا هرتز، 55 فولت، محول باك
|
|
مزامنة باك
|
SGM61006
|
600 | 1.8 | 5.5 |
الصفة (0.5 ~ Vفي)
|
3.5 | 26 |
<3
|
عالية نشطة
|
90 |
WLCSP-0.9×1.3-6B-A
|
600 مللي أمبير، 1.8 فولت إلى 5.5 فولت متزامن
|
|
مزامنة باك
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 ثابت داخليًا
|
5.8 |
22
|
<0.5
|
عالية نشطة
|
92 |
WLCSP-0.86×1.16-6B
|
5.8 ميجا هرتز، 600 مللي أمبير باك متزامن
|
|
مزامنة باك
|
SGM61012
|
1200 | 2.3 | 5.5 |
الصفة (0.5 ~ 4)
|
2 | 25 |
<1
|
عالية نشطة
|
95 |
TDFN-2×2-8AL
|
باك عالي الكفاءة 1.2 أمبير مع وضع AHP-COT
|
|
مزامنة باك
|
SGM61013
|
1000 | 2.3 | 5.5 |
1.2/1.8/3.3
|
10، 6.5/8
|
20 |
<1
|
عالية نشطة
|
95 |
WLCSP-0.9×1.2-6B
|
باك نقطة تحميل صغيرة 10 ميجاهرتز 1 أمبير
|
|
مزامنة باك
|
SGM61020
|
2000 | 2.5 | 5.5 |
الصفة (0.6 ~ Vفي)
|
1.5 |
42
|
<1
|
عالية نشطة
|
95 |
سوت-23-5،سوت-563-6
|
2A، كفاءة عالية، باك متزامن
|
|
مزامنة باك
|
SGM61020S
|
2000 | 2.5 | 5.5 |
الصفة (0.6 ~ Vفي)
|
1.5 | 44 |
<0.5
|
عالية نشطة
|
95 |
سوت-23-5، سوت-23-6
|
2A، كفاءة عالية، باك متزامن
|
|
مزامنة باك
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
الصفة (0.6 ~ Vفي)
|
1.5 | 44 |
<0.5
|
عالية نشطة
|
95 |
سوت-23-5، سوت-23-6
|
2A، كفاءة عالية، باك متزامن
|
|
مزامنة باك
|
SGM61022
|
2000 | 2.3 | 5.5 |
الصفة (0.5 ~ 4)
|
2 | 25 |
<1
|
عالية نشطة
|
95 |
TDFN-2×2-8AL
|
2 أمبير باك عالي الكفاءة مع وضع AHP-COT
|
|
مزامنة باك
|
SGM61024
|
2000 | 2.4 | 5.5 |
الصفة (0.6 ~ 4)
|
2.2
|
5.7/400
|
<1.8
|
عالية نشطة
|
95 |
UTDFN-1.5×1.5-6L
|
2.4 فولت إلى 5.5 فولت، 2 أمبير، كفاءة عالية، باك متزامن
|
|
مزامنة باك
|
SGM61030
|
3000 | 2.5 | 5.5 | الصفة (0.6 ~ Vفي) |
2.5/2
|
42/410
|
<0.3 |
عالية نشطة
|
95 |
TDFN-2×2-7L
|
كفاءة عالية، 3A، باك متزامن
|
|
مزامنة باك
|
SGM61031
|
3000 | 2.7 | 5.5 |
الصفة
|
2 |
24
|
<1 |
عالية نشطة
|
95 |
TDFN-2×2-8AL
|
3A، كفاءة عالية، باك متزامن
|
|
مزامنة باك
|
SGM61032
|
3000 | 2.5 | 5.5 |
الصفة (0.6 ~ Vفي)
|
1.5 | 45 | <1 |
عالية نشطة
|
95 |
سوت-563-6
|
الجهد المنخفض، 3A باك متزامن عالي الكفاءة
|
|
مزامنة باك
|
SGM61034
|
3000 | 2.4 | 5.5 |
الصفة (0.6 ~ 4)
|
2.2 |
5.7/400
|
<1.8
|
عالية نشطة
|
95 |
UTDFN-1.5×1.5-6L
|
2.4 فولت إلى 5.5 فولت، 3 أمبير، كفاءة عالية، باك متزامن
|
|
مزامنة باك
|
SGM61040
|
4000 | 2.5 | 5.5 |
الصفة (0.6 ~ Vفي)
|
2.5/2
|
42/420
|
<1.5
|
عالية نشطة
|
95 |
TDFN-2×2-7L
|
4A، كفاءة عالية، باك متزامن
|
|
مزامنة باك
|
SGM61044
|
4000 | 2.4 | 5.5 |
الصفة (0.6 ~ 4)
|
2.2 |
5.7/400
|
<1.8
|
عالية نشطة
|
95 |
UTDFN-1.5×1.5-6L
|
2.4 فولت إلى 5.5 فولت، 4 أمبير، كفاءة عالية، باك متزامن
|
