شريحة دائرة متكاملة لتزويد الطاقة بشاشة AMOLED ثلاثية المخرجات
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM3836A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| الفولتية: | -0.3 فولت إلى 6 فولت | SW3، VO3 الفولتية: | -0.3 فولت إلى 10 فولت |
|---|---|---|---|
| الجهد VO2: | -6.5 فولت إلى 0.3 فولت | الجهد SW2: | -6.5 فولت إلى 5.5 فولت |
| TQFN-3×3-16L، θJA: | 45 درجة مئوية/واط | درجة حرارة التقاطع: | + 150 درجة |
| نطاق درجة حرارة التخزين: | -65 إلى + 150 درجة مئوية | درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 |
| HBM: | 3000 فولت | سي دي إم: | 1000V |
| إبراز: | شريحة دائرة متكاملة لشاشة AMOLED ثلاثية المخرجات,شريحة دائرة متكاملة MOSFET عالية الطاقة,شريحة دائرة متكاملة لتزويد الطاقة,High Power Mosfet IC Chip,Integrated Circuit Power Supply Chip |
||
منتوج وصف
● نطاق جهد الإدخال من 2.9 فولت إلى 4.5 فولت
● محول التعزيز المتزامن (ELVDD)
4.6 فولت إلى 5.0 فولت الناتج الجهد مع خطوات 100 مللي فولت
4.6 فولت جهد الخرج الافتراضي دقة 1%
دبوس استشعار جهد الخرج لتعويض فقدان المسار (FBS)
● محول Buck-Boost المقلوب المتزامن (ELVSS)
-5.4 فولت إلى -1.4 فولت جهد الخرج بخطوات 100 مللي فولت
-2.5 فولت جهد الخرج الافتراضي دقة 1.2% عند -2.5 فولت
● ELVDD & ELVSS القدرة المشتركة لتيار الإخراج
ما يصل إلى 800 مللي أمبير عند 4.6 فولت/-2.5 فولت (VIN = 3.1 فولت)
ما يصل إلى 780 مللي أمبير عند 4.6 فولت/-2.7 فولت (VIN = 3.1 فولت)
ما يصل إلى 750 مللي أمبير عند 4.6 فولت/-3.0 فولت (VIN = 3.1 فولت)
ما يصل إلى 630 مللي أمبير عند 4.6 فولت/-4.0 فولت (VIN = 3.1 فولت)
ما يصل إلى 510 مللي أمبير عند 4.6 فولت/-5.4 فولت (VIN = 3.1 فولت)
● محول التعزيز المتزامن (AVDD)
5.8 فولت إلى 7.9 فولت الناتج الجهد مع خطوات 300 مللي فولت
6.1 فولت الجهد الناتج الافتراضي
دقة 1%
100mA القدرة على الانتاج الحالي
● VIN وVOUT عزل ثنائي الاتجاه
● حماية الدائرة القصيرة (SCP)
● الحماية من التحميل الزائد
● الاغلاق الحراري
● تأخير بدء تشغيل VELVSS: 10 مللي ثانية
● وقت اكتشاف الدائرة القصيرة وOLP: 1 مللي ثانية

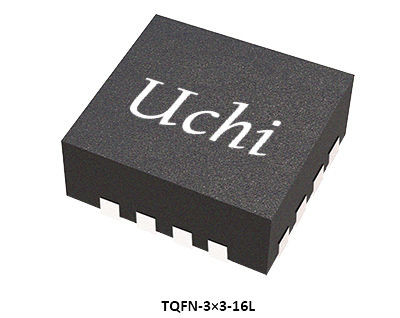

● متوفر في حزمة TQFN-3×3-16L باللون الأخضر
شاشات OLED المصفوفة النشطة

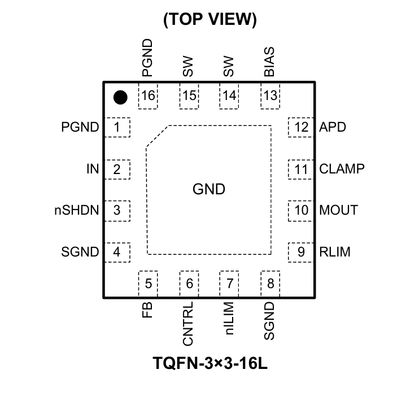

تكوينات دبوس
وصف الدبوس
دليل اختيار المنتج
| رقم الجزء |
تيار الإخراج EL
الأعلى
(مللي أمبير)
|
رقم VIN
دقيقة
(الخامس)
|
رقم VIN
الأعلى
(الخامس)
|
الإخراج
رقم القناة
(الخامس)
|
يتحكم
واجهة
|
النواتج
|
باكاج
|
سمات |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1-سلك
|
أفد/إلفد/إلفسس
|
WLCSP-1.51×2.10-15B
|
SIMO، مخرج ثلاثي، للأجهزة القابلة للارتداء
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1-سلك
|
أفد/إلفد/إلفسس
|
WLCSP-1.2×2.4-17B
|
بدون محث، مخرج ثلاثي، للأجهزة القابلة للارتداء
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1-سلك
|
أفد/إلفد/إلفسس
|
WLCSP-2×2-16B
|
مخرج ثلاثي للأجهزة القابلة للارتداء
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1-سلك
|
أفد/إلفد/إلفسس
|
TQFN-3×3-16L
|
مخرج ثلاثي للهواتف الذكية
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1-سلك
|
أفد/إلفد/إلفسس
|
TQFN-3×3-16L
|
مخرج ثلاثي للهواتف الذكية
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1-سلك
|
أفد/إلفد/إلفسس
|
WLCSP-2.0×2.0-25B
|
مخرج ثلاثي للهواتف الذكية
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1-سلك
|
أفد/إلفد/إلفسس
|
WLCSP-2.5×2.5-36B
|
مخرج ثلاثي للهواتف الذكية والوسادات
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1-سلك
|
أفد/إلفد/إلفسس
|
WLCSP-2.90×2.96-49B
|
مخرج ثلاثي للهواتف الذكية والوسادات
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1-سلك
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
أربعة مخارج، للهواتف الذكية والوسادات ذات شاشة Tandem AMOLED
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
أنا2ج
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
ستة مخارج للهواتف الذكية والوسادات
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1-سلك
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
ستة مخارج للهواتف الذكية والوسادات
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1-سلك
|
أفد/إلفد/إلفسس
|
WLCSP-2.37×2.37-36B
|
مخرج ثلاثي للهواتف الذكية والوسادات
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1-سلك
|
أفد/إلفد/إلفسس
|
WLCSP-2×2-25B-A
|
مخرج ثلاثي للهواتف الذكية والوسادات
|
يوضح هذا الحل تطبيق الدوائر المتكاملة في الهواتف الذكية والأجهزة اللوحية. للمساعدة في اختيار المنتج المناسب، يرجى الاتصال بفريق الدعم الفني لدينا.
