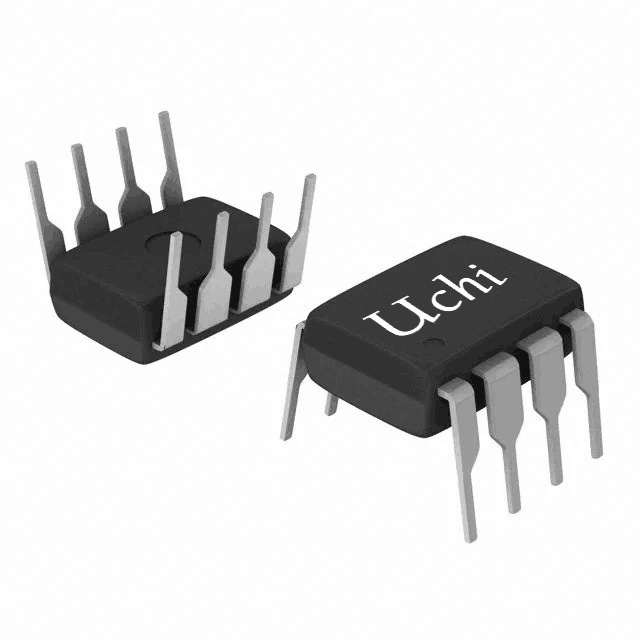

إعادة تعيين وحدة التحكم المركزية منخفضة التكلفة، دائرة مراقبة المعالجات الدقيقة
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM708 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| الجهد الطرفي (فيما يتعلق بـ GND) VCC: | -0.3 فولت إلى 6.0 فولت | كافة المدخلات الأخرى: | -0.3 فولت إلى (VCC + 0.3 فولت) |
|---|---|---|---|
| تيار الإدخال، VCC: | 20MA | GND: | 20MA |
| تيار الخرج (جميع المخارج): | 20MA | نطاق درجة حرارة التشغيل: | -40 إلى +85 درجة مئوية |
| درجة حرارة التقاطع: | + 150 درجة | نطاق درجة حرارة التخزين: | -65 إلى + 150 درجة مئوية |
| درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 | HBM: | 4000 فولت |
| مم: | 300V | ||
| إبراز: | أجهزة إعادة ضبط IC منخفضة التكلفة,دائرة مراقبة المعالجات الدقيقة,MOSFET عالية الطاقة مع الضمان,microprocessor supervisory circuit,high power MOSFET with warranty |
||
منتوج وصف
إعادة تعيين الدوائر المتكاملة منخفضة التكلفة للإشراف على المعالجات الدقيقة
SGM708 هو جهاز متكامل للإشراف على المعالجات الدقيقة. بالمقارنة مع التصميم الذي يستخدم مكونات IC واحدة أو منفصلة، فإن هذا التصميم المتكامل يتمتع بميزة تحسين استقرار النظام ودقته. يمكن إعادة ضبط SGM708 في حالات نقص الطاقة أو خفض الطاقة أو حتى تقليل الجهد الكهربي. عندما يكون VCC منخفضًا حتى 1 فولت، لا يزال من الممكن تشغيل الإخراج المضبوط. كما أن لديها وظيفة إعادة ضبط يدوية منخفضة المستوى (MR). يوفر SGM708 كاشف عتبة 1.25 فولت. عندما يفشل مصدر الطاقة، تكون طاقة البطارية منخفضة، أو يحتاج مصدر الطاقة الإضافي إلى المراقبة، يمكن أن يساعد هذا الكاشف. يتوفر SGM708 في حزمة Green SOIC-8. يعمل في نطاق درجة الحرارة المحيطة من -40 درجة مئوية إلى +85 درجة مئوية.
الميزات الرئيسية
● جهاز مراقبة دقيق لإمدادات الجهد الكهربي
4.65 فولت لـ SGM708-L
4.40 فولت لـ SGM708-M
4.0 فولت لـ SGM708-J
3.08 فولت لـ SGM708-T
2.93 فولت لـ SGM708-S
2.63 فولت لـ SGM708-R
● مخرجات إعادة الضبط المزدوجة: نشط-مرتفع/نشط-منخفض
● إعادة الضبط المضمونة صالحة عند VCC = 1V
● إعادة تعيين عرض النبض: 200 مللي ثانية (TYP)
● متوافق مع TTL/CMOS
● إعادة ضبط الإدخال يدويًا
● كاشف عتبة 1.25 فولت للتحذير من انقطاع التيار الكهربائي أو انخفاض مستوى البطارية
● -40 درجة مئوية إلى +85 درجة مئوية نطاق درجة حرارة التشغيل
● متوفر في حزمة SOIC-8 الخضراء
التطبيقات
أنظمة المعالجات الدقيقة
أجهزة الكمبيوتر
معدات السيارات
وحدات التحكم
الأدوات الذكية
مراقبة الطاقة الحرجة μP
أجهزة الكمبيوتر
معدات السيارات
وحدات التحكم
الأدوات الذكية
مراقبة الطاقة الحرجة μP
تطبيق نموذجي
تكوينات دبوس
وصف الدبوس
دليل اختيار المنتج
تكوينات دبوس
وصف الدبوس
دليل اختيار المنتج
| رقم الجزء |
إمداد
حاضِر
(ميكروأ)
|
يدوي
إعادة ضبط
|
VCC(الخامس) |
إعادة ضبط
عتبة
(الخامس)
|
VCC لإعادة التعيين
تأخير
(ميكروثانية)
|
إعادة تعيين نشط
فترة المهلة
(آنسة)
|
إعادة تعيين الإخراج
|
باكاج
|
سمات |
|---|---|---|---|---|---|---|---|---|---|
| SGM708 | 20 | نعم | 1.0 ~ 5.5 | 4.65,4.4,4.0,3.08,2.93,2.63 | 200 |
منخفض / مرتفع نشط (الدفع والسحب)
|
سويك-8
|
6 عتبات قابلة للتحديد، مدخلات إعادة الضبط اليدوية المرتدة، مخرجات إعادة الضبط المزدوجة
|
|
| SGM800 | 3 | لا | 1.0 ~ 5.5 | 2.93،2.63،2.32،1.63 | 80 |
قابلة للبرمجة
|
نشط منخفض (استنزاف مفتوح)
|
سوت-23-5
|
مهلة إعادة الضبط القابلة للبرمجة، تيار هادئ منخفض
|
| SGM802 | 3 | لا | 1.0 ~ 5.5 | 2.93،2.63،2.32،1.63 | 80 |
قابلة للبرمجة
|
ارتفاع نشط (الدفع والسحب)
|
SC70-4 (ص)، سوت-143
|
مهلة إعادة الضبط القابلة للبرمجة، تيار هادئ منخفض، حزمة صغيرة
|
| SGM803 | 13 | لا | 1.0 ~ 5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 |
نشط منخفض (استنزاف مفتوح)
|
سوت-23-3،سوت-23
|
8 عتبات قابلة للتحديد، طاقة منخفضة
|
| SGM803B | 0.3 | لا | 1.0 ~ 5.5 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 |
نشط منخفض (استنزاف مفتوح)
|
سوت-23-3،سوت-23
|
5 عتبات قابلة للتحديد، طاقة منخفضة
|
| SGM804 | 3 | لا | 1.0 ~ 5.5 | 2.93،2.63،2.32،1.63 | 80 |
قابلة للبرمجة
|
ارتفاع نشط (الدفع والسحب)
|
سوت-23-5
|
مهلة إعادة الضبط القابلة للبرمجة، تيار هادئ منخفض |
| SGM809 | 13 | لا | 1.0 ~ 5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | ارتفاع نشط (الدفع والسحب) | سوت-23-3،سوت-23 |
8 عتبات قابلة للتحديد، طاقة منخفضة
|
| SGM809B | 0.3 | لا | 1.0 ~ 5.5 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 | ارتفاع نشط (الدفع والسحب) | سوت-23-3،سوت-23 |
5 عتبات قابلة للتحديد، طاقة منخفضة
|
| SGM810 | 13 | لا | 1.0 ~ 5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | ارتفاع نشط (الدفع والسحب) | سوت-23-3،سوت-23 |
8 عتبات قابلة للتحديد، طاقة منخفضة
|
| SGM810B | 0.3 | لا | 1.0 ~ 5.5 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 | ارتفاع نشط (الدفع والسحب) | سوت-23-3،سوت-23 |
5 عتبات قابلة للتحديد، طاقة منخفضة
|
| SGM811 | 13 | نعم | 1.0 ~ 5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | ارتفاع نشط (الدفع والسحب) | سوت-143-3،سوت-23-5 |
8 عتبات قابلة للتحديد، طاقة منخفضة
|
| SGM811B | 0.5 | نعم | 1.0 ~ 5.5 | 3.08،2.93،2.63 | 84 | 200 | ارتفاع نشط (الدفع والسحب) | سوت-143 |
3 عتبات قابلة للتحديد، إدخال إعادة الضبط اليدوي، طاقة منخفضة
|
| SGM811C | 0.6,0.7 | نعم | 1.0 ~ 5.5 | 4.43،4.05،3.09،2.93،2.63،2.33 | 100 | 200 | ارتفاع نشط (الدفع والسحب) | سوت-143 |
6 عتبات قابلة للتحديد، إدخال إعادة الضبط اليدوي، طاقة منخفضة
|
| SGM812 | 13 | نعم | 1.0 ~ 5.5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32 | 20 | 240 | ارتفاع نشط (الدفع والسحب) | سوت-143-3،سوت-23-5 |
7 عتبات قابلة للتحديد، طاقة منخفضة
|
| SGM812B | 0.5 | نعم | 1.0 ~ 5.5 | 3.08،2.93،2.63 | 84 | 200 | ارتفاع نشط (الدفع والسحب) | سوت-143 |
3 عتبات قابلة للتحديد، إدخال إعادة الضبط اليدوي، طاقة منخفضة
|
| SGM814 | 1.6 | نعم | 1.0 ~ 5.0 | 1.2،1.5،2.0،3.3 | 50 | 140 | نشط منخفض (استنزاف مفتوح) | سوت-23-6 |
4 عتبات قابلة للتحديد، الوكالة الدولية للطاقة، إدخال إعادة الضبط اليدوي، طاقة منخفضة
|
| SGM815 | 1.6 | نعم | 1.0 ~ 5.0 | 1.6,3.3 | 50 | 140 | نشط منخفض (استنزاف مفتوح) | سوت-23-6 |
2 عتبات قابلة للتحديد، الوكالة الدولية للطاقة، إدخال إعادة الضبط اليدوي، طاقة منخفضة
|
| SGM818 | 1 | لا | 0.9~6 | 1.2 ~ 5.0 (زيادات 0.1 فولت) | 37 | 0.8,51,208,409 |
نشط منخفض/مرتفع (مصرف مفتوح)
|
سوت-23-3 |
وقت تأخير قابل للتعديل، 4 فترة مهلة لإعادة الضبط، طاقة منخفضة
|
| SGM825 | 0.5 | نعم | 1.0 ~ 5.5 | 4.63،3.08،2.93،2.63 | 84 | 200 |
منخفض / مرتفع نشط (الدفع والسحب)
|
سوت-23-5 |
4 عتبات قابلة للتحديد، إدخال إعادة الضبط اليدوي
|
| SGM829 | 0.6 | نعم | 1.65 ~ 6.5 | 1.8 ~ 5.0 | 85 | قابلة للبرمجة | نشط منخفض (استنزاف مفتوح) | سوت-23-5 |
وقت تأخير قابل للتعديل، إدخال إعادة الضبط اليدوي، تيار هادئ منخفض
|
| SGM836 | 0.6 | نعم | 1.65 ~ 6.5 | 0.9~5.0/ضبط (وصولاً إلى 0.4) | 28 | قابلة للبرمجة | نشط منخفض (استنزاف مفتوح) | سوت-23-6، تدفن-2×2-6AL |
وقت تأخير قابل للتعديل، إدخال إعادة الضبط اليدوي، تيار هادئ منخفض
|
| SGM851 | 0.1,0.05 | لا | 1.6 ~ 6.5 | 0 ثانية، 7.5 ثانية، 12.5 ثانية | 12,500 | نشط منخفض (استنزاف مفتوح) |
أوتدفن-1.45×1-6AL
|
وحدة تحكم منخفضة الطاقة تعمل بالضغط على زر مع تأخير قابل للتكوين
|
|
| SGM853 | 0.3 | لا | 1.7 ~ 5.5 | 8 ثانية | 12,500 | ارتفاع نشط (الدفع والسحب) |
UTQFN-1.6×1.6-12AL
|
طاقة منخفضة، كاشف جهد مزدوج
|
توفر شركة Uchi Electronics حلول معالجة تناظرية ومختلطة عالية الأداء للإشارات الصناعية والطاقة الجديدة والسيارات والاتصالات والحوسبة والإلكترونيات الاستهلاكية وتطبيقات المعدات الطبية.
يوضح هذا الحل تطبيق الدوائر المتكاملة في أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المكتبية. للمساعدة في اختيار المنتج المناسب، يرجى الاتصال بفريق الدعم الفني لدينا.
