إدارة البطارية ICs التيار الدخالي العالي، 3A شاحن البطارية ذو الخلية الواحدة مع إدارة NVDC Power Path
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM41519 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| VAC، VBUS (المحول لا يتحول): | -2 فولت إلى 22 فولت (1) | BTST، PMID (المحول لا يتحول): | -0.3 فولت إلى 22 فولت |
|---|---|---|---|
| جنوب غرب: | -2 فولت إلى 16 فولت | SW (الذروة لمدة 10ns): | -3 فولت إلى 16 فولت |
| BTST إلى SW: | -0.3 فولت إلى 6 فولت | بسيل، PMID_GD: | -0.3 فولت إلى 6 فولت |
| الإخراج بالوعة STAT الحالي: | 6mA | نينت: | 6mA |
| TQFN-4×4-24L، θJA: | 36 درجة مئوية/واط | درجة حرارة التقاطع: | + 150 درجة |
| نطاق درجة حرارة التخزين: | -65 إلى + 150 درجة مئوية | درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 |
| HBM: | 5000 فولت | سي دي إم: | 1000V |
| إبراز: | IC لإدارة بطارية الجهد الدخالي العالي,3A IC شاحن البطارية ذو الخلية الواحدة,IC لإدارة مسار الطاقة NVDC,3A Single-Cell Battery Charger IC,NVDC Power Path Management IC |
||
منتوج وصف
إدارة البطارية ICs التيار الدخالي العالي، 3A شاحن البطارية ذو الخلية الواحدة مع إدارة NVDC Power Path
SGM41519 هو شاحن بطارية وجهاز إدارة مسار الطاقة في النظام مع محول متكامل ومفتاحات طاقة للاستخدام مع بطاريات ليثيوم أيون أو ليثيوم بوليمر ذات خلية واحدة.هذا الجهاز 3A المتكامل للغاية قادر على الشحن السريع ويدعم مجموعة واسعة من فولتاج المدخلات مناسبة للهواتف الذكية، الأجهزة اللوحية والأنظمة المحمولة. البرمجة I2C تجعلها حلًا مرنًا جدًا لتشغيل وتصميم الشاحن.
يتضمن الجهاز أربعة مفاتيح طاقة رئيسية: FET إدخال عكس الحجب (RBFET، Q1) ، FET التبديل الجانب العلوي لوضع Buckor تعزيز (HSFET، Q2) ، FET التبديل الجانب المنخفض لوضع Buckor تعزيز (LSFET،Q3) وFET البطارية التي تتحكم في الاتصال بين النظام والبطارية (BATFET)كما تم دمج ثنائي الصمغ لتحريك البوابة العالية.مسار الطاقة الداخلية لديه عائق منخفض جداً مما يقلل من وقت الشحن ويزيد من كفاءة تفريغ البطاريةوعلاوة على ذلك، توفر ضغط المدخلات والتيار القيود أقصى قدر من طاقة الشحن إلى البطارية مع أنواع مختلفة من مصادر المدخلات.
يتم دعم مجموعة واسعة من مصادر الإدخال ، بما في ذلك مضيفات USB القياسية وموانئ الشحن ومحولات الجهد العالي المتوافقة مع USB.حد التيار الإدخالي الافتراضي يتم تحديده تلقائيًا بناءً على واجهة USB المدمجةيتم تحديد هذه الحد من قبل دائرة الكشف في النظام ((على سبيل المثال USB PHY). SGM41519 هو USB 2.0 و USB 3.0 مواصفات الطاقة متوافقة مع التيار المدخل والتنظيم الجهد.
SGM41519 قادر على زيادة فولتاج البطارية لتزويد 5.15V (يمكن تعديلها 4.85V/5V/5.15V/5.3V) على PMID. يتم استخدام وضع Boost لشحن بطارية أخرى عن طريق التحكم في PMID_GD.يتم استخدام دبوس PMID_GD لتشغيل P-MOSFET الخارجي لقطع اتصال PMID الإخراج من الملحقات المرفقة.
يتم تنظيم جهد النظام فوق جهد البطارية قليلاً بواسطة دائرة إدارة مسار الطاقة و هو فوق حد أدنى من جهد النظام القابل للبرمجة (3.5 فولت افتراضي).يتم الحفاظ على طاقة النظام حتى لو تم استنزاف البطارية بالكامل أو إزالتهايتم تضمين ميزة إدارة الطاقة الديناميكية (DPM) التي تقلل تلقائيًا من تيار الشحن إذا تم الوصول إلى حد التيار أو الجهد المدخل.إذا استمرت حمولة النظام في الزيادة بعد خفض تيار الشحن إلى الصفر، يوفر إدارة مسار الطاقة العجز من البطاريةإلى نظام التشغيل حتى يتم استيفاء طلب الطاقة في النظام. يطلق على هذا وضع التكمل.الذي يمنع مصدر المدخل من التحميل الزائد.
يمكن بدء وإنهاء دورة الشحن دون التحكم بالبرنامج.يتم استخدام فولتاج البطارية المكتشف لتحديد مرحلة بدء الشحن في واحدة من مراحل دورة الشحن الثلاثة: التكييف المسبق،التيار الثابت أو الجهد الثابت. عندما ينخفض تيار الشحن إلى ما دون حد محدد مسبقاً ويتجاوز فولتاج البطارية عتبة إعادة الشحن،وظيفة الشاحن ستنهي وتنهي دورة الشحن تلقائيًاإذا انخفضت فولتاج البطارية المشحونة إلى أقل من عتبة إعادة الشحن، يبدأ الشاحن دورة شحن أخرى.
يتم توفير العديد من ميزات السلامة في SGM41519 مثل حماية من الإفراط في الجهد والتيار، ومراقبة درجة حرارة البطارية، وتوقيت سلامة الشحن، والإيقاف الحراري، وإدخال UVLO.يتم توصيل دبوس TS إلى NTCthermistor لمراقبة درجة حرارة البطارية وحمايتها في كل من وضع الشحن و Boost وفقًا لملف JEITAيحتوي هذا الجهاز أيضاً على تنظيم حراري يقلل فيه تيار الشحن، إذا تجاوزت درجة حرارة التقاطع 80 درجة مئوية أو 120 درجة مئوية (يمكن الاختيار).
يتم الإبلاغ عن حالة الشحن بواسطة مخرجات STAT وبيتات الخطأ / الحالة. يتم إرسال نبضة سلبية إلى محور النتيجة nINT بمجرد حدوث خطأ لإخطار المضيف.يتم توفير BATFET resetcontrol بواسطة دبوس nQON إلى وضع الخروج من السفينة أو لإعادة ضبط النظام الكاملSGM41519 متوفرة في TQFN-4 × 24L الخضراء.
يتضمن الجهاز أربعة مفاتيح طاقة رئيسية: FET إدخال عكس الحجب (RBFET، Q1) ، FET التبديل الجانب العلوي لوضع Buckor تعزيز (HSFET، Q2) ، FET التبديل الجانب المنخفض لوضع Buckor تعزيز (LSFET،Q3) وFET البطارية التي تتحكم في الاتصال بين النظام والبطارية (BATFET)كما تم دمج ثنائي الصمغ لتحريك البوابة العالية.مسار الطاقة الداخلية لديه عائق منخفض جداً مما يقلل من وقت الشحن ويزيد من كفاءة تفريغ البطاريةوعلاوة على ذلك، توفر ضغط المدخلات والتيار القيود أقصى قدر من طاقة الشحن إلى البطارية مع أنواع مختلفة من مصادر المدخلات.
يتم دعم مجموعة واسعة من مصادر الإدخال ، بما في ذلك مضيفات USB القياسية وموانئ الشحن ومحولات الجهد العالي المتوافقة مع USB.حد التيار الإدخالي الافتراضي يتم تحديده تلقائيًا بناءً على واجهة USB المدمجةيتم تحديد هذه الحد من قبل دائرة الكشف في النظام ((على سبيل المثال USB PHY). SGM41519 هو USB 2.0 و USB 3.0 مواصفات الطاقة متوافقة مع التيار المدخل والتنظيم الجهد.
SGM41519 قادر على زيادة فولتاج البطارية لتزويد 5.15V (يمكن تعديلها 4.85V/5V/5.15V/5.3V) على PMID. يتم استخدام وضع Boost لشحن بطارية أخرى عن طريق التحكم في PMID_GD.يتم استخدام دبوس PMID_GD لتشغيل P-MOSFET الخارجي لقطع اتصال PMID الإخراج من الملحقات المرفقة.
يتم تنظيم جهد النظام فوق جهد البطارية قليلاً بواسطة دائرة إدارة مسار الطاقة و هو فوق حد أدنى من جهد النظام القابل للبرمجة (3.5 فولت افتراضي).يتم الحفاظ على طاقة النظام حتى لو تم استنزاف البطارية بالكامل أو إزالتهايتم تضمين ميزة إدارة الطاقة الديناميكية (DPM) التي تقلل تلقائيًا من تيار الشحن إذا تم الوصول إلى حد التيار أو الجهد المدخل.إذا استمرت حمولة النظام في الزيادة بعد خفض تيار الشحن إلى الصفر، يوفر إدارة مسار الطاقة العجز من البطاريةإلى نظام التشغيل حتى يتم استيفاء طلب الطاقة في النظام. يطلق على هذا وضع التكمل.الذي يمنع مصدر المدخل من التحميل الزائد.
يمكن بدء وإنهاء دورة الشحن دون التحكم بالبرنامج.يتم استخدام فولتاج البطارية المكتشف لتحديد مرحلة بدء الشحن في واحدة من مراحل دورة الشحن الثلاثة: التكييف المسبق،التيار الثابت أو الجهد الثابت. عندما ينخفض تيار الشحن إلى ما دون حد محدد مسبقاً ويتجاوز فولتاج البطارية عتبة إعادة الشحن،وظيفة الشاحن ستنهي وتنهي دورة الشحن تلقائيًاإذا انخفضت فولتاج البطارية المشحونة إلى أقل من عتبة إعادة الشحن، يبدأ الشاحن دورة شحن أخرى.
يتم توفير العديد من ميزات السلامة في SGM41519 مثل حماية من الإفراط في الجهد والتيار، ومراقبة درجة حرارة البطارية، وتوقيت سلامة الشحن، والإيقاف الحراري، وإدخال UVLO.يتم توصيل دبوس TS إلى NTCthermistor لمراقبة درجة حرارة البطارية وحمايتها في كل من وضع الشحن و Boost وفقًا لملف JEITAيحتوي هذا الجهاز أيضاً على تنظيم حراري يقلل فيه تيار الشحن، إذا تجاوزت درجة حرارة التقاطع 80 درجة مئوية أو 120 درجة مئوية (يمكن الاختيار).
يتم الإبلاغ عن حالة الشحن بواسطة مخرجات STAT وبيتات الخطأ / الحالة. يتم إرسال نبضة سلبية إلى محور النتيجة nINT بمجرد حدوث خطأ لإخطار المضيف.يتم توفير BATFET resetcontrol بواسطة دبوس nQON إلى وضع الخروج من السفينة أو لإعادة ضبط النظام الكاملSGM41519 متوفرة في TQFN-4 × 24L الخضراء.
الخصائص الرئيسية
● كفاءة عالية، 1.5MHz، شاحن بوك متزامن
93.8٪ كفاءة الشحن عند 1.02A من مدخل 5 فولت
89.8٪ كفاءة الشحن عند 2A من مدخل 9V
تمت تحسينها لدخول 9 فولت / 12 فولت وضع PFM قابل للاختيار لتحقيق كفاءة الحمل الخفيف
● دعم وضع تعزيز
مجموعة الجهد الخارجي من 4.85 فولت إلى 5.3 فولت
- كفاءة تعزيز 93.5% عند 0.5A و 92.2% عند 1A
حماية الدوائر القصيرة للخروج
وضع PFM قابل للاختيار لعمليات الحمل الخفيف
PMID_GD تحكم دبوس P-MOSFET الخارجي للحماية من ظروف الخطأ
● التبديل التلقائي بين وضع الشحن ووضع التشجيع
● مدخل واحد لجهاز USB أو محولات الجهد العالي
نطاق فولتاج الدخول التشغيلي 3.9V إلى 13.5V
22 فولت القياسي القياسي لجهد المدخل
حد التيار المدخل القابل للبرمجة وإدارة الطاقة الديناميكية (IINDPM ، 100mA إلى 3.2A مع 100mA دقة) لدعم معايير USB 2.0 و USB 3.0 ومحولات الجهد العالي
تعقب الطاقة القصوى بواسطة الحد القابل للبرمجة للجهد المدخل (VINDPM) مع الانحراف القابل للاختيار
تعقب VINDPM لجهد البطارية
● كفاءة تفريغ البطارية العالية مع 26mΩ Switch
● إدارة مسار طاقة التيار المباشر الضيق (NVDC)
- تشغيل فوري بدون بطارية أو مع بطارية فارغة
عمل الديود المثالي في وضع إضافة البطارية
● وضع السفينة، الاستيقاظ وإمكانية إعادة ضبط النظام بالكامل عن طريق التحكم في FET البطارية
● أنماط عمل مستقلة و I2C مرنة لأداء النظام الأمثل
● مفاتيح متكاملة بالكامل، والحساسة الحالية والتعويض
● 2.5μA وضع السفينة بطارية منخفضة التسرب التيار
● دقة عالية
إضافة إلى ذلك ، يجب أن يتم تحديد الكهرباء المستخدمة.
إضافة إلى ذلك ، يجب أن يتم تحديد التشغيل الحالي.
± 10% إدخال التيار التنظيمي عند 0.9A
● السلامة
استشعار درجة حرارة البطارية (أنماط الشحن / تعزيز)
تنظيم الحرارة والإيقاف الحراري
إدخال إغلاق تحت الجهد (UVLO)
حماية الجهد الخارجي المفرط
التطبيقات
الهواتف الذكية، EPOS
أجهزة الإنترنت المحمولة وملحقاتها
أجهزة الإنترنت المحمولة وملحقاتها
مخطط مبسط
تكوينات الدبوس
وصف الدبوس
دليل اختيار المنتج
تكوينات الدبوس
وصف الدبوس
دليل اختيار المنتج
| رقم الجزء |
عدد
الخلايا المتسلسلة
|
الإدخال فوق الجهد
حد الحماية
(V)
|
الرسوم
الجهد
(V)
|
رقم السيارة
دقيقة
(V)
|
رقم السيارة
ماكس
(V)
|
قابل للبرمجة
التيار الحالي
(mA)
|
إغلاق
التيار الحالي
من VIN
(μA)
|
الوضع
الإشارة
|
خلفية مطوية
التيار الحالي
من البطارية
(μA)
|
حزمة
|
الخصائص |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM41509
|
1 |
Adj (المعيار الافتراضي 5.65)
|
3.84 ~ 4608 |
3.9
|
5.5 |
0 ~ 5056
|
50 | نعم.. | 25 |

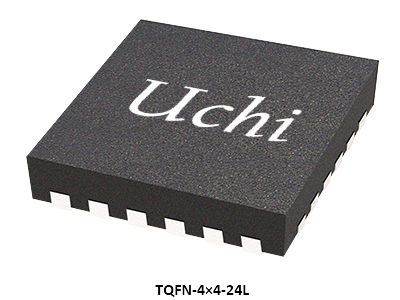

TQFN-4×4-24L
|
أنا2شاحن بطارية خلية واحدة مع إدارة طريق الطاقة
|
|
SGM41510
|
1 |
Adj (المعيار الافتراضي 15.1)
|
3.84 ~ 4608 |
3.9
|
14
|
0 ~ 5120
|
50 |
نعم..
|
20 |
TQFN-4×4-24L
|
أنا2شاحن بطارية خلية واحدة مع إدارة طريق الطاقة
|
|
SGM41511
|
1 | 6.5,10.5,14 | 3.856 ~ 4624 |
3.9
|
13.5
|
0 ~ 3000
|
45 |
نعم..
|
20 |
TQFN-4×4-24L
|
أنا2شاحن بطارية خلية واحدة مع إدارة طريق الطاقة |
|
SGM41512
|
1 |
6.5,10.5,14
|
3.848 ~ 4616
|
3.9
|
13.5
|
0 ~ 3000
|
45 |
نعم..
|
20 |
TQFN-4×4-24L
|
أنا2شاحن بطارية خلية واحدة مع إدارة طريق الطاقة |
|
SGM41512A
|
1 |
6.5,10.5,14
|
3.848 ~ 4616
|
3.9
|
13.5
|
0 ~ 3000
|
45 |
نعم..
|
20 |
TQFN-4×4-24L
|
أنا2شاحن بطارية خلية واحدة مع إدارة طريق الطاقة |
|
SGM41513/A/D
|
1 |
6.5,10.5,14
|
3.856 ~ 4624
|
3.9
|
13.5
|
0 ~ 3000
|
38 |
نعم..
|
8.5 |
TQFN-4×4-24L
|
3A شاحن بطارية خلية واحدة مع إدارة طريق الطاقة
|
|
SGM41515/A/D
|
1 |
6.5,10.5,14
|
3.856 ~ 4624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
نعم..
|
8.5 |
TQFN-4×4-24L
|
3A شاحن بطارية خلية واحدة مع إدارة طريق الطاقة
|
|
SGM41515E
|
11 |
6.5,10.5,14
|
3.856 ~ 4624
|
3.9
|
13.5
|
0 ~ 3000
|
38 |
نعم..
|
8.5 |
TQFN-4×4-24L
|
3A شاحن بطارية خلية واحدة مع إدارة طريق الطاقة
|
|
SGM41516D
|
1 |
6.5,10.5,14
|
3.856 ~ 4624 |
3.9
|
13.5
|
0 ~ 3780
|
55 |
نعم..
|
15 |
WLCSP-2.0 × 2.4-30B
|
3.78A شاحن بطارية خلية واحدة مع إدارة طريق الطاقة
|
|
SGM41518
|
1 |
6.5,10.5,14
|
3.856 ~ 4624 |
3.9
|
13.5
|
0 ~ 1260
|
40 |
نعم..
|
15 |
WLCSP-2.0 × 2.4-30B
|
1.26 شاحن بطارية ذو خلية واحدة مع إدارة مسار الطاقة
|
|
SGM41519
|
1 |
6.5,10.5,14
|
3.856 ~ 4624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
نعم..
|
8.5 |
TQFN-4×4-24L
|
3A شاحن بطارية خلية واحدة مع إدارة طريق الطاقة
|
|
SGM41519A
|
1 |
6.5,10.5,14
|
3.856 ~ 4624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
نعم..
|
8.5 |
TQFN-4×4-24L
|
3A شاحن بطارية خلية واحدة مع إدارة طريق الطاقة
|
|
SGM41521B
|
1 |
6.5,10.5,14
|
3.856 ~ 4624 |
3.9
|
13.5 |
0 ~ 3000
|
45 |
نعم..
|
20 |
TQFN-4×4-24L
|
أنا2شاحن بطارية خلية واحدة مع إدارة طريق الطاقة |
|
SGM41522
|
1 |
13.5
|
4. 1 ~ 445
|
4.2 | 13.2 |
0 ~ 2500
|
نعم..
|
4.5 |
TDFN-2×3-8BL
|
مفتاح مضغوط، 2.5A شاحن بطارية خلية واحدة مستقلة مع شحن آمن وموثوق به
|
|
|
SGM41523
|
1 |
13.5
|
4. 1 ~ 445
|
4.2 | 13.2 |
0 ~ 2500
|
نعم..
|
4.5 |
TDFN-3 × 3-12L
|
مفتاح مضغوط، 2.5A شاحن بطارية خلية واحدة مستقلة مع شحن آمن وموثوق به
|
|
|
SGM41524
|
1 |
5.67
|
4.2 ~ 45 |
3.5
|
5.5 |
300 ~ 2300
|
15 |
نعم..
|
<1.4
|
TDFN-2×3-8BL
|
شاحن بطارية Li + / Poly Compact Switch شحن آمن وموثوق به
|
|
SGM41524C
|
1 | 5.67 | 4.2 ~ 45 | 3.5 | 5.5 |
300 ~ 2300
|
15 |
نعم..
|
<1.4
|
TDFN-2×3-8BL
|
شاحن بطارية Li + / Poly Compact Switch شحن آمن وموثوق به
|
|
SGM41544/D
|
1 | 6.5,10.5,14.3 | 3.856 ~ 4624 | 3.9 |
14
|
0 ~ 5000
|
50 |
نعم..
|
13 |
TQFN-4×4-24L
|
5A شاحن بطارية خلية واحدة مع إدارة مسار الطاقة
|
|
SGM41538/B
|
من 1 إلى 4
|
25.7
|
1.024 ~ 19.2
|
4.5
|
24
|
0 ~ 8128
|
50 |
نعم..
|
TQFN-4 ×4-28BL
|
SMBus نظام تحكم شحن البطارية في وضع زيادة الطاقة الهجينة
|
|
|
SGM41575
|
من 1 إلى 4
|
7,12,22,26
|
3 ~ 18.8
|
3.6
|
24
|
0 ~ 5000
|
287
|
نعم..
|
22
|
WLCSP-2.97×3.37-56B
|
أنا2C التحكم ، 1-4 خلايا ، 5A شاحن بطارية مكبّل بالكامل مع إدارة مسار الطاقة VDC الضيقة
|
