دقة عالية ، ضوضاء منخفضة ، طاقة منخفضة LDO 1μA استهلاك التيار المنخفض للغاية ومدير فولتاج CMOS منخفض الانقطاع
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM2034 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| في إلى GND: | -0.3 فولت إلى 8 فولت | خارج إلى GND: | -0.3 فولت إلى 6 فولت |
|---|---|---|---|
| سوت-23-3، θJA: | 283 درجة مئوية/واط | سوت-89-3، θJA: | 101 درجة مئوية/واط |
| درجة حرارة التقاطع: | + 150 درجة | نطاق درجة حرارة التخزين: | -65 إلى + 150 درجة مئوية |
| درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 | HBM: | 8000 فولت |
| مم: | 400 فولت | سي دي إم: | 1000V |
| إبراز: | جهاز تنظيم الجهد منخفضة الطاقة,منظم CMOS ذو التيار المنخفض للغاية,منظم الجهد منخفض الضوضاء LDO,Ultra-low current CMOS regulator,Low noise LDO voltage regulator |
||
منتوج وصف
دقة عالية ، ضوضاء منخفضة ، طاقة منخفضة LDO 1μA استهلاك التيار المنخفض للغاية ومدير فولتاج CMOS منخفض الانقطاع
SGM2034 هو جهاز تنظيم خطي ذو استهلاك تيار منخفض للغاية وجهد انخفاض منخفض ودقة عالية. وهو قادر على توفير تيار 250mA مع استهلاك تيار 1μA فقط (TYP).الجهد النموذجي هو 70mV فقط عند 100mAنطاق الجهد الدخالي للعمل من 1.7 فولت إلى 7.5 فولت والجهد الخارجي الثابت هو 1.2 فولت، 1.8 فولت، 2.5 فولت، 2.8 فولت، 3.0 فولت، 3.3 فولت، 3.6 فولت.3.8 فولت، 4.0 فولت، 4.5 فولت و 5.0 فولت.الميزات الأخرى تشمل الحد من التيار الدائرة القصيرة وحماية الإيقاف الحراري.SGM2034 متوفر في حزم الخضراء SOT-23-3 وSOT-89-3.يعمل على نطاق درجة حرارة التشغيل من -40°C إلى +85°C.
الخصائص الرئيسية
● نطاق فولتاج الدخول: 1.7 فولت إلى 7.5 فولت
● مخرجات ثابتة من 1.2V، 1.8V، 2.5V، 2.8V، 3.0V، 3.3V،3.6 فولت، 3.8 فولت، 4.0 فولت، 4.5 فولت و 5.0 فولت
● 250mA تيار الخروج
● دقة الجهد الخارجي العالي: ±1.2% عند +25°C
● التيار الهادئ المنخفض للغاية: 1μA (TYP)
● فولتاج انقطاع منخفض: 70mV (TYP) عند 100mA
● تيار تسرب عكسي منخفض:0.4μA (TYP) عند VOUT > VIN
● الحد من التيار الحالي والحماية الحرارية
● نطاق درجة حرارة التشغيل من -40°C إلى +85°C

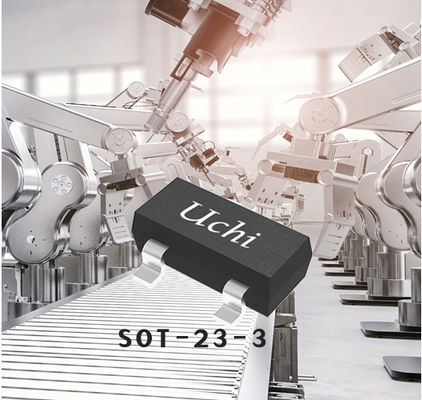

● متوفر في حزم SOT-23-3 و SOT-89-3 الخضراء
التطبيقات
جهاز قابل للارتداء
الهاتف الذكي
المعدات المحمولة
الهاتف الذكي
المعدات المحمولة
تطبيق نموذجي
تكوينات الدبوس
وصف الدبوس
دليل اختيار المنتج
تكوينات الدبوس
وصف الدبوس
دليل اختيار المنتج
| رقم الجزء |
(V)
|
رقم السيارة
(V)
|
الناتج
التيار الحالي
(mA)
|
التسرب
الجهد
(mV)
|
التيار الأرضي
(بدون حمولة)
(μA)
|
الجهد الخارجي
الضوضاء
(μVRMS)
|
PSRR
@ 1kHz
(dB)
|
حزمة
|
الخصائص |
|---|---|---|---|---|---|---|---|---|---|
|
SGM2013
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3
|
2.5 ~ 55
|
300
|
270
|
100 | 140 | 72 |
SOT-89-3
|
طاقة منخفضة، ضوضاء منخفضة، 3 محطات LDO
|
|
SGM2019
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3(أدج)
|
2.5 ~ 55
|
300
|
270
|
100 | 30 | 74 |
SOT-23-5,SC70-5
|
طاقة منخفضة، ضوضاء منخفضة، PSRR عالية LDO
|
|
SGM2021
|
0.9,1.2,1.3,1.5,1.8,2.1,2.5,2.8,3.0,3.3خمسة.0
|
2.5 ~ 55
|
300
|
270
|
120 | 140 | 71 |
SOT-23-3
|
طاقة منخفضة، ضوضاء منخفضة، 3 محطات LDO |
|
SGM2028
|
1.8,2.8,3.0,3.3(أدج)
|
2.5 ~ 55
|
500 |
270
|
115 | 30 | 73 |
SOT-23-5
|
500mA، طاقة منخفضة، ضوضاء منخفضة، PSRR عالية LDO
|
|
SGM2031
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3
|
2.5 ~ 55
|
250 |
230
|
95 | 140 | 72 |
UTDFN-1×1-4L
|
حزمة صغيرة، طاقة منخفضة، PSRR عالية LDO
|
|
SGM2032
|
0.9,1.3,2.1,2.7,2.9,3.1,3.2,3.6,4.2,5.0(أدج)
|
2.5 ~ 55
|
300 |
270
|
120 | 30 | 75 |
SOT-23-5,SC70-5
|
طاقة منخفضة، ضوضاء منخفضة، PSRR عالية LDO
|
|
SGM2033
|
1.2,1.8,2.5,2.8,2.85,2.9,2.95,3.0,3.3,4.2,5.0(أدج)
|
1.8 ~ 55
|
250 |
62
|
13.5 | 20 | 94 |
SOT-23-5,UTDFN-1×1-4AL
|
ضوضاء منخفضة للغاية، PSRR عالية
|
|
SGM2034
|
1.2,1.8,2.5,2.8,3.0,3.3,3.6,3.7,3.8,4.0,4.5,5.0
|
1.7 ~ 55
|
250 |
75 @ 100mA
|
1 | 27 |
SOT-23-3، SOT-89-3
|
استهلاك التيار المنخفض للغاية ، انقطاع منخفض
|
|
|
SGM2035C
|
1.8,2.8,3.0,3.3(أدج)
|
2.5 ~ 55 | 500 |
250
|
115 | 30 | 73 |
TDFN-2 × 2-6L، UTDFN-1.6 × 1.6-6L
|
500mA، حزمة صغيرة، طاقة منخفضة، ضوضاء منخفضة، PSRR عالية LDO
|
|
SGM2035S
|
1.0,1.1,1.2,1.5,1.8,2.5,2.8,3.0,3.3(أدج)
|
1.6 ~ 55
|
500 |
275
|
30 | 60 | 76 |
UTDFN-1.6×1.6-6L،TDFN-2×2-6L
|
500mA، انقطاع منخفض، طاقة منخفضة، جهاز تنظيم خطي RF
|
|
SGM2036
|
0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.8,1.85,2.1,2.2,2.3,2.5,2.6,2.7,2.8...أدج
|
1.6 ~ 55
|
300 |
165
|
20 | 30 | 70 |
UTDFN-1×1-4L،SOT-23-5,SC70-5
|
حزمة صغيرة منخفضةقضوضاء منخفضة، ارتفاع PSRR LDO
|
|
SGM2036S
|
0.75,0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.6,1.8,1.85,2.1,2.5,2.8,2.9,3.0...أدج
|
1.6 ~ 55
|
300 | 190 | 30 | 13 | 86 |
XTDFN-1×1-4L، SOT-23-5، SC70-5
|
300mA، طاقة منخفضة وانقطاع منخفض جهاز تنظيم خطي RF
|
|
SGM2037
|
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6(أدج)
|
0.8 ~ 55
|
500 |
120
|
37 | 25 | 71 |
(سوث-23-5) ، (سوث-23-6) ، (يو تي دي إف إن-1.2×1.2-6L)
|
ضجيج منخفض، انخفاض منخفض جدا
|
|
SGM2037H
|
(أدج)
|
0.8 ~ 55
|
500 |
120
|
37 | 25 | 71 |
XTDFN-1.2×1.2-6L
|
500mA، ضوضاء منخفضة، انخفاض منخفض جدا محيط السكك الحديدية CMOS جهاز تنظيم الجهد
|
| SGM2038 |
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6
|
0.8 ~ 55
|
500 |
120
|
37 | 25 | 71 |
UTDFN-1.2×1.2-4L
|
ضجيج منخفض، انخفاض منخفض جدا
|
|
SGM2039
|
0.8,0.9,1.0,1.05,1.1,1.2,1.8,2.5,2.8,3.0,3.3,4.2(أدج)
|
1.8 ~ 55
|
1000 | 88 | 55 | 11 | 88 |
XTDFN-1.6 × 1.2-8L
|
الاستجابة العابرة السريعة، 1A، ضوضاء منخفضة، الجهد المنخفض، المنظم الخطي منخفض الانقطاع
|
|
SGM2040
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3,3.6,4.0,4.2,5.0
|
1.7 ~ 7.5
|
250 |
60 @100mA
|
1 | 27 |
SOT-23-5,UTDFN-1×1-4AL
|
استهلاك التيار المنخفض للغاية ، انقطاع منخفض
|
يوچي الإلكترونيات توفر حلول عالية الأداء التناظرية ومختلطة إشارة معالجة للأتمتة الصناعية، الطاقة الجديدة، السيارات، الاتصالات، الحوسبة،تطبيقات الإلكترونيات الاستهلاكية والمعدات الطبية.
يوضح هذا الحل تطبيق الدوائر المتكاملة في الهواتف الذكية والأجهزة اللوحية. للمساعدة في اختيار المنتج المناسب، يرجى الاتصال بفريق الدعم الفني لدينا.
