نظام إدارة الطاقة IC 5A,5V التبويب الإلكتروني (eFuse) مع إيقاف الحرارة
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM2529 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| الحالة المستقرة: | -0.3 فولت إلى 18 فولت | عابر (100 مللي ثانية): | -0.6 فولت إلى 25 فولت |
|---|---|---|---|
| VCC، المصدر، ILIMIT إلى GND: | -0.3 فولت إلى 25 فولت | dV/dt، تمكين/خطأ في GND: | -0.3 فولت إلى 5.5 فولت |
| TDFN-3×3-10L، θJA: | 90 درجة مئوية/واط | TDFN-3×3-10L، θJB: | 54 درجة مئوية/واط |
| TDFN-3×3-10L، θJC: | 52 درجة مئوية/واط | درجة حرارة التقاطع: | + 150 درجة |
| نطاق درجة حرارة التخزين: | -65 إلى + 150 درجة مئوية | درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 |
| HBM: | 2000 فولت | سي دي إم: | 1000V |
| إبراز: | 5A وحدة التحكم الإلكترونية للفيوز,5 فولت IC إدارة الطاقة,إيقاف الحرارة eFuse IC,5V power management IC,thermal shutdown eFuse IC |
||
منتوج وصف
نظام إدارة الطاقة IC 5A,5V التبويب الإلكتروني (eFuse) مع إيقاف الحرارة
SGM2529 هو فيوز إلكتروني مضغوط (eFuse) مع مجموعة كاملة من وظائف الحماية. يوفر SGM2529 دقة ممتازة، مما يجعله مناسبًا جدًا للعديد من تطبيقات حماية النظام.يوفر حماية دقيقة من الجهد الزائد (OV) والقفال من الجهد المنخفض (UVLO)، والتي تضمن مراقبة صارمة لجهد الحافلة وتقضي على الحاجة إلى دوائر مراقبة.خلال الجهد المدخل عابرة، تبقى FET الداخلية تعمل ، مما يسمح للحمل بمواصلة العمل. إذا ظلت المدة الانتقالية طويلة ، فإن الحرارة المتراكمة ستسبب إيقاف التشغيل الحراري. بمجرد إيقاف التشغيل الحراري ، يتم إيقاف التشغيل الحراري.الخيارات الحرارية المتاحة هي إيقاف التشغيل وإعادة التشغيل التلقائيSGM2529 متوفر في TDFN-3 × 3-10L الحزمة الخضراء
الخصائص الرئيسية
● فيوز إلكتروني بقوة 5 فولت مع زيادة التيار حتى 30 فولت
● RDS ((ON)) منخفضة للغاية لتحويل الحماية المتكاملة: 26mΩ (TYP)
● 3 أوضاع إمكانية / عقدة خطأ ، واجهة ثنائية الاتجاه
● وقت البدء الناعم القابل للبرمجة
● حد التيار القابل للبرمجة يصل إلى 5A
● خيارات إيقاف الحرارة:
SGM2529A: إيقاف الحرارة مع VCLAMP
SGM2529B: التراجع الحراري الذاتي مع VCLAMP
SGM2529C: إيقاف الحرارة بدون VCLAMP
● إصدار خطأ لإيقاف الحرارة
● قفل دقيق للضغط تحت الجهد
● مشبك فوق الجهد الدقيق (SGM2529A وSGM2529B)
● متوفرة في حزمة TDFN-3×3-10L الخضراء
التطبيقات
الأقراص الصلبة
محرك أقراص SSD PCIE
إدارة طاقة اللوحة الأم
محرك أقراص SSD PCIE
إدارة طاقة اللوحة الأم

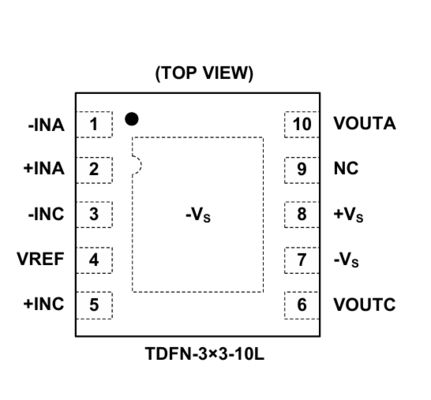

تكوينات الدبوس
وصف الدبوس
دليل اختيار المنتج
|
مفاتيح
في
الحزمة
|
رقم الجزء |
مستمرة
تيار الخروج
الحد الأقصى (ما)
|
هدوء
التيار الحالي
(μA)
|
رقم السيارة
دقيقة
(V)
|
رقم السيارة
ماكس
(V)
|
تمكين
المنطق
|
إغلاق
التيار الحالي
(μA)
|
التيار الحالي
الحد
(mA)
|
ناعمة
إبدأ
|
الخطأ
العلم
|
حزمة
|
الخصائص |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0.5 |
14
|
النشاط المرتفع | <2 |
نعم..
|
لا..
|
TDFN-3×3-12AL
|
R منخفض جداًعلى، إدارة الحمل المتقدمة تحكم مفتاح الحمل
|
|
| 1 |
SGM2521
|
2000
|
170 |
4.5
|
24 | النشاط المرتفع |
<1.4
|
قابلة للبرمجة (260~2000) |
نعم..
|
نعم..
|
SOIC-8، TDFN-2×3-8BL
|
24 فولت، 2A، مفتاح الحد التيارية قابل للبرمجة للاسترداد التلقائي
|
| 1 | SGM2522 |
2000
|
170 |
4.5
|
24 |
النشاط المرتفع
|
<1.4
|
قابلة للبرمجة (260~2000)
|
نعم..
|
نعم..
|
SOIC-8، TDFN-2×3-8BL
|
24 فولت، 2A، مفتاح الحد الحالي القابل للبرمجة مغلق
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
النشاط المرتفع
|
<2 |
قابلة للبرمجة (100~1600)
|
نعم..
|
نعم..
|
SOT-23-6
|
22 فولت، 1.6A، مبدل الحد التيارية قابل للبرمجة بالاسترداد التلقائي
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
النشاط المرتفع
|
<2 |
قابلة للبرمجة (100~1600)
|
نعم..
|
نعم..
|
SOT-23-6
|
22 فولت، 1.6A، مفتاح الحد التيار البرمجية مغلق
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
النشاط المرتفع
|
<2 |
قابلة للبرمجة (100~1600)
|
نعم..
|
نعم..
|
SOT-23-6
|
مفتاح الحد للتيار القابل للبرمجة
|
| 1 |
SGM2528
|
5000
|
110
|
9 | 18 |
النشاط المرتفع
|
48 |
قابلة للبرمجة (1500 ~ 5000)
|
نعم..
|
نعم..
|
TDFN-3 × 3-10L
|
5A، 12 فولت إلكترونية فيوز (eFuse) مع إيقاف الحرارة
|
| 1 |
SGM2529
|
5000
|
102
|
النشاط المرتفع
|
47 |
قابلة للبرمجة (1500 ~ 5000)
|
نعم..
|
نعم..
|
TDFN-3 × 3-10L
|
5A، 5 فولت الصمام الإلكتروني (eFuse) مع إيقاف الحرارة
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
النشاط المرتفع
|
<2.5
|
قابل للبرمجة (100~3000)
|
نعم..
|
نعم..
|
SOIC-8 (المنصة المكشوفة) ، TDFN-2×3-8BL
|
مفتاح الحد للتيار القابل للبرمجة
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
النشاط المرتفع
|
<2.5
|
قابل للبرمجة (100~3000)
|
نعم..
|
نعم..
|
SOIC-8 (المنصة المكشوفة) ، TDFN-2×3-8BL
|
مفتاح الحد للتيار القابل للبرمجة
|
| 1 |
SGM2535
|
5300
|
133
|
2.7
|
18
|
النشاط المرتفع
|
3.9
|
قابلة للبرمجة (600 ~ 5300)
|
نعم..
|
نعم..
|
TQFN-3 × 4-20L
|
2.7V إلى 18V eFuse مع True Reverse Blocking وطرق حماية متعددة
|
| 1 |
SGM2536
|
5500
|
132
|
2.7
|
23
|
النشاط المرتفع
|
<10 |
قابلة للبرمجة (500~6000)
|
نعم..
|
لا..
|
TQFN-2 × 2-10L
|
5.5A، 23.7mΩمصابيح إلكترونية تدعم توصيل التيار الثنائي الاتجاه
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
النشاط المنخفض (-xRN) النشاط المرتفع (غيره)
|
< 70 (-xRN)
< 5 (غيرها)
|
قابلة للبرمجة (500~4000)
|
نعم..
|
لا (-xRD)
نعم (غيرها)
|
TDFN-2 × 2-8AL
|
4A، 35mΩجهاز eFuse مع وظيفة ضبط فوق الجهد القابلة للاختيار
|
| 1 |
SGM2538
|
5000
|
210
|
4.5
|
14
|
النشاط المرتفع
|
<3.5
|
قابلة للبرمجة (1000 ~ 5000)
|
نعم..
|
لا..
|
TDFN-3 × 3-10AL
|
مصابيح إلكترونية 5V / 12V (eFuses) مع وظيفة OVP وتحكم FET الحاجز
|
| 1 |
SGM2539
|
5000
|
75 | 2.5 | 20 |
النشطة منخفضة
|
<2
|
نعم..
|
لا..
|
WLCSP-2.56×1.54-15B
|
التيار العالي ، مفتاح الطاقة USB PD
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
لا شيء
|
نعم..
|
لا..
|
UTDFN-2×2-8AL
|
اختيار مصادر شحن مستقلة 20 فولت ومفتاح تغذية OTG
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
النشاط المرتفع
|
<2.5
|
قابلة للبرمجة (100~1700)
|
نعم..
|
لا..
|
TDFN-2×2-6L، SOT-23-5
|
1.5A، حد التيار القابل للتعديل، بداية ناعمة، حزمة صغيرة
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
النشاط المرتفع
|
< 1
|
1850
|
نعم..
|
لا..
|
SOT-23-5
|
1.1A التيار الخارجي، 1.85A الحد الثابت للتيار، طاقة منخفضة
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
لا شيء
|
NA
|
1750 |
نعم..
|
لا..
|
SOT-23-5
|
1.1A التيار الخارجي، 1.75A الحد الثابت للتيار، طاقة منخفضة
|
| 2 |
SGM2558A
|
600/CH
|
28 |
2.7
|
5.5
|
النشاط المرتفع
|
< 1
|
1100 |
نعم..
|
نعم..
|
SOIC-8، TDFN-3 × 3-8L
|
600mA التيار الخارجي ، 1.1A الحد الثابت للتيار ، قنوات مزدوجة
|
يوچي الإلكترونيات توفر حلول عالية الأداء التناظرية ومختلطة إشارة معالجة للأتمتة الصناعية، الطاقة الجديدة، السيارات، الاتصالات، الحوسبة،تطبيقات الإلكترونيات الاستهلاكية والمعدات الطبية.
يوضح هذا الحل تطبيق الدوائر المتكاملة في أنظمة الخوادم. للحصول على المساعدة في اختيار المنتج المناسب، يرجى الاتصال بفريق الدعم الفني لدينا.
