دائرة متكاملة IC ذات طرفين، عالية الدقة، مستشعر درجة حرارة ذو خرج تيار
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM466 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| الجهد الأمامي (E+ أو E-): | 44 فولت | الجهد العكسي (E+ إلى E-): | -20 فولت |
|---|---|---|---|
| UTDFN-2×2-2L، θJA: | 206 درجة مئوية/واط | UTDFN-2×2-4L، θJA: | 90 درجة مئوية/واط |
| درجة حرارة التقاطع: | + 150 درجة | نطاق درجة حرارة التخزين: | -65 درجة إلى + 150 درجة |
| درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 | HBM: | 4000 فولت |
| سي دي إم: | 1000V | ||
| إبراز: | دائرة متكاملة IC لمستشعر درجة الحرارة ذات طرفين,مستشعر ذو خرج تيار عالي الدقة,دائرة متكاملة لمستشعر درجة الحرارة مع ضمان,high-precision current output sensor,temperature sensor integrated circuit with warranty |
||
منتوج وصف
2-طرف، عالي الدقة، مستشعر درجة حرارة الإخراج الحالي، الدائرة المتكاملة IC
SGM446 عبارة عن مستشعر درجة حرارة ذو طرفين مع تيار خرج يتناسب مع درجة الحرارة المطلقة. ويمكن اعتباره منظمًا للتيار المستمر والمقاومة العالية يمرر 1μA/K في نطاق جهد الإمداد من 4V إلى 35V. تتم معايرة SGM446 إلى تيار إخراج 298.2μA عند 298.2K (+25 درجة مئوية). بالمقارنة مع مستشعر درجات الحرارة الكهربائية التقليدي، لا يحتاج SGM446 إلى دائرة قياس المقاومة، ودائرة الخطية، ومضخم الجهد الدقيق وتعويض الوصلة الباردة. كما أنه يدمج تعويض درجة الحرارة، وقياس معدل التدفق، وارتباط المكونات المنفصلة، والتحيز المتناسب مع درجة الحرارة المطلقة، والكشف عن مستوى السوائل وقياس شدة الريح. إن خرج التيار عالي المقاومة لجهاز SGM446 يجعل الجهاز غير حساس لانخفاض الجهد، خاصة على الخطوط الطويلة. ولذلك فهو مناسب بشكل خاص لتطبيقات الاستشعار عن بعد. يتم تحقيق تعدد إرسال SGM446 عن طريق تحويل التيار من خلال مُضاعِف CMOS أو تبديل جهد الإمداد من خلال البوابة المنطقية. يتوفر SGM446 في حزم UTDFN-2×2-2L الخضراء وUTDFN-2×2-4L. يتم تحديده على نطاق واسع من درجات الحرارة من -55 درجة مئوية إلى +150 درجة مئوية.
الميزات الرئيسية
● 2-الجهاز الطرفي: الجهد إلى التيار
● خرج التيار الخطي: 1μA/K
● خطأ في المعايرة: ±2 درجة مئوية
● خطي ممتاز: ±0.6 درجة مئوية فوق نطاق درجة الحرارة الكامل
● نطاق واسع لجهد الإمداد: من 4 فولت إلى 35 فولت
● نطاق درجة حرارة التشغيل: -55 درجة مئوية إلى +150 درجة مئوية
● متوفر في عبوات UTDFN-2×2-2L وUTDFN-2×2-4L باللون الأخضر
التطبيقات
استشعار درجة الحرارة والتعويض
قياس درجة الحرارة الصناعية
تعويض الوصلة الباردة الحرارية
استشعار درجة الحرارة عن بعد
قياس درجة الحرارة الصناعية
تعويض الوصلة الباردة الحرارية
استشعار درجة الحرارة عن بعد

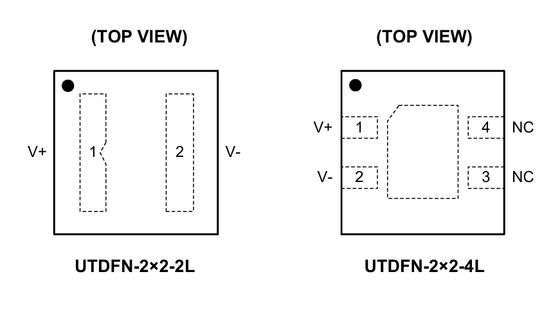

تكوينات دبوس
دبوسوصف
دليل اختيار المنتج
|
نوع الجهاز
|
رقم الجزء |
واجهة
|
VCC
(الخامس)
|
قرار درجة الحرارة
ماكس (بت)
|
دقة الاستشعار المحلية
الحد الأقصى (± درجة مئوية)
|
اغلق
حاضِر
(ميكروأ)
|
العناوين
|
هادئ
حاضِر
(ميكروأ)
|
التشغيل
درجة حرارة
النطاق (°C)
|
القنوات البعيدة
(#)
|
باكاج
|
سمات |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
المحلية والبعيدة
|
SGM446 |
الإخراج التناظري
|
4 ~ 35 | -55درجه مئويةإلى +150درجه مئوية: -5~2 | 298.2 | -55درجه مئويةإلى +150 | 0 |
UTDFN-2×2-2L،UTDFN-2×2-4L
|
2-جهاز استشعار درجة حرارة الإخراج الحالي عالي الدقة
|
|||
|
لوكا
|
SGM447 |
الإخراج التناظري
|
1.5 ~ 5.5 |
-20درجه مئويةإلى +85درجه مئوية: 2.5
-55درجه مئويةإلى +150درجه مئوية: 3.5
|
3 | -55درجه مئويةإلى +150 | 0 |
WLCSP-0.8×0.8-4B-A
|
مستشعر درجة الحرارة التناظري ثنائي الكسب مع مخرج فئة AB
|
|||
| المحلية والبعيدة | SGM448 |
الإخراج التناظري
|
2.7 ~ 10 |
+25درجه مئوية: 1
-55درجه مئويةإلى +125درجه مئوية: 2
|
26 | -55درجه مئويةإلى +150 | 0 |
سوت-23
|
طاقة منخفضة، مستشعر درجة حرارة الإخراج التناظري عالي الدقة
|
|||
| المحلية والبعيدة | SGM449 |
الإخراج التناظري
|
2.7 ~ 10 |
+25درجه مئوية: 1
-55درجه مئويةإلى +125درجه مئوية: 2
|
26 | -55درجه مئويةإلى +150 | 0 |
سوت-23
|
طاقة منخفضة، مستشعر درجة حرارة الإخراج التناظري عالي الدقة
|
|||
| لوكا | SGM450 |
الإخراج التناظري
|
2.3 ~ 5.5 |
-40درجه مئويةإلى +150درجه مئوية: 2
|
7.5 | -40درجه مئويةإلى +150 | 0 |
SC70-5، سوت-23
|
طاقة منخفضة، مستشعر درجة حرارة الإخراج التناظري عالي الدقة | |||
| المحلية والبعيدة | SGM451 |
أنا2جوحافلة صغيرة الحجم |
3.0 ~ 5.5 | 12 |
-40درجه مئويةإلى +85درجه مئوية: 0.8
-40درجه مئويةإلى +125درجه مئوية: 1.2
|
<10 | 8 | 122 | -40درجه مئويةإلى +125 | 1 |
TDFN-2×2-8BL
|
±1درجه مئويةمستشعر درجة الحرارة المحلي والبعيد معη-تصحيح العوامل والإزاحة،
إلغاء مقاومة السلسلة، وفلتر رقمي قابل للبرمجة
|
| لوكا | SGM452 |
أنا2ج |
2.7 ~ 5.5 | 12 |
-40درجه مئويةإلى +85درجه مئوية: 1
-55درجه مئويةإلى +125درجه مئوية: 1.2
|
<3 | 8 | 49 | -55درجه مئويةإلى +125 | 0 |
سويك-8، مسوب-8
|
مستشعر درجة الحرارة الرقمي والمراقبة الحرارية مع I2واجهة ج
|
| لوكا | SGM457 |
أنا2ج |
1.6 ~ 5.5 | 12 |
-40درجه مئويةإلى +125درجه مئوية: 2
|
<2.5 | 8 | 14 | -40درجه مئويةإلى +150 | 0 |
سوت-563-6
|
مستشعر درجة الحرارة الرقمي ذو الطاقة المنخفضة والجهد المنخفض للإمداد
|
| لوكا | SGM458 | أنا2جوحافلة صغيرة الحجم | 1.6 ~ 5.5 | 12 | -55درجه مئويةإلى +125درجه مئوية: 1 | <2.5 | 8 | 2.9 | -55درجه مئويةإلى +125 | 0 |
WLCSP-0.85×0.85-4B
|
مستشعر درجة الحرارة الرقمي ذو الطاقة المنخفضة والجهد المنخفض للإمداد
|
| لوكا | SGM459 | أنا2ج | 2.7 ~ 5.5 | 12 | -55درجه مئويةإلى +125درجه مئوية: 1.2 | <3 | 8 | 49 | -55درجه مئويةإلى +125 | 0 |
TDFN-2×2-8AL
|
مستشعر درجة الحرارة الرقمي والمراقبة الحرارية مع I2واجهة ج
|
| لوكا | SGM460 | أنا2جوحافلة صغيرة الحجم | 1.6 ~ 5.5 | 12 | -40درجه مئويةإلى +125درجه مئوية: 0.75 | <1 | 8 | 3.2 | -40درجه مئويةإلى +125 | 0 |
WLCSP-0.77×1.17-6B
|
مستشعر درجة حرارة رقمي منخفض الطاقة مع واجهة تسلسلية بسلكين
|
تعمل الدوائر المتكاملة (ICs) كأساس للإلكترونيات الحديثة، حيث توفر حجمًا صغيرًا واستهلاكًا منخفضًا للطاقة وأداءً قويًا وموثوقية عالية. يتم استخدامها على نطاق واسع في الإلكترونيات الاستهلاكية والتطبيقات الصناعية والاتصالات وإلكترونيات السيارات والمعدات الطبية وأنظمة الطيران/الدفاع.
توفر شركة Uchi Electronics حلول معالجة تناظرية ومختلطة عالية الأداء للإشارات الصناعية والطاقة الجديدة والسيارات والاتصالات والحوسبة والإلكترونيات الاستهلاكية وتطبيقات المعدات الطبية.
يوضح هذا الحل تطبيق الدائرة المتكاملة لأجهزة إرسال درجة الحرارة. للمساعدة في اختيار المنتج المناسب، يرجى الاتصال بفريق الدعم الفني لدينا.
