دوائر منطقية متكاملة (ICs) - مترجم مستوى الجهد ثنائي الاتجاه 1 بت مع استشعار الاتجاه التلقائي
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM4554 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| جهد الإمداد VCCA، VCCBrange: | -0.3 فولت إلى 6 فولت | نطاق جهد الإدخال، VI(1): | -0.3 فولت إلى 6 فولت |
|---|---|---|---|
| تيار مشبك الإدخال، IIK (VI <0): | -50 مللي أمبير | تيار مشبك الخرج، IOK (VO <0): | -50 مللي أمبير |
| تيار الإخراج المستمر، IO: | ± 50 مللي أمبير | درجة حرارة التقاطع: | + 150 درجة |
| نطاق درجة حرارة التخزين: | -65 درجة إلى + 150 درجة | درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 |
| HBM: | 4000 فولت | مم: | 400 فولت |
| إبراز: | مترجم مستوى الجهد ثنائي الاتجاه 1 بت,دوائر منطقية متكاملة (ICs) باستشعار الاتجاه التلقائي,مترجم جهد MOSFET عالي الطاقة,auto direction sensing logic IC,high power MOSFET voltage translator |
||
منتوج وصف
دوائر منطقية متكاملة (ICs) - مترجم مستوى الجهد ثنائي الاتجاه 1 بت مع استشعار الاتجاه التلقائي
SGM4554 عبارة عن مترجم مستوى جهد ثنائي الاتجاه غير عاكس 1 بت يتميز بخطين مستقلين لإمداد الطاقة القابلة للتكوين. يتتبع المنفذان A و B إمداد VCCA وإمداد VCCB على التوالي. نطاق جهد الإمداد هو 1.2 فولت إلى 5.0 فولت للمنفذ A و 1.65 فولت إلى 5.5 فولت للمنفذ B. يوفر الجهاز وظيفة ترجمة ثنائية الاتجاه بين عقد الجهد المختلفة (بما في ذلك 1.2 فولت و 1.5 فولت و 1.8 فولت و 2.5 فولت و 3.3 فولت و 5 فولت). يحتوي SGM4554 على وظيفة تمكين الإخراج (OE) ، والتي تتحكم في حالات المخرجات. عندما ينخفض OE ، تدخل جميع المخرجات في حالة المعاوقة العالية. يجب توصيل OE بـ GND عبر مقاومة سحب لأسفل ، وتعتمد قيمة المقاوم الأدنى على قدرة مصدر التيار للسائق. يتوفر SGM4554 في حزم Green UTDFN-1.45 ×؛ 1-6L و SC70-6. إنه يعمل على نطاق درجة حرارة محيطة من -40 درجة مئوية إلى +85 درجة مئوية.
الميزات الرئيسية
• نطاق جهد إمداد الطاقة (VCCA &le؛ VCCB)
؛ • المنفذ A: 1.2 فولت إلى 5.0 فولت
؛ • المنفذ B: 1.65 فولت إلى 5.5 فولت
• دعم عزل VCCA أو VCCB
؛ • عندما يكون VCCA أو VCCB منخفضًا ، يدخل الجهاز في وضع إيقاف التشغيل
• دائرة إدخال OE المشار إليها في VCCA
• دعم وظيفة إيقاف التشغيل الجزئي
• دعم إخراج الدفع والسحب
• استهلاك منخفض للطاقة
• نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية

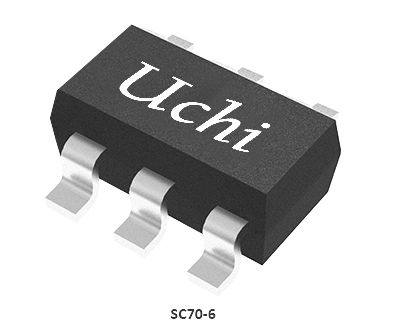

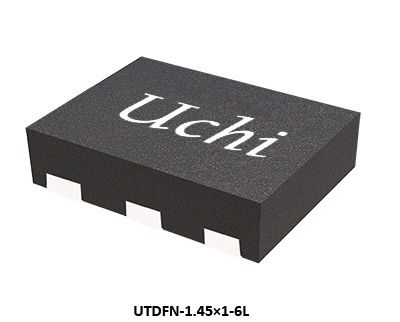

• متوفر في حزم Green UTDFN-1.45 ×؛ 1-6L و SC70-6
التطبيقات
جهاز إرسال / استقبال غير متزامن عالمي
الإدخال / الإخراج للأغراض العامة (GPIO)
الإدخال / الإخراج للأغراض العامة (GPIO)
تطبيق نموذجي
دبوس ؛ تكوينات ؛
دبوس الوصف
دليل اختيار المنتج
|
المترجمون
لكل
الحزمة
|
رقم الجزء |
البيانات
معدل
(ميغابايت في الثانية)
|
Vcc
(الخامس)
|
VL
نطاق
(الخامس)
|
VCCA
نطاق
(الخامس)
|
VCCB
نطاق
(الخامس)
|
ثنائي الاتجاه
|
VCC
إيقاف التشغيل
حالة الإدخال / الإخراج
|
إيقاف التشغيل ICC
الحد الأقصى
(μA)
|
منطق
الناتج
|
الحزمة
|
الميزات |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1.2 ~ 5.0 | 1.65 ~ 5.5 | نعم | Hi-Z | 10 | الدفع والسحب |
SC70-6، UTDFN-1.45 ×؛ 1-6L
|
مغير مستوى GPIO
|
||
| 1 | SGM4555 | 2.7 ~ 5.5 | 1.4 ~ 5.5 | نعم | منخفض |
TQFN-2 ×؛ 2-12L، TQFN-3 ×؛ 3-16L
|
واجهة البطاقة
|
|||||
| 2 | SGM4556 | 100 | 1.2 ~ 5.0 | 1.65 ~ 5.5 | نعم | Hi-Z | 10 | الدفع والسحب |
SOT-23-8، XTDFN-1.4 ×؛ 1-8L
|
مغير مستوى GPIO
|
||
| 2 | SGM4558 | 2.7 ~ 5.5 | 1.4 ~ 5.5 | نعم | منخفض | 2 |
XTDFN-1.35 ×؛ 1-8L
|
واجهة SIM / البطاقة الذكية
|
||||
| 1 | SGM4560 | 3.3 ~ 5.5 | 1.6 ~ 5.5 | نعم | منخفض | 8 |
TSSOP-14
|
واجهة بطاقة CA
|
||||
| 1 | SGM4561 | 5.0 ~ 5.5 | 1.6 ~ 5.5 | نعم | منخفض |
MSOP-10
|
واجهة HDMI
|
|||||
| 4 | SGM4563 | 100 | 1.2 ~ 5.5 | 1.65 ~ 5.5 | لا | Hi-Z | 5 | الدفع والسحب |
SOIC-14، UTQFN-1.8 ×؛ 1.8-12L
|
ناقل SPI أو واجهة UART
|
||
| 4 | SGM4564 | 100 | 1.2 ~ 5.5 | 1.65 ~ 5.5 | نعم | Hi-Z | 12/9 | الدفع والسحب |
SOIC-14، UTQFN-1.8 ×؛ 1.8-12L، TQFN-2 ×؛ 2-12L
|
مغير مستوى GPIO
|
||
| 1 | SGM4565 | 1.08 ~ 1.98 | 1.62 ~ 3.6 | نعم | منخفض | تصريف مفتوح |
UTQFN-1.8 ×؛ 1.4-10L، WLCSP-1.06 ×؛ 1.06-9B
|
مترجم مستوى واجهة بطاقة SIM
|
||||
| 6 | SGM4566 | 100 | 1.2 ~ 5.5 | 1.65 ~ 5.5 | نعم | Hi-Z | 12/9 | الدفع والسحب |
TSSOP-16، TQFN-2.6 ×؛ 1.8-16L
|
مغير مستوى GPIO
|
||
| 8 | SGM4568 | 100 | 1.2 ~ 5.5 | 1.65 ~ 5.5 | نعم | Hi-Z | 12/9 | الدفع والسحب |
TSSOP-20، TQFN-3 ×؛ 3-20L
|
مغير مستوى GPIO
|
||
| 4 | SGM4570Q | 24/2 | 1.65 ~ 3.6 | 2.3 ~ 5.5 | نعم | Hi-Z | تصريف مفتوح / دفع وسحب |
TSSOP-14
|
السيارات ، التصريف المفتوح ، جهاز الإرسال والاستقبال ثنائي الإمداد
|
|||
| 4 | SGM4573 | 24/2 | 1.65 ~ 3.6 | 2.3 ~ 5.5 | نعم | Hi-Z | تصريف مفتوح / دفع وسحب |
TSSOP-14، TQFN-3.5 ×؛ 3.5-14AL
|
تصريف مفتوح ، جهاز إرسال واستقبال ثنائي الإمداد
|
|||
| 4 | SGM4574 | 24/2 | 1.65 ~ 5.5 | 2.3 ~ 5.5 | نعم | Hi-Z | تصريف مفتوح / دفع وسحب |
SOIC-14، UTQFN-1.8 ×؛ 1.8-12L، TQFN-2 ×؛ 2-12، TQFN-3.5 ×؛ 3.5-14AL
|
مغير مستوى GPIO
|
|||
| 6 | SGM4576 | 24/2 | 1.65 ~ 5.5 | 2.3 ~ 5.5 | نعم | Hi-Z | تصريف مفتوح / دفع وسحب |
TQFN-2.6 ×؛ 1.8-16L
|
مغير مستوى GPIO
|
|||
| 8 | SGM4578 | 24/2 | 1.65 ~ 5.5 | 2.3 ~ 5.5 | نعم | Hi-Z | تصريف مفتوح / دفع وسحب |
TSSOP-20، TQFN-3 ×؛ 3-20L
|
مغير مستوى GPIO
|
|||
| 15 | SGM4590 | 2.5 ~ 5.5 | لا |
TQFN-4 ×؛ 4-32L
|
مغير مستوى GOA Panel 15-Channel
|
|||||||
| 4 | SGM4T245 | 1.2 ~ 5.0 | 1.2 ~ 5.0 | نعم | Hi-Z | الدفع والسحب |
TSSOP-16، TQFN-2.6 ×؛ 1.8-16L
|
جهاز إرسال واستقبال ثنائي الإمداد 4 بت
|
||||
| 8 | SGM8T245 | 1.2 ~ 5.0 | 1.2 ~ 5.0 | نعم | Hi-Z | الدفع والسحب |
TSSOP-24، TQFN-5.5 ×؛ 3.5-24L
|
جهاز إرسال واستقبال ناقل ثنائي الإمداد 8 بت
|
||||
| 8 | SGM8T245S | 1.2 ~ 5.5 | 1.2 ~ 5.5 | نعم | Hi-Z | الدفع والسحب |
TSSOP-24، TQFN-5.5 ×؛ 3.5-24L
|
جهاز إرسال واستقبال ناقل ثنائي الإمداد 8 بت
|
تعمل الدوائر المتكاملة (ICs) كأساس للإلكترونيات الحديثة ، مما يوفر حجمًا صغيرًا واستهلاكًا منخفضًا للطاقة وأداءً قويًا وموثوقية عالية. تستخدم على نطاق واسع في الإلكترونيات الاستهلاكية والتطبيقات الصناعية والاتصالات وإلكترونيات السيارات والمعدات الطبية وأنظمة الفضاء / الدفاع.
توفر Uchi Electronics حلول معالجة تناظرية وإشارات مختلطة عالية الأداء للأتمتة الصناعية والطاقة الجديدة والسيارات والاتصالات والحوسبة والإلكترونيات الاستهلاكية وتطبيقات المعدات الطبية.
؛ يوضح هذا الحل تطبيق الدائرة المتكاملة لوحدة الإخراج الرقمي. للحصول على المساعدة في اختيار المنتج المناسب ، يرجى الاتصال بفريق الدعم الفني لدينا.
