مصفوفة تبديل فيديو ذات 12 مدخل و 9 مخرجات مع دوائر تشغيل للمخرجات، ومشبك للمدخلات، ودوائر تحيز مدمجة في الدائرة المتكاملة
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM6501 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| نطاق جهد الإمداد (تيار مستمر): | -0.3 فولت إلى 6 فولت | نطاق جهد الإدخال/الإخراج التناظري والرقمي: | -0.3 فولت إلى VCC + 0.3 فولت |
|---|---|---|---|
| تيار الإخراج لكل قناة: | 40 مللي أمبير (كحد أقصى) | درجة حرارة التقاطع: | + 150 درجة |
| نطاق درجة حرارة التخزين: | -65 درجة إلى + 150 درجة | درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 |
| إتش بي إم (SSOP-28): | 8000 فولت | إتش بي إم (TSSOP-28): | 7000 فولت |
| سي دي إم: | 2000 فولت | مم: | 400 فولت |
| إبراز: | دائرة متكاملة لمصفوفة تبديل الفيديو ذات 12 مدخل,مفتاح فيديو بـ 9 مخرجات مع مشغلات,دائرة متكاملة مع دوائر تحيز,9-output video switch with drivers,integrated circuit with bias circuitry |
||
منتوج وصف

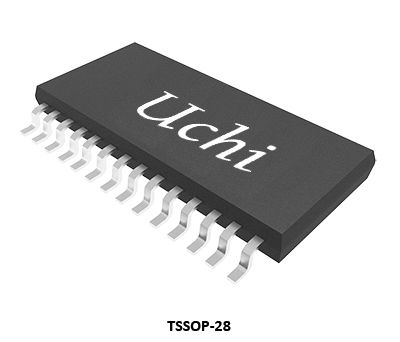

12 مدخل، 9 مخرجات مصفوفة مفتاح الفيديو مع محركات تشغيل الإخراج، مشبك الإدخال، ودارة التحيز الدائرة المتكاملة IC
SGM6501 هي مصفوفة مفتاح فيديو يحتوي على 12 قناة دخول و 9 قنوات خروج.ويدعم مدخل واحد إلى مخرج واحد أو مدخل واحد إلى المزيد من المخرجاتيتم تكوين خريطة التوجيه بواسطة واجهة سلسلة متوافقة مع I2C. SGM6501 لديه وظيفة مشبك المدخل ودورة التحيز ، يمكن اختيار مشبك المدخل أو وضع التحيز من خلال واجهة I2C.يتم دعم المشبك المتكامل من خلال كل مدخلتتمثل وظيفتها في تعيين مستوى التزامن في مخرج الفيديو إلى ما يقرب من 600mV. إذا كانت إشارة التزامن (Chroma ، Pb ، Pr) غائبة ، فإن المدخل متحيز بنحو 1.3V ، وهو مركز نطاق الجهد المدخل.SGM6501 متوفر في الحزم الخضراء SSOP-28 وTSSOP-28يعمل على نطاق درجة الحرارة المحيطة من -40°C إلى +85°C.
الخصائص الرئيسية
● نطاق التيار الكهربائي من إمدادات واحدة: 3.1 فولت إلى 5.5 فولت
● 12 × 9 مصفوفة التبديل عبر نقطة
● يدعم الفيديو بدقة قياسية (SD) و ProgressiveScan (PS) و High Definition (HD)
● -3dB عرض النطاق: 84MHz
● صوت عبور منخفض: -74 ديسيبل عند 1 ميغا هرتز
● خيارات مكاسب قابلة للبرمجة:6dB، 7dB، 8dB، أو 9dB
● دائرة تحيز المدخل ووظيفة مشبك المدخل
● يدعم واجهة I2C المتسلسلة
● محركات الخروج ذات الحمل المزدوج 75Ω
● المدخلات والمخرجات المرتبطة بتيار التيار المتردد أو المتردد
● متوفرة في حزم SSOP-28 الخضراء و TSSOP-28
التطبيقات
الأمن والمراقبة
التلفزيون و HDTV
نظام الترفيه للسيارات
مراكز الإعلام
توجيه الفيديو
صناديق الكابلات والقمر الصناعي
التلفزيون و HDTV
نظام الترفيه للسيارات
مراكز الإعلام
توجيه الفيديو
صناديق الكابلات والقمر الصناعي
تكوينات الدبوس ووصف الدبوس
دليل اختيار المنتج
| رقم الجزء | النوع |
Vcc
(V)
|
عرض النطاق
@-3dB
(ميه هرتز)
|
التحكم
واجهة
|
RON
(Ω)
|
RON
مسطحة
(Ω)
|
CON
(pF)
|
كوف
CS/CD
(pF)
|
الصوت المتقاطع
النوع
(dB)
|
حقن الشحنة
النوع
(بي سي)
|
الحزمة
|
الخصائص |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12 × 9 | 3. 1 ~ 5.5 | 84 |
أنا2ج |
-74 |
SSOP-28، TSSOP-28
|
12×9، معطف
|
|||||
| SGM6502 | 8 × 6 | 3. 1 ~ 5.5 | 88 |
أنا2ج |
-77 |
TSSOP-24
|
8×6، معطف
|
|||||
| SGM6503 | 1.8~55 | 400 |
إدخال/خروج |
3.5/0.45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
تبادل بطاقة SIM I/F
|
|||
| SGM6504 | (2:2) × 4 | 1.8~55 | 400 | إدخال/خروج | 12 | 3.5 | 12 | -80 | 2.5 |
TQFN-3×3-20L
|
4-2:2المبادلة السلبية
|
|
| SGM6505 | (1:2) × 6 | 2 ~ 5 | 450 | إدخال/خروج | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |
TSSOP-24,TQFN-4 ×4-24L
|
ستة قنوات 1: 2 مضاعف
|
| SGM6510 | 16 × 4 | 2.7~55 | 120 | أنا2ج | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4 ×4-28L
|
16×4، سلبية
|
|
| SGM6511 | 16 × 8 | 2.7~55 | 120 | أنا2ج | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L،LQFP-7×7-32L
|
16×8، سلبية
|
|
| SGM6512 | 1:16 | 3.3 ~ 13.2 | 80 | إدخال/خروج | 24 | 12 | 75 | 8/70 | -70 | 25 |
TQFN-5×5-32L، TSSOP-28
|
1:16، مضاعف
|
| SGM6513 | (1: 8) × 2 | 3.3 ~ 13.2 | 135 | إدخال/خروج | 24 | 12 | 50 | 8/36 | -70 | 25 |
TQFN-5×5-32L، TSSOP-28
|
المزدوج الأول:8، مضاعف
|
| SGM6514 | 16 × 8 | 2.7~55 | 250 | أنا2ج | 30 | 8 | 50 | -110 | 7 |
LQFP-7 ×7-32L
|
السرعة العالية، 16 × 8، السلبية، I2C واجهة
|
|
| SGM6515 | 1:8 | 3.3 ~ 13.2 | 80 | إدخال/خروج | 24 | 12 | 75 | 8/70 | -70 | 25 |
TSSOP-16
|
1:8، مضاعف
|
| SGM6516 | 16 × 8 | 4.5 ~ 13.2 | 45 | إدخال/خروج | 40 | 65 | 25 | -47 |
LQFP-10 × 10-44L
|
16×8، سلبية
|
||
| SGM65231 | SPST × 8 | 2.3~36 | 500 | إدخال/خروج | 4.5 | 17.2 | 13.5 |
TQFN-4.5 × 3.5-20L، TSSOP-20
|
8-بيت SPST، الجهد المنخفض، واسعة النطاق الترددي الكهربائي الباص البديل
|
|||
| SGM65232 | (1:2) × 32 | 3.3~5 | 100 | إدخال/خروج | 11 | 26 | 13 | -60 |
LQFP-14 × 14-100L
|
سرعة عالية، 32-بيت 2: 1 حافلة متعددة
|
||
| SGM6533 | (1:3) × 3 | 2.5 ~ 5.5 | 350 | إدخال/خروج | 7 | -60 |
TQFN-3×3-20L، TSSOP-20
|
السرعة العالية، 3-1:3
|
||||
| SGM7220 | النوع C | 2.7~5 | الدخول والخروجأنا2ج |
UTQFN-1.6×1.6-12L
|
تكوين USB من النوع C ، منطق القناة والتحكم في الموانئ
|
|||||||
| SGM7232 | (1:3) × 2 | 2.7~43 | 380/400 | إدخال/خروج | 4/9 | 18 | 7 | -90 |
UTQFN-2.2×1.4-12L
|
السرعة العالية، 2-1-3 Multiplexer
|
||
| SGM7300A/B | 2:1 | 3.0~36 | 9000/12000 | إدخال/خروج | 5 | 1.5 |
TLGA-2.5 × 4.5-20L
|
3.3 فولت، التفاضل القناة الثانية، 2:1 Multiplexer/Demultiplexer Switches
|
