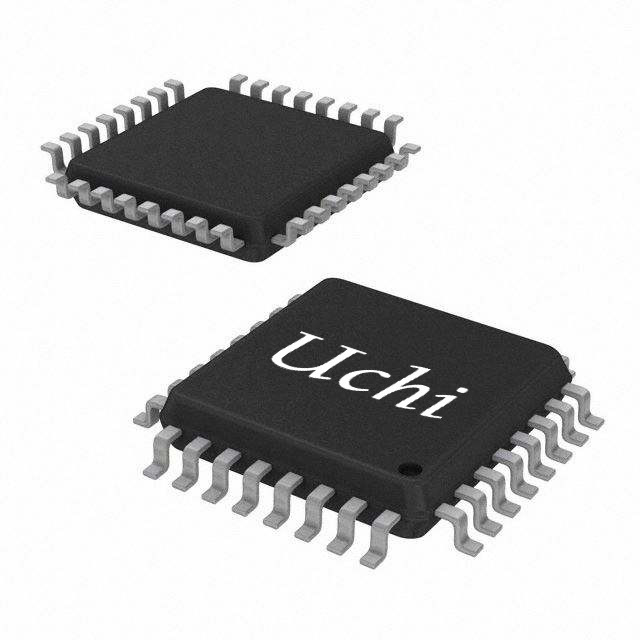

2Vrms بدون قبعة إلى 3Vrms محرك خط مع IC الدائرة المتكاملة مكاسب قابلة للتعديل
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM8902 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| الجهد توريد: | -0.3 فولت إلى 6 فولت | جهد المدخلات: | VSS - 0.3 فولت إلى VDD + 0.3 فولت |
|---|---|---|---|
| الحد الأدنى لمقاومة الحمل (RL): | 600Ω | إن إلى GND: | -0.3 فولت إلى VDD + 0.3 فولت |
| درجة حرارة التقاطع: | + 150 درجة | نطاق درجة حرارة التخزين: | -65 درجة إلى + 150 درجة |
| درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 | HBM: | 4000 فولت |
| سي دي إم: | 1000V | مم: | 300V |
| إبراز: | 2Vrms إلى 3Vrms مدرب الخط IC,دائرة متكاملة قابلة للتعديل,محرك خط MOSFET عالي الطاقة,adjustable gain integrated circuit,high power MOSFET line driver |
||
منتوج وصف
محرك خط بدون غطاء 2Vrms إلى 3Vrms مع دائرة IC متكاملة قابلة للتعديل
SGM8902 هو برنامج تشغيل خط ستيريو من 2Vrms إلى 3Vrms منبثقة/نقرة مجانية. الجهاز مثالي لتطبيقات العرض الفردي. يمكن أن يؤدي التصميم بدون غطاء إلى التخلص من مكثفات حجب التيار المستمر لعدد أقل من المكونات وبتكلفة منخفضة. يحتوي SGM8902 على مدخلات تفاضلية وقادر على دفع 2Vrms إلى حمل 2.5 كيلو أوم مع جهد إمداد 3.3 فولت. يساعد التحكم المدمج في إيقاف التشغيل أيضًا على التحكم في التشغيل/الإيقاف بدون نقرات. يمكن ضبط الكسب من قبل المستخدمين من ±1V/V إلى ±10V/V من خلال مقاومات الكسب الخارجية التي تسمح أيضًا بتنفيذ مرشح تمرير منخفض من الدرجة الثانية لتكمل محولات SOC وDAC. لا يتطلب SGM8902 مصدر طاقة. تولد مضخة الشحن المدمجة سكة طاقة سالبة للإخراج تبلغ 2Vrms توفر إزاحة أرضية نظيفة وخالية من النقرات. يتوفر SGM8902 في حزمة TSSOP-14 باللون الأخضر. إنه يعمل في نطاق درجة حرارة محيطة من -40 درجة مئوية إلى +85 درجة مئوية
الميزات الرئيسية
● نطاق جهد الإمداد: 3 فولت إلى 5.5 فولت
● جهد الخرج في حمل 2.5 كيلو أوم
2Vrms عند جهد إمداد 3.3 فولت
3Vrms عند جهد إمداد 5V
● هيكل بدون غطاء
البوب/النقر المجاني
يزيل مكثفات حجب التيار المستمر
يوفر استجابة التردد المسطح
● المدخلات التفاضلية
● انخفاض مستوى الضجيج وTHD
SNR = 114 ديسيبل (TYP)
VN = 5.5μVrms (TYP)
THD+N = 0.001% (f = 1 كيلو هرتز)
● -40 درجة مئوية إلى +85 درجة مئوية نطاق درجة حرارة التشغيل

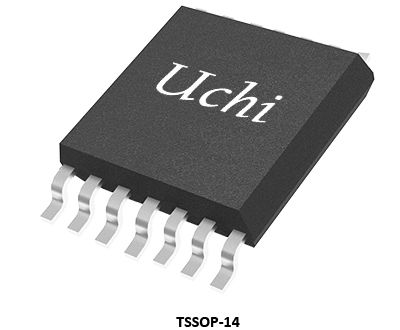

● متوفر في حزمة TSSOP-14 باللون الأخضر
التطبيقات
تلفزيون ال سي دي
جهاز فك التشفير
مسرح منزلي
مشغلات أقراص بلو راي DVD
جهاز فك التشفير
مسرح منزلي
مشغلات أقراص بلو راي DVD
دائرة التشغيل النموذجية
تكوينات دبوس
تكوينات دبوس
دليل اختيار المنتج
| رقم الجزء | الجهد الناتج
رل = 2.5 كيلو أوم
THD = 1%، VCC = 5.0 فولت
|
الجهد الناتج
رل = 2.5 كيلو أوم
THD = 1%، VCC = 3.3 فولت
|
ستيريو
أو
كثرة الوحيدات
|
VCC
(الخامس)
|
التفاضلي
مدخل
|
اغلق
منطق
|
اغلق
حاضِر
(ميكروأ)
|
انقر البوب
قمع
|
طَرد
|
سمات |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 3.05 فولت مللي ثانية | 2.05 فولت مللي ثانية | ستيريو | 3.0 ~ 5.5 | نعم |
نشط منخفض
|
130 | نعم |
TSSOP-14
|
600أومبرنامج تشغيل خط الصوت
|
| SGM8903 | 3.05 فولت مللي ثانية | 2.05 فولت مللي ثانية | ستيريو | 3.0 ~ 5.5 | نعم | نشط منخفض | 130 | نعم |
TSSOP-14
|
600أومبرنامج تشغيل خط الصوت مع وظيفة UVP
|
| SGM8904 | 3.05 فولت مللي ثانية | 2.05 فولت مللي ثانية | ستيريو | 3.0 ~ 5.5 | لا | نشط منخفض | 130 | نعم |
مسوب-10
|
600أومبرنامج تشغيل خط الصوت مع وظيفة UVP
|
| SGM8905 | 3.05 فولت مللي ثانية | 2.05 فولت مللي ثانية | ستيريو | 3.0 ~ 5.5 | لا | نشط منخفض | 130 | نعم |
MSOP-10 (الوسادة المكشوفة)
|
600أومبرنامج تشغيل خط الصوت مع وظيفة UVP |
| SGM8909 | 3.05 فولت مللي ثانية† | 2.05 فولت مللي ثانية† | ستيريو | 3.0 ~ 5.5 | لا | نشط منخفض | 3400 | نعم | TSSOP-14 |
برنامج تشغيل خط الصوت مع التحكم في توقيت التشغيل/إيقاف التشغيل
|
| SGM89000 | 2.05 فولت مللي ثانية | ستيريو | 3.0 ~ 5.5 | نعم | نشط منخفض | 130 | نعم | TSSOP-14 | 600أومبرنامج تشغيل خط الصوت مع وظيفة UVP | |
| SGM89111 | 3.05 فولت مللي ثانية | 2.05 فولت مللي ثانية | ستيريو | 3.0 ~ 5.5 | نعم | نشط منخفض | نعم | TSSOP-20 |
برنامج تشغيل خط الصوت مع برنامج تشغيل الفيديو
|
|
| SGM89112 | 3.05 فولت مللي ثانية | 2.05 فولت مللي ثانية | ستيريو | 3.0 ~ 5.5 | لا | نشط منخفض | نعم | TSSOP-16 | برنامج تشغيل خط الصوت مع برنامج تشغيل الفيديو |
ملاحظة: † رل= 600 أوم
تعمل الدوائر المتكاملة (ICs) كأساس للإلكترونيات الحديثة، حيث توفر حجمًا صغيرًا واستهلاكًا منخفضًا للطاقة وأداءً قويًا وموثوقية عالية. يتم استخدامها على نطاق واسع في الإلكترونيات الاستهلاكية والتطبيقات الصناعية والاتصالات وإلكترونيات السيارات والمعدات الطبية وأنظمة الطيران/الدفاع.
توفر شركة Uchi Electronics حلول معالجة تناظرية ومختلطة عالية الأداء للإشارات الصناعية والطاقة الجديدة والسيارات والاتصالات والحوسبة والإلكترونيات الاستهلاكية وتطبيقات المعدات الطبية.
يوضح هذا الحل تطبيق الدوائر المتكاملة في أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المكتبية. للمساعدة في اختيار المنتج المناسب، يرجى الاتصال بفريق الدعم الفني لدينا.
