دائرة متكاملة مرجعية قابلة للبرمجة بدقة
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM431 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| جهد الكاثود (1)، VKA: | 40 فولت | سويك-8، θJA: | 126 درجة مئوية/واط |
|---|---|---|---|
| سوت-23، θJA: | 245 درجة مئوية/واط | سوت-23-5، θJA: | 210 درجة مئوية/واط |
| سوت-89-3، θJA: | 71 درجة مئوية/واط | SC70-6، θJA: | 210 درجة مئوية/واط |
| درجة حرارة التقاطع: | + 150 درجة | نطاق درجة حرارة التخزين: | -65 درجة إلى + 150 درجة |
| درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 | HBM: | 4000 فولت |
| سي دي إم: | 1000V | ||
منتوج وصف
الدقة البرمجة مرجعية الدائرة المتكاملة IC
SGM431x هو مرجع للجهد المتحرك الدقيق القابل للبرمجة والذي يمكن استخدامه في العديد من التطبيقات. إنه جهاز خروجي قابل للتعديل من ثلاثة محطات يمكنه الحفاظ على استقراره تحت جميع الأحمال السعة.يتطلب ذلك مقاومتين خارجيتين في التطبيق لضبطجهد الخروج إلى أي قيمة بين VREF و 36Vجميع الإصدارات لديها الحد الأقصى للتيار التشغيلي من 100mA.SGM431x يحتوي على عائق ديناميكي منخفض، ضجيج منخفض،ومعامل درجة حرارة منخفضة لضمان فولتاج الخروج قابل للتعديل على نطاق واسع من درجات الحرارة والتياراتهذه الأداءات العالية تجعلها مناسبة جداً لتطبيقات متعددة، مثل مكونات الصوت الدقيقة ومصادر الطاقة المتحولة بالعودة.SOT-89-3، SOT-23-5 و SC70-6 الحزم.SGM431B متوفر في الحزم الخضراء SOIC-8، SOT-23، SOT-89-3 و SOT-23-5
الخصائص الرئيسية
● فولتاج الخروج القابل للتعديل: VREF إلى 36 فولت
● القدرة على التيار الصناعي: 1mA إلى 100mA
● تحمل الجهد المرجعي عند +25°C:
SGM431: 1% (الدرجة القياسية)
SGM431B: 0.5% (الدرجة B)
● معادلة الإخراج: 0.1Ω (TYP)
● تغير درجة الحرارة: 5mV (TYP)
● استقرار عالي تحت الحمل الكهربائي
● ضوضاء منخفضة
● نطاق درجة حرارة التشغيل من -40°C إلى +125°C

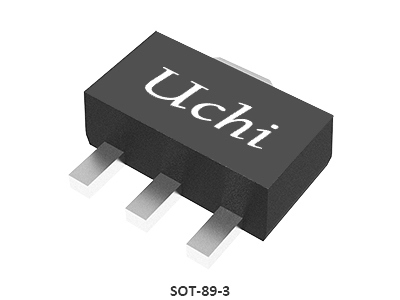

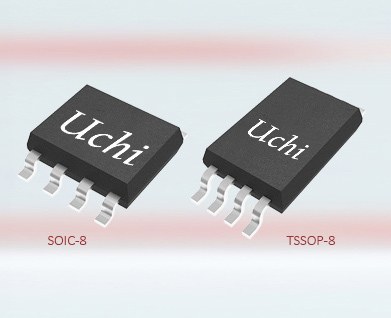

● SGM431 متوفر في حزم الخضراء SOIC-8، SOT-23، SOT-89-3، SOT-23-5 و SC70-6
● SGM431B متوفر في الحزم الخضراء SOIC-8، SOT-23، SOT-89-3 و SOT-23-5
التطبيقات
معدات محمولة تعمل بالبطاريات
مراقبة الجهد
إمدادات الطاقة المتبادلة للعودة
أدوات
اختبار المنتج
مكونات الصوت الدقيقة
مراقبة الجهد
إمدادات الطاقة المتبادلة للعودة
أدوات
اختبار المنتج
مكونات الصوت الدقيقة
تطبيق نموذجي
تكوينات الدبوس
تكوينات الدبوس
دليل اختيار المنتج
| رقم الجزء |
فـي
(V)
|
الإشارة الجهد
|
الدقة الاولى
|
إعلان
دقيقة (V)
|
VO Adj
الحد الأقصى (V)
|
مركز التنظيم
دقيقة (μA)
|
الحرارة
المعامل
الحد الأقصى (ppm/°C)
|
التشغيل
الحرارة
النطاق (°C)
|
IOUT/IKA
الحد الأقصى (ما)
|
الحزمة
|
الخصائص |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM431 | 2.5 | (أدج) | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 إلى +125
|
100 |
SOIC-8،SOT-23،SOT-89-3،SOT-23-5،SC70-6
|
جهاز تنظيم المقاطعة الدقيق القابل للتعديل
|
| SGM431VB | 1.24 | (أدج) | 0.5 | 1.24 | 18 | 65 |
-40 إلى +125
|
70 |
SOT-23
|
جهاز تنظيم المقاطعة الدقيق القابل للتعديل
|
|
| SGM432 | 2.5 | (أدج) | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 إلى +125
|
100 |
(سوث-89-3،سوث-23,سوث-23-5)
|
جهاز تنظيم المقاطعة الدقيق القابل للتعديل
|
| SGM4025 | 1.25,2.048 |
ثابتة
|
0.1 | 230† | 30 |
-40 إلى +125
|
10 |
UTQFN-1.5 × 1.5-8L
|
30 جزء في المئة°C، 230μA، مرجع الجهد CMOS
|
||
| SGM4027 | 2.048,2.5 |
ثابتة
|
0.1 | 245† | 35 |
-40 إلى +125
|
10 |
SOT-23
|
35 جزء في المئة°C، 245μA، مرجع الجهد CMOS
|
||
| SGM4029 | 2.5,3.0,4.096 |
ثابتة
|
0.1 | 1450† | 10 |
-40 إلى +125
|
10 |
المواصفات
|
ضوضاء منخفضة، مدفوعة منخفضة، مرجعية الجهد الدقيق
|
||
| SGM4040B |
2.5 |
ثابتة
|
0.2 | 48 |
20†
|
-40 إلى +125
|
15† |
SOT-23
|
ميكرو-طاقة، الدقة تشنت مرجعية الجهد
|
||
| SGM4051C | 1.2(أدج) |
تمّ إصلاحه، (أدج)
|
0.5 | 1.206 | 10 | 45 | 20† |
-40 إلى +125
|
12† |
SC70-5، SOT-23
|
ميكرو-طاقة، الدقة تشنت مرجعية الجهد
|
ملاحظة: † القيم النموذجية @ 25°C
تعمل الدوائر المتكاملة (ICs) كأساس للإلكترونيات الحديثة ، حيث تقدم حجمًا صغيرًا واستهلاك طاقة منخفض وأداء قوي وموثوقية عالية.وهي تستخدم على نطاق واسع في الإلكترونيات الاستهلاكية، التطبيقات الصناعية، الاتصالات، الإلكترونيات السيارات، المعدات الطبية، ونظم الطيران / الدفاع.
يوچي الإلكترونيات توفر حلول عالية الأداء التناظرية ومختلطة إشارة معالجة للأتمتة الصناعية، الطاقة الجديدة، السيارات، الاتصالات، الحوسبة،تطبيقات الإلكترونيات الاستهلاكية والمعدات الطبية.
يوضح هذا الحل تطبيق الدوائر المتكاملة في لوحة إمدادات الطاقة الراديوية لمحطة القاعدة. للحصول على المساعدة في اختيار المنتج المناسب، يرجى الاتصال بفريق الدعم الفني لدينا.
