8 قنوات، محول رقمي إلى تناظري 8 بت مع دائرة متكاملة لمضخم التشغيل الخارجي IC
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM5347-8 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| VCC: | -0.3 فولت إلى 6.5 فولت | نطاق جهد الإدخال، VIN: | -0.3 فولت إلى VCC + 0.3 فولت |
|---|---|---|---|
| SOIC-16: | 90 درجة مئوية/واط | TSSOP-16: | 120 درجة مئوية/واط |
| درجة حرارة التقاطع: | + 150 درجة | نطاق درجة حرارة التخزين: | -65 درجة إلى + 150 درجة |
| درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 | HBM: | 4000 فولت |
| سي دي إم: | 1000V | ||
منتوج وصف
8 قنوات، محول 8 بت من رقمي إلى تناظري مع مضخم تشغيلي للخرج، دائرة متكاملة IC
يتميز SGM5347-8 بـ 8 قنوات من محول رقمي إلى تناظري 8 بت (DAC) مع مضخمات الإخراج. يوفر مضخم الإخراج قدرة محرك تيار عالية. يتم إدخال البيانات الرقمية عبر ناقل الارتباط التسلسلي. مطلوب ثلاثة خطوط تحكم فقط، ويمكن استخدام الاتصالات المتتالية. يوفر SGM5347-8 إمكانية سلسلة ديزي، والتي يمكنها تحديث عدة SGM5347-8s في وقت واحد باستخدام واجهة تسلسلية واحدة. يتوفر SGM5347-8 في حزم Green SOIC-16 وTSSOP-16. تعمل في نطاق درجة حرارة محيطة تتراوح من -40 درجة مئوية إلى +125 درجة مئوية.
الميزات الرئيسية
● استهلاك منخفض للطاقة (0.5 ميجاوات/قناة)
● دمج 8 قنوات DAC 8 بت
● مضخم الإخراج التناظري المدمج: تيار المغسلة/المصدر مع التحكم في التيار القصير
● تشغيل السلسلة التعاقبية
● تحديث مخرجات 8 قنوات في وقت واحد
● وظيفة إيقاف تشغيل القناة المستقلة 0.6μA (TYP) ICC لوضع خفض الطاقة
● يمكن ضبط نطاق التحويل إلى D/A بشكل مستقل عن طريق فصل مصدر الطاقة لواجهة MCU ومضخم التشغيل ومصدر الطاقة لـ DAC
● يمكن التحكم فيه مباشرة بواسطة وحدة MCU 3V
● إعادة ضبط التشغيل: إعادة ضبط الإخراج إلى GND
● إدخال البيانات التسلسلية: تشغيل يصل إلى 2.5 ميجاهرتز
● نطاق جهد مصدر الطاقة: 2.8 فولت إلى 5.5 فولت

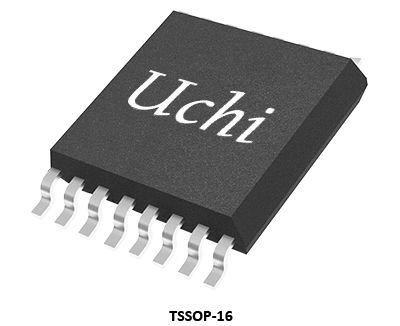

● متوفر باللون الأخضر SOIC-16 وTSSOP-16
التطبيقات
مستشعر مقاومة عالية
الأجهزة الدقيقة
مكبر للصوت الضوئي
مرشح حلقة مقفل المرحلة
صوت احترافي عالي الجودة
طبي
أكل
مضخم إخراج DAC
الأجهزة الدقيقة
مكبر للصوت الضوئي
مرشح حلقة مقفل المرحلة
صوت احترافي عالي الجودة
طبي
أكل
مضخم إخراج DAC

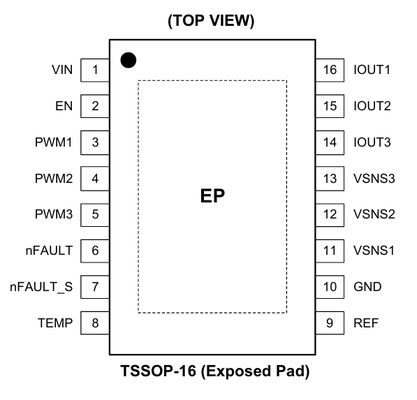

تكوينات دبوس
دليل اختيار المنتج
| رقم الجزء |
دقة
(أجزاء)
|
معدل التحديث
(سبس)
|
الإخراج
القنوات |
الجهد الناتج
يتراوح
(الخامس)
|
مرجع
|
Vد
(الخامس)
|
إنل
(لسب)
|
الاسم المميز
(لسب) |
خطأ في الإزاحة
(بالسيارات)
|
خطأ في الربح
(% من معدل الاستقرار المالي)
|
كسب الانجراف
(جزء في المليون/درجه مئوية)
|
وقت تسوية الإخراج
(μق)
|
التشغيل
أناس
(μأ)
|
خفض الطاقة
أناس
(μأ)
|
التشغيل
درجة حرارة
يتراوح (درجه مئوية)
|
طَرد
|
سمات |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90 ألف | 8 |
0 ~ فالمرجع
|
خارجي
|
2.8 ~ 5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 إلى +125
|
سويك-16، تسوب-16
|
8 قنوات، DAC 8 بت مع مضخم تشغيلي للإخراج
|
| SGM5347-10 | 10 | 83 ألف | 8 |
0 ~ فالمرجع
|
خارجي
|
2.8 ~ 5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 إلى +125
|
سويك-16، تسوب-16
|
8 قنوات، DAC 10 بت مع مضخم تشغيلي للإخراج
|
| SGM5347-12 | 12 | 77 ألف | 8 |
0 ~ فالمرجع
|
خارجي
|
2.8 ~ 5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 إلى +125
|
سويك-16، تسوب-16
|
8 قنوات، DAC 12 بت مع مضخم تشغيلي للإخراج
|
| SGM5348-8 | 8 | 200 ألف | 8 |
0 ~ فالمرجع
|
خارجي
|
2.8 ~ 5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 إلى +125
|
TSSOP-16
|
8 قنوات، DAC 8 بت مع مضخم تشغيلي للإخراج
|
| SGM5348-10 | 10 | 200 ألف | 8 |
0 ~ فالمرجع
|
خارجي
|
2.8 ~ 5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 إلى +125
|
TSSOP-16
|
8 قنوات، DAC 10 بت مع مضخم تشغيلي للإخراج
|
| SGM5348-12 | 12 | 140 ألف | 8 |
0 ~ فالمرجع
|
خارجي
|
2.8 ~ 5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 إلى +125
|
TSSOP-16، TQFN-3×3-16L
|
8 قنوات، DAC 12 بت مع مضخم تشغيلي للإخراج
|
| SGM5349-16 | 16 | 140 ألف | 8 |
0 ~ فالمرجع
|
خارجي
|
2.7 ~ 5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 800 | 1 |
-40 إلى +125
|
TSSOP-16، TQFN-4×4-16L
|
8 قنوات، 16 بت، واجهة SPI، DAC لإخراج الجهد
|
| SGM5351-16 | 16 | 140 ألف | 1 |
0 ~ فالمرجع
|
خارجي
|
2.7 ~ 5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 140 | 0.5 |
-40 إلى +125
|
مسوب-8
|
16 بت، خلل منخفض للغاية، DAC لإخراج الجهد
|
| SGM5352-16 | 16 | 140 ألف | 4 |
0 ~ فREFH
|
خارجي
|
2.7 ~ 5.5 | 6 | 0.5 | 1.5 | 0.01 | 2 | 10 | 450 | 0.45 |
-40 إلى +125
|
WLCSP-1.64×1.62-16B،TSSOP-16
|
16 بت، 4 قنوات، DAC لجهد الخرج
|
| SGM5353-16 | 16 | 700 ألف | 1 |
0 ~ فالمرجع- 1 إل إس بي
|
خارجي
|
2.7 ~ 5.5 | 0.15 | 0.3 | 0.015 | 0.0012 | 0.04 | 1.5 | 78 |
-40 إلى +125
|
SOIC-8، TDFN-3×3-8L
|
16 بت، إدخال تسلسلي، DAC لإخراج الجهد
|
|
| SGM5355-16 | 16 | 140 ألف | 1 |
0 ~ فالمرجع
|
خارجي
|
2.7 ~ 5.5 | 6 | 0.5 | 1.5 | 0.05 | 2 | 10 | 108 | 0.45 |
-40 إلى +125
|
WLCSP-0.82×1.22-6B،MSOP-8
|
16 بت، أنا2واجهة C، DAC الجهد الناتج
|
| SGM71612R8 | 16 | 140 ألف | 8 |
0 ~ فنسخة
|
داخلي/خارجي
|
2.7 ~ 5.5 | 1.8 | <1 | 0.7 | <0.4 | 1.5 | 5 | 800 | 0.45 |
-40 إلى +125
|
TSSOP-16، TQFN-4×4-16BL، FOCSP-2.6×2.6-16B
|
8 قنوات، 16 بت، واجهة SPI، DAC لإخراج الجهد
|
تعمل الدوائر المتكاملة (ICs) كأساس للإلكترونيات الحديثة، حيث توفر حجمًا صغيرًا واستهلاكًا منخفضًا للطاقة وأداءً قويًا وموثوقية عالية. يتم استخدامها على نطاق واسع في الإلكترونيات الاستهلاكية والتطبيقات الصناعية والاتصالات وإلكترونيات السيارات والمعدات الطبية وأنظمة الطيران/الدفاع.
توفر شركة Uchi Electronics حلول معالجة تناظرية ومختلطة عالية الأداء للإشارات الصناعية والطاقة الجديدة والسيارات والاتصالات والحوسبة والإلكترونيات الاستهلاكية وتطبيقات المعدات الطبية.
يوضح هذا الحل تطبيق الدوائر المتكاملة في أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المكتبية. للمساعدة في اختيار المنتج المناسب، يرجى الاتصال بفريق الدعم الفني لدينا.
