550 نانومتر، إدخال/إخراج من السكة إلى السكة، دائرة متكاملة لمضخم العمليات عالي الدقة
تفاصيل المنتج:
| مكان المنشأ: | Dongguan الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SGM8040-1/-2 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T ، Western Union |
| القدرة على العرض: | 5000pcs |
|
معلومات تفصيلية |
|||
| الجهد توريد: | 6V | المدخلات التناظرية (VIN+، VIN-): | (-VS) - 0.3 فولت إلى (+VS) + 0.3 فولت |
|---|---|---|---|
| جهد الإدخال التفاضلي: | |(-VS) - (+VS)| | درجة حرارة التقاطع: | + 150 درجة |
| نطاق درجة حرارة التخزين: | -65 درجة إلى + 150 درجة | درجة حرارة الرصاص (لحام ، 10 ثوانٍ): | + 260 |
| HBM: | 8000 فولت | مم: | 400 فولت |
| سي دي إم: | 1000V | نطاق درجة حرارة التشغيل: | -40 ℃ إلى +85 ℃ |
| إبراز: | مضخم عمليات عالي الدقة 550 نانومتر,مضخم عمليات إدخال/إخراج من السكة إلى السكة,دائرة متكاملة لموسفت الطاقة العالية,rail-to-rail I/O operational amplifier,high power MOSFET integrated circuit |
||
منتوج وصف
550nA، إدخال/إخراج من السكك الحديدية إلى السكك الحديدية، مضخم تشغيلي عالي الدقة IC
يتم ضمان تشغيل مكبرات الصوت التشغيلية الفردية SGM8040-1 والمزدوجة SGM8040-2 عالية الدقة بجهد إمداد واحد يصل إلى 1.4 فولت، مع سحب 550nA/مضخم (TYP) للتيار الهادئ. تدعم هذه الأجهزة عملية الإدخال والإخراج من السكك الحديدية إلى السكك الحديدية، مما يجعلها مثالية للتطبيقات التي تعمل بالبطارية والتطبيقات المحمولة.
الميزات الرئيسية
- تيار هادئ منخفض: 550nA (TYP)
- الإدخال والإخراج من السكك الحديدية إلى السكك الحديدية
- منتج عرض النطاق الترددي: 11 كيلو هرتز (TYP)
- نطاق جهد الإمداد الواسع: 1.4 فولت إلى 5.5 فولت
- الوحدة مكاسب مستقرة
- جهد إزاحة منخفض: 230μV (كحد أقصى)
- -40 درجة مئوية إلى +85 درجة مئوية نطاق درجة حرارة التشغيل

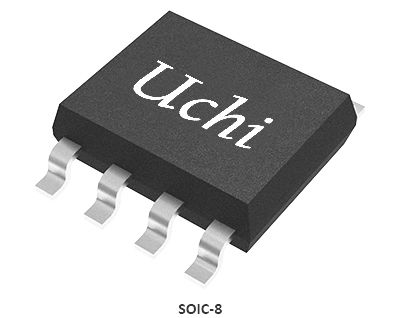

- متوفر في حزم SOT-23-5 وSC70-5 وSOIC-8 باللون الأخضر
التطبيقات
- علامات كشك حصيلة الرسوم
- المنتجات القابلة للارتداء
- قياسات درجة الحرارة
- أنظمة تعمل بالبطارية
تطبيق نموذجي
دليل اختيار المنتج
| مكبرات الصوت لكل حزمة | رقم الجزء | معدل الذكاء/نوع الأمبير (μA) | اغلق | VCC(V) | نوع الجنيه الاسترليني (كيلو هرتز) | نوع معدل الدوران (V/ms) | إنويز 0.1 هرتز ~ 10 هرتز (μVPP) | نوع ENOISE @ 1 كيلو هرتز (nV/√ هرتز) | VOS ماكس @ 25 درجة مئوية (بالسيارات) | TC من نوع VOS (μV/°C) | نوع IB (السلطة الفلسطينية) | نوع AVO (ديسيبل) | نوع CMRR (ديسيبل) | إدخال السكك الحديدية إلى السكك الحديدية | إخراج السكك الحديدية إلى السكك الحديدية | طَرد | سمات |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8040-1 | 0.55 | لا | 1.4 ~ 5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | نعم | نعم |
سوت-23-5، SC70-5، سويش-8
|
تيار هادئ منخفض جدًا، مدخلات ومخرجات من السكك الحديدية إلى السكك الحديدية
|
| 2 | SGM8040-2 | 0.55 | لا | 1.4 ~ 5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | نعم | نعم |
TDFN-2×2-8L، سويك-8
|
تيار هادئ منخفض جدًا، مدخلات ومخرجات من السكك الحديدية إلى السكك الحديدية
|
| 1 | SGM8041 | 0.71 | لا | 1.4 ~ 5.5 | 14.5 | 3.3 | 3.4 | 135 | 2.5 | 2.5 | 1 | 93 | 84 | نعم | نعم |
سوت-23-5،سويك-8،مسوب-8
|
تيار هادئ منخفض جدًا، مدخلات ومخرجات من السكك الحديدية إلى السكك الحديدية
|
| 2 | SGM8042 | 0.67 | لا | 1.4 ~ 5.5 | 14.5 | 4.2 | 3.2 | 180 | 2.5 | 2.5 | 1 | 93 | 84 | نعم | نعم |
سويك-8، مسوب-8
|
تيار هادئ منخفض جدًا، مدخلات ومخرجات من السكك الحديدية إلى السكك الحديدية
|
| 4 | SGM8044 | 0.67 | لا | 1.4 ~ 5.5 | 15 | 3.4 | 3.2 | 190 | 2.5 | 2.5 | 1 | 93 | 83 | نعم | نعم |
SOIC-14، TSSOP-14، TQFN-3 × 3-16L
|
تيار هادئ منخفض جدًا، مدخلات ومخرجات من السكك الحديدية إلى السكك الحديدية
|
| 1 | SGM8045 | 0.71 | لا | 1.4 ~ 5.5 | 100 | 16 | 3.2 | 160 | 2.5 | 2.5 | 1 | 93 | 84 | نعم | نعم |
سوت-23-5،سويك-8،مسوب-8
|
مستقر لكسب 10، 100 كيلو هرتز، منخفض جدًا Iس، ريو
|
| 2 | SGM8046 | 0.67 | لا | 1.4 ~ 5.5 | 100 | 14.5 | 3 | 190 | 2.5 | 2.5 | 1 | 92 | 82 | نعم | نعم |
سويك-8، مسوب-8
|
مستقر لكسب 10، 100 كيلو هرتز، منخفض جدًا Iس، ريو
|
| 4 | SGM8048 | 0.69 | لا | 1.4 ~ 5.5 | 100 | 14.5 | 3.5 | 205 | 2.5 | 2.5 | 1 | 92 | 83 | نعم | نعم |
سويك-14، تسوب-14
|
مستقر لكسب 10، 100 كيلو هرتز، منخفض جدًا Iس، ريو
|
| 1 | SGM8141 | 0.38 | لا | 1.4 ~ 5.5 | 5 | 1.5 | 4.9 | 125 | 2.5 | 2 | 1 | 90 | 80 | نعم | نعم |
سوت-23-5،سويك-8،مسوب-8
|
تيار هادئ منخفض للغاية، مدخلات ومخرجات من السكك الحديدية إلى السكك الحديدية
|
| 2 | SGM8142 | 0.35 | لا | 1.4 ~ 5.5 | 5 | 1.6 | 4 | 130 | 2.5 | 2 | 1 | 93 | 83 | نعم | نعم |
سويك-8، مسوب-8
|
تيار هادئ منخفض للغاية، مدخلات ومخرجات من السكك الحديدية إلى السكك الحديدية
|
تعمل الدوائر المتكاملة (ICs) كأساس للإلكترونيات الحديثة، حيث توفر حجمًا صغيرًا واستهلاكًا منخفضًا للطاقة وأداءً قويًا وموثوقية عالية. يتم استخدامها على نطاق واسع في الإلكترونيات الاستهلاكية والتطبيقات الصناعية والاتصالات وإلكترونيات السيارات والمعدات الطبية وأنظمة الطيران/الدفاع.
توفر شركة Uchi Electronics حلول معالجة تناظرية ومختلطة عالية الأداء للإشارات الصناعية والطاقة الجديدة والسيارات والاتصالات والحوسبة والإلكترونيات الاستهلاكية وتطبيقات المعدات الطبية.
يوضح هذا الحل تطبيقات الدوائر المتكاملة للساعات الذكية والأجهزة القابلة للارتداء. للمساعدة في اختيار المنتج المناسب، يرجى الاتصال بفريق الدعم الفني لدينا.
