SOT-323 SS8050W NPN ترانزستور سليكوني مستطيل للتيار الكليكتوري العالي
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | SS8050W |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | المعيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة |
|
معلومات تفصيلية |
|||
| إبراز: | SS8050W,ترانزستور مسطح من السيليكون,ترانزستور مستوى سطحي مقطع التيار العالي,npn silicon epitaxial planar transistor,High Collector Current epitaxial planar transistor |
||
|---|---|---|---|
منتوج وصف
ترانزستور SOT-323 عالي التردد منخفض الضوضاء ((PNP)
الخصائص
- التيار الجمع. ((IC= 1.5A)
-إضافية إلى SS8550W.
- تشتيت المجمع:PC=200mW ((TC=25°C)
التطبيقات
-التيار الكلي الكبير
معلومات الطلب
رقم النوع:SS8050W

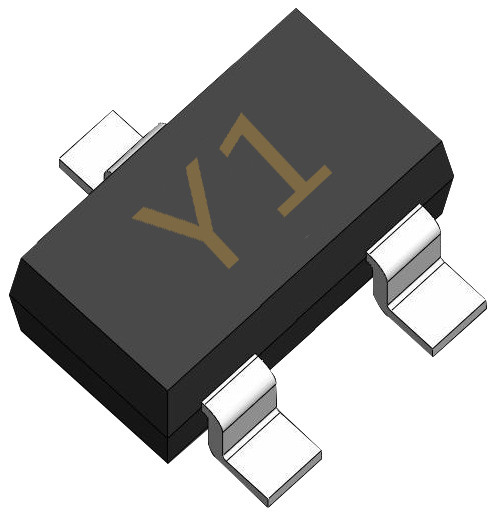

العلامة: Y1
رمز الحزمة: SOT-323
الخصائص الكهربائية @ Ta = 25 °C ما لم يتم تحديد خلاف ذلك
| المعلم | الرمز | ظروف الاختبار | MIN | النوع | ماكس | الوحدة |
| فولتاج انقطاع قاعدة الجمع | V ((BR) CBO | IC=100μA،IE=0 | 40 | V | ||
| فولتاج انقطاع جهاز الجمع والمنبع | الرئيس التنفيذي | IC=2mA، IB=0 | 25 | V | ||
| الجهد التقطيعي للقاعدة المصدر | V ((BR) EBO | IE=-100μA، IC=0 | 5 | V | ||
| التيار القاطع للمجمع | ICBO | VCB=40V،IE=0 | 0.1 | μA | ||
| التيار القاطع للمجمع | المدير التنفيذي | VCE = 20V، IB = 0 | 0.1 | μA | ||
| التيار القياسي للجهاز | الـ IEBO | VEB=5V، IC=0 | 0.1 | μA | ||
| زيادة التيار المباشر |
hFE |
VCE = 1V، IC = 100mA | 120 | 400 | ||
| VCE=1V، IC=800mA | 40 | |||||
| فولتاج التشبع بين الجمع والمنبع | VCE ((sat) | IC=800 mA، IB=80 mA | 0.5 | V | ||
| فولتاج تشبع الناشر الأساسي | VBE ((sat) | IC=800 mA، IB=80 mA | 1.2 | V | ||
| الجهد من مصدر القاعدة | VBE | VCE=1V IC=10mA | 1 | V | ||
| تردد الانتقال | fT | VCE = 10V ، IC = 50mA f = 30MHz | 100 | ميغاهرتز |
تصنيف الـ hFE ((1)
| الرتبة | (ل) | هـ | ج |
| النطاق | 120-200 | 200-350 | 300-400 |
نموذجي الخصائص @(تا)=25 °Cما لم خلاف ذلك محددة
