SOT89-3 HT7550-1 100mA طاقة منخفضة LDO 24V في المعدات التي تعمل بالبطاريات
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | HT7550 7530 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | المعيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة |
|
معلومات تفصيلية |
|||
| إبراز: | 100mA منخفضة الطاقة LDO,طاقة منخفضة ldo 24V,المعدات التي تعمل بالبطاريات منخفضة الطاقة,low power ldo 24V,Battery powered equipment low power ldo |
||
|---|---|---|---|
منتوج وصف

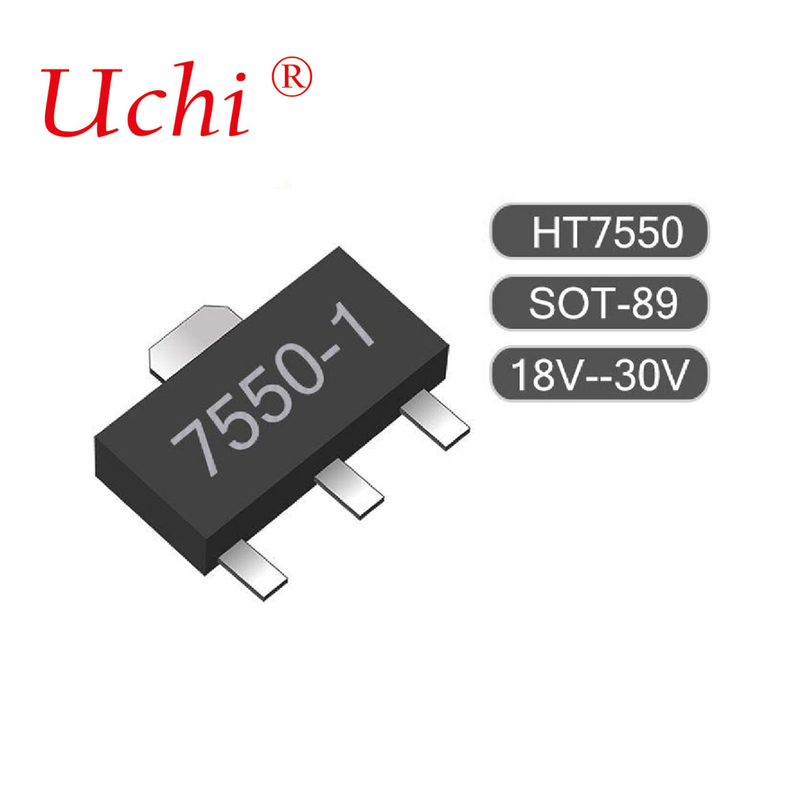

SOT89-3 HT7550-1 100mA طاقة منخفضة LDO
● نموذج المنتجات ذات الصلة: HT7536-1، HT7550-1، HT7536-1، HT7533-1، HT7530-1...
| الجزء لا... | الجهد الخارجي | الحزمة | العلامة |
| HT7530-1 | 3.0 فولت |
TO-92 SOT-89 SOT-25 |
75XX-1 (بالنسبة إلى TO-92) 75XX-1 (بالنسبة إلى SOT-89) 5XX1 (بالنسبة إلى SOT-25) |

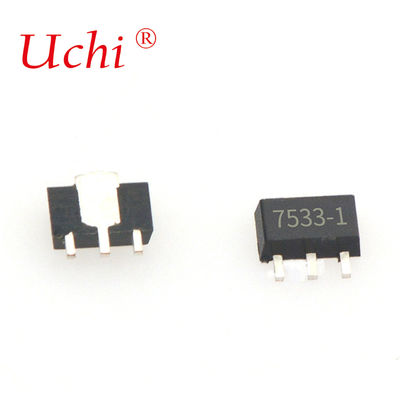

| HT7533-1 | 3.3 فولت | ||
| HT7536-1 | 3.6 فولت | ||
| HT7544-1 | 4.4 فولت | ||
| HT7550-1 | 5.0 فولت |
الملاحظة: تعني "XX" الجهد الخارجي.
بالنسبة للأجهزة الخالية من الرصاص ، ستضيف حزمة TO-92 علامة ?? #?? في نهاية رمز التاريخ ، في حين أن حزمة SOT-89 و SOT-25 ستضيف علامة ?? #?? في نهاية العلامة.
مطلقة أقصى التصنيفات
تشغيل التيار الكهربائي من 0.3 فولت إلى 26 فولت درجة حرارة التخزين من 50 oC إلى 125 oC
استهلاك الطاقة (*1) 250 ميجاوات درجة حرارة التشغيل 40 oC إلى 85 oC
استهلاك الطاقة (*2) 150 ميجاوات
الملاحظة: هذه هي فقط مقاييس الإجهاد. يمكن أن تسبب الإجهادات التي تتجاوز النطاق المحدد في "أقصى القياسات المطلقة" أضرارًا كبيرة بالجهاز.العمل الوظيفي لهذا الجهاز في ظروف أخرى غير تلك المذكورة في المواصفات غير ضمنية والتعرض لفترات طويلة في ظروف شديدة قد تؤثر على موثوقية الجهاز.
*1: تطبق على SOT89 و TO-92 *2: تطبق على SOT-25
الخصائص الكهربائية
HT7530-1، +3.0V الناتج النوعTa=25oC
| الرمز | المعلم | ظروف الاختبار | دقيقة. | النوع. | ماكس. | الوحدة | |
| V في | الشروط | ||||||
| V خارج | معدل تحمل الجهد الخارجي | 5 فولت | IOUT=10mA | 2.91 | 3.0 | 3.09 | V |
| (إي أو تي) | تيار الخروج | 5 فولت | 60 | 100 | mA | ||
| ΔV خارج | تنظيم الحمل | 5 فولت | 1mA≤IOUT≤50mA | 60 | 150 | mV | |
| مؤسسة التمويل | انخفاض الجهد | | IOUT=1mA | | 100 | | mV |
| محطة الفضاء الدولية | الاستهلاك الحالي | 5 فولت | بدون حمولة | | 2.5 | 5 | μA |
| ΔVOUT | نظام الخط | | 4V≤V IN≤24V IOUT=1mA | | 0.2 | | %/V |
| ΔVIN × VOUT | |||||||
| V IN | الجهد المدخل | | | | | 24 | V |
| ΔVخارجΔTa | معامل الحرارة | 5 فولت |
IOUT=10mA 0oC |
| ± 0.45 | | mV/oC |
HT7533-1، +3.3V الناتج النوعTa=25oC
| الرمز | المعلم | ظروف الاختبار | دقيقة. | النوع. | ماكس. | الوحدة | |
| V في | الشروط | ||||||
| V خارج | معدل تحمل الجهد الخارجي | 5.5 فولت | IOUT=10mA | 3.201 | 3.3 | 3.399 | V |
| (إي أو تي) | تيار الخروج | 5.5 فولت | | 60 | 100 | | mA |
| ΔV خارج | تنظيم الحمل | 5.5 فولت | 1mA≤IOUT≤50mA | | 60 | 150 | mV |
| مؤسسة التمويل | انخفاض الجهد | | IOUT=1mA | | 100 | | mV |
| محطة الفضاء الدولية | الاستهلاك الحالي | 5.5 فولت | بدون حمولة | 2.5 | 5 | μA | |
|
ΔVOUT ΔVIN × VOUT |
نظام الخط | 4.5V≤V IN≤24V IOUT=1mA | 0.2 | %/V | |||
| V IN | الجهد المدخل | 24 | V | ||||
| ΔVخارجΔTa | معامل الحرارة | 5.5 فولت |
IOUT=10mA 0oC |
|
± 0.5 |
|
mV/oC |
HT7536-1، +3.6V الناتج النوعTa=25oC
| الرمز | المعلم | ظروف الاختبار | دقيقة. | النوع. | ماكس. | الوحدة | |
| V في | الشروط | ||||||
| V خارج | معدل تحمل الجهد الخارجي | 5.6 فولت | IOUT=10mA | 3.492 | 3.6 | 3.708 | V |
| (إي أو تي) | تيار الخروج | 5.6 فولت | | 60 | 100 | | mA |
| ΔV خارج | تنظيم الحمل | 5.6 فولت | 1mA≤IOUT≤50mA | | 60 | 150 | mV |
| مؤسسة التمويل | انخفاض الجهد | | IOUT=1mA | | 100 | | mV |
| محطة الفضاء الدولية | الاستهلاك الحالي | 5.6 فولت | بدون حمولة | | 2.5 | 5 | μA |
|
ΔVOUT ΔVIN × VOUT |
نظام الخط |
|
4.6V≤V IN≤24V IOUT=1mA |
|
0.2 |
|
%/V |
| V IN | الجهد المدخل | | | | | 24 | V |
| ΔVخارجΔTa | معامل الحرارة | 5.6 فولت |
IOUT=10mA 0oC |
|
± 0.6 |
|
mV/oC |
HT7544-1، +4.4V الناتج النوعTa=25oC
| الرمز | المعلم | ظروف الاختبار | دقيقة. | النوع. | ماكس. | الوحدة | |
| V في | الشروط | ||||||
| V خارج | معدل تحمل الجهد الخارجي | 6.4 فولت | IOUT=10mA | 4.268 | 4.4 | 4.532 | V |
| (إي أو تي) | تيار الخروج | 6.4 فولت | 60 | 100 | mA | ||
| ΔV خارج | تنظيم الحمل | 6.4 فولت | 1mA≤IOUT≤50mA | | 60 | 150 | mV |
| مؤسسة التمويل | انخفاض الجهد | | IOUT=1mA | | 100 | | mV |
| محطة الفضاء الدولية | الاستهلاك الحالي | 6.4 فولت | بدون حمولة | | 2.5 | 5 | μA |
|
ΔVIN × VOUT |
نظام الخط |
|
5.4V≤V IN≤24V IOUT=1mA |
|
0.2 |
|
%/V |
| V IN | الجهد المدخل | | | | | 24 | V |
| ΔVخارجΔTa | معامل الحرارة | 6.4 فولت |
IOUT=10mA 0oC |
|
± 0.7 |
|
mV/oC |
HT7550-1، +5.0V الناتج النوعTa=25oC
| الرمز | المعلم | ظروف الاختبار | دقيقة. | النوع. | ماكس. | الوحدة | |
| V في | الشروط | ||||||
| V خارج | معدل تحمل الجهد الخارجي | 7 فولت | IOUT=10mA | 4.85 | 5.0 | 5.15 | V |
| (إي أو تي) | تيار الخروج | 7 فولت | | 100 | 150 | | mA |
| ΔV خارج | تنظيم الحمل | 7 فولت | 1mA≤IOUT≤70mA | | 60 | 150 | mV |
| مؤسسة التمويل | انخفاض الجهد | | IOUT=1mA | | 100 | | mV |
| محطة الفضاء الدولية | الاستهلاك الحالي | 7 فولت | بدون حمولة | | 2.5 | 5 | μA |
| ΔVOUT | نظام الخط |
|
6V≤V IN≤24V IOUT=1mA |
|
0.2 |
|
%/V |
| ΔVIN × VOUT | |||||||
| V IN | الجهد المدخل | | | | | 24 | V |
| ΔVخارجΔTa | معامل الحرارة | 7 فولت |
IOUT=10mA 0oC |
|
± 0.75 |
|
mV/oC |
