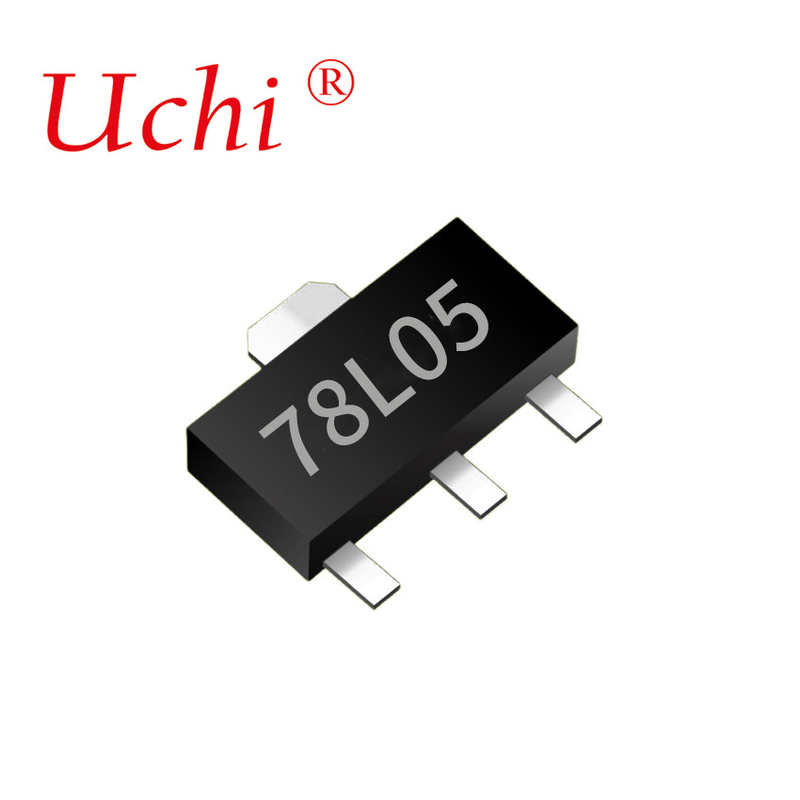

SOT89-3 78L05 5v المنظمات الجهد البلاستيكية مغلفة
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | Completed |
| رقم الموديل: | 78L05 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | المعيار |
| وقت التسليم: | 3 أسابيع |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 5000 قطعة |
|
معلومات تفصيلية |
|||
| إبراز: | منشطات الجهد 5 فولت,منظومات الجهد SOT89 3,78L05 منظمات الجهد,SOT89 3 voltage regulators,78L05 voltage regulators |
||
|---|---|---|---|
منتوج وصف
الخصائص
1الحد الأقصى لتيار الخروج IOM: 0.1A
2الجهد الخارجي VO: 5V
3PD التبديد الإجمالي المستمر: 0.6 W (Ta = 25 °C)
مطلقة أقصى RATINGS (درجة حرارة العمل المدى ينطبق ما لم يتم تحديد خلاف ذلك)
| المعلم | الرمز | القيمة | الوحدة |
| الجهد المدخل | (في) | 30 | V |
| المقاومة الحرارية من التقاطع إلى البيئة المحيطة | RθJA | 160 | °C/W |
| نطاق درجة حرارة نقطة التقاطع | (TOPR) | -40~+125 | °C |
| نطاق درجة حرارة التخزين | TSTG | -65 ~ +150 | °C |
الخصائص الكهربائية في درجة حرارة التقاطع الافتراضي المحددة (Vi=10V، Io=40mA، Ci=0.33uF، Co=0.1uF، ما لم يتم تحديد خلاف ذلك)
| المعلم | الرمز | ظروف الاختبار | دقيقة | النوع | ماكس | الوحدة | |
|
الجهد الخارجي |
فـي |
25 درجة مئوية |
4.80 | 5.0 | 5.20 | V | |
| 4.85 | 5.0 | 5.15 | V | ||||
| 4.90 | 5.0 | 5.10 | V | ||||
| 7V≤Vi≤20V، Io= 1mA~40mA | 0-125 درجة مئوية | 4.75 | 5.0 | 5.25 | V | ||
| Io=1mA~70mA | 4.75 | 5.0 | 5.25 | V | |||
| تنظيم الحمل | ΔVo | Io=1mA~100mA | 25 درجة مئوية | 11 | 60 | mV | |
| إيو = 1mA ~ 40mA | 25 درجة مئوية | 5 | 30 | mV | |||
| تنظيم الخط | ΔVo | 7V≤Vil≤20V | 0-125 درجة مئوية | 55 | 150 | mV | |
| 8V≤Vi≤20V | 25 درجة مئوية | 45 | 100 | mV | |||
| تيار هادئ | IQ | 25 درجة مئوية | 3.8 | 6 | mA | ||
| التغيير السريع | Δ iq | 8V≤Vi≤20V | 0-125 درجة مئوية | 1.5 | mA | ||
| Δ iq | 1mA≤V l≤40mA | 0-125 درجة مئوية | 0.1 | ||||
| ضغط الضوضاء الخارجي | ف.ن. | 10Hz≤f≤100KHz | 25 درجة مئوية | 40 | μV/Vo | ||
| رفض التموج | RR | 8V≤Vi≤20V،f=120Hz | 0-125 | 41 | 49 | ديسيبل | |
| الجهد الخارجي | Vd | 25 درجة مئوية | 1.7 | V | |||
تطبيق نموذجي
الخصائص النموذجية
رسومات
SOT-89-3L التخطيط المقترح للمنصة
