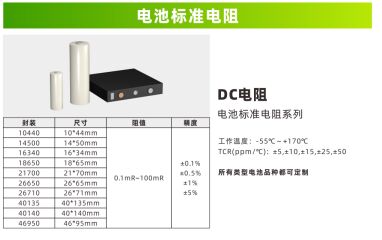

قياس مقاومة منخفضة دقيقة للمكونات التحويلية وتوسيع النطاق
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان، قوانغدونغ، الصين |
| اسم العلامة التجارية: | UCHI |
| رقم الموديل: | UL.VDE، SGS، REACH، CQC، CSA.ISO.ROHS، CUL |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | السائبة / الذخيرة / البكرة |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، المال غرام |
| القدرة على العرض: | 5000،000،000 جهاز كمبيوتر شخصى شهريا |
|
معلومات تفصيلية |
|||
| الجهد المنخفض: | E10 = 1.5 ~ 60 فولت | Tmax: | 5.7 |
|---|---|---|---|
| نطاق السعة: | 1pF-1000pF | طول: | Ф25mm |
| الحياة الدافعة: | 300 مرة | سلك الرصاص: | تعليب الأسلاك النحاسية) |
| التعبئة: | SMD بكرة التعبئة والتغليف | الأبعاد الخارجية: | 5650 [2220]،5.6×5.0 ملم |
| درجة حرارة التخزين: | -55 درجة مئوية ~ + 125 درجة مئوية | نمط الإنهاء: | أفسد |
| وزن: | 7.1g | حاجز الرطوبة: | راتنج الايبوكسي |
| ضمان: | 2 سنة | تصنيف الطاقة المفاجئة: | 28 ج |
| عامل التبديد: | ≤0.2 | ||
| إبراز: | مقاومة منخفضة للمكونات التحويلية,مقاومة تحويلية دقيقة,مقاومة تحويلية لمقاوم أكسيد المعدن,precision measurement shunt,metal oxide varistor shunt |
||
منتوج وصف
شانت
للشانت معانٍ مختلفة في مجالات متنوعة. الأكثر شيوعًا هو مكون دقيق منخفض المقاومة في صناعة الإلكترونيات والطاقة، يُستخدم لـ قياس التيار العالي وتوسيع النطاق.
أولاً. الإلكترونيات / صناعة الطاقة (الأكثر شيوعًا)
1. التعريف الأساسي والمبدأ
- الطبيعة: مقاوم طاقة دقيق ومنخفض المقاومة (على مقياس ملي أوم / ميكرو أوم).
- المبدأ: يتم توصيله على التوالي في الدائرة المقاسة. ينتج التيار العالي انخفاضًا في الجهد بمستوى ملي فولت (U=I×R)، ويتم حساب التيار بشكل غير مباشر عن طريق قياس الجهد.
- المواصفات النموذجية: انخفاض الجهد المقنن هو في الغالب 75 ملي فولت / 100 ملي فولت. على سبيل المثال، 100 أمبير / 75 ملي فولت يتوافق مع مقاومة 0.75 ملي أوم.
2. التطبيقات الرئيسية
- قياس التيار العالي: يُستخدم مع أجهزة قياس الملي فولت / أجهزة القياس المتعددة لقياس التيار المستمر العالي (من عشرات إلى عشرات الآلاف من الأمبيرات).
- توسيع النطاق: يتم توصيله بالتوازي مع مقياس أمبير منخفض النطاق لتحويل معظم التيار، مما يسمح بمرور جزء صغير فقط عبر المقياس.
- أخذ عينات التيار: يُستخدم لمراقبة التيار والحماية في أنظمة إدارة البطاريات (BMS)، والتحكم في المحركات، ومصادر الطاقة، وأكشاك الشحن، وأنظمة تخزين الطاقة.
3. المعلمات الرئيسية والاختيار
- التيار المقنن: يتراوح من 5 أمبير إلى 15 كيلو أمبير.
- انخفاض الجهد المقنن: 60 ملي فولت، 75 ملي فولت، 100 ملي فولت، 150 ملي فولت، إلخ.
- الدقة: 0.1%، 0.2%، 0.5%، 1%، إلخ.
- المادة: عادةً سبيكة مانجانين (معامل درجة حرارة منخفض، استقرار جيد).
- تبديد الحرارة: تتطلب تطبيقات التيار العالي تبديدًا جيدًا للحرارة لمنع فقدان الدقة بسبب ارتفاع درجة الحرارة.
4. المزايا والعيوب
- المزايا: هيكل بسيط، تكلفة منخفضة، دقة عالية للتيار المستمر، مناسب للتيارات العالية.
- العيوب: فقدان انخفاض الجهد، توليد الحرارة، عدم العزل، وتتأثر الدقة بالمفاعلة عند الترددات العالية.
ثانياً. "شانت" في مجالات أخرى
1. شانت الشبكة (نسخ حركة المرور / موازنة التحميل)
ينسخ / يعيد توجيه حركة مرور الشبكة للمراقبة والتدقيق واكتشاف التسلل وموازنة التحميل.
2. شانت هيدروليكي / هوائي
يوزع السائل بالتساوي على مخرجات متعددة، ويُستخدم في الأنظمة الهيدروليكية وأنظمة التشحيم.
3. شانت الصنبور (منزلي)
مقسم مياه بمدخل واحد ومخارج متعددة مع مفاتيح مستقلة، يُستخدم لغسالات الملابس، والدش، إلخ.
ثالثاً. ملاحظات الاستخدام
- يجب توصيله على التوالي في الدائرة المقاسة.
- يجب أن يكون التيار المقنن أعلى من الحد الأقصى الفعلي للتيار (يوصى بهامش 20%).
- قم بتأمين الأسلاك لتقليل مقاومة التلامس؛ يوصى بالتوصيل بأربع أسلاك للقياس عالي الدقة.
- انتبه لتبديد الحرارة لتجنب السخونة الزائدة.
- يُستخدم بشكل أساسي للتيار المستمر أو التيار المتردد منخفض التردد؛ استخدمه بحذر في التطبيقات عالية التردد.
