المقاومة من سبيكة مغلفة من طراز السيارات سبيكة من طراز السيارات
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان، قوانغدونغ، الصين |
| اسم العلامة التجارية: | UCHI |
| رقم الموديل: | UL.VDE، SGS، REACH، CQC، CSA.ISO.ROHS، CUL |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | السائبة / الذخيرة / البكرة |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، المال غرام |
| القدرة على العرض: | 5000،000،000 جهاز كمبيوتر شخصى شهريا |
|
معلومات تفصيلية |
|||
| السعة القصوى: | 250pF | نمط الإنهاء: | شعاعي |
|---|---|---|---|
| بطالة: | 460 فولت | درجة حرارة التخزين: | -40 ～+85 ℃ |
| قيمة المقاومة: | 5 أوم | وقت الانهيار: | <50ns |
| تسامح: | ±5% إلى ±20% | تكنولوجيا: | فيلم الكربون |
| عينة المهلة: | 1-2 أيام | معدل الشيخوخة: | ≤1 ٪ |
| حاضِر: | 3KA | نموذج المنتج: | مكثف أكسيد المعدن |
| جسم: | زنو | عامل التبديد: | ≤0.2 |
| الوسائط المتاحة: | ورقة البيانات ، الصورة | ||
| إبراز: | المقاومة من سبيكة للسيارات,المقاوم سبائك مغلفة,مقاوم فارستور أكسيد معدني |
||
منتوج وصف

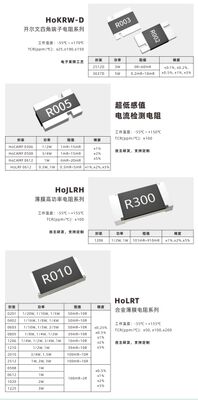

مقاوم سبائك مغلف بدرجة السيارات
(يُعرف أيضًا باسم مقاوم استشعار التيار / مقاوم التحويلة من سبائك درجة السيارات. يشير التغليف إلى عملية تغطية وحماية العنصر المقاوم بالكامل بإيبوكسي عالي التوصيل الحراري أو مواد مماثلة.)
إنه مكون رئيسي لاستشعار التيار في إلكترونيات السيارات ويجب أن يجتاز تأهيل AEC-Q200 ويتوافق معIATF16949متطلبات التحكم في سلسلة التوريد.
التعريف الأساسي والهيكل
المواد:
عادة ما يُصنع العنصر المقاوم من المنجينين أو النيكروم أو الكونستانتان أو سبائك أخرى (معامل درجة حرارة منخفض، استقرار عالٍ).
التغليف: مغلف بالكامل براتنج إيبوكسي عالي التوصيل الحراري.
الموصلات: غالبًا ما تكون من سبائك Ag-Pd لأداء مقاوم للكبريت.
تعتمد بعض الطرازات المتطورة على4 موصلات (اتصال كيلفن) لتحسين دقة الاستشعار.
العملية:
التصنيع الدقيق لرقائق / صفائح السبائك → تشذيب الليزر → قولبة التغليف → طلاء الموصلات → فحص 100%.
مقارنة بالمقاومات السبائكية العارية، تتمتع الأجهزة المغلفة بمقاومة أفضل للرطوبة والاهتزاز والتآكل واتساق اللحام.
متطلبات السيارات:
يجب اجتياز اختبارات AEC-Q200 (دورات درجة الحرارة، الصدمة الحرارية، الاهتزاز، الرطوبة، مقاومة حرارة اللحام، إلخ).
درجة حرارة التشغيل: عادةً-55 درجة مئوية ~ 170 درجة مئوية.
مستوى حساسية الرطوبة:MSL 1.
متوافق معRoHS ومعايير خالية من الهالوجين.
الخصائص الكهربائية الرئيسية
الجدول
| المعلمة | النطاق النموذجي | المعنى |
|---|---|---|
| المقاومة | 0.1 ميجا أوم ~ 100 ميجا أوم | مستوى المللي أوم، مناسب لاستشعار التحويلة عالي التيار |
| TCR (معامل درجة الحرارة) | ±10 ~ ±50 جزء في المليون/درجة مئوية | أفضل بكثير من مقاومات الطبقة السميكة؛ دقة مستقرة عبر نطاق واسع من درجات الحرارة |
| التفاوت | ±0.5% / ±1% | ضمان الدقة الأساسية لاستشعار التيار |
| تصنيف الطاقة | 1 واط ~ 15 واط (2512: ~3-6 واط؛ 5931: حتى 15 واط) | يحدد الحد الأقصى للتيار المستدام |
| المحاثة الطفيلية | <5 نانوهنري | يقلل التداخل في تطبيقات الشحن السريع / عالي التردد |
التطبيقات النموذجية
- مركبات الطاقة الجديدة:
استشعار التيار لنظام إدارة البطارية (BMS)، الشاحن المدمج (OBC)، محولات DC/DC، وحدات تحكم المحرك.
- المركبات التقليدية:
وحدة التحكم الإلكترونية للمحرك، ABS/ESP، مصدر طاقة الإضاءة، التحكم في ناقل الحركة.
- معدات الشحن:
كشف الطاقة في محطات / أكوام الشحن.
العلامات التجارية والموديلات الرئيسية
- دولي:
Vishay WSL/WSK، Panasonic ERJ، ROHM LRM.
- محلي:
Fenghua AMG/AMS، Huade MSU/MSHL، HoYao HoCG2512.
مكون إلكتروني: مقاوم سبائك درجة السيارات من Vishay WSL
إرشادات الاختيار
- حساب الطاقة باستخدامP = I²R وتطبيق≥30% تخفيض(إلزامي في البيئات ذات درجات الحرارة العالية).
- يفضلهيكل 4 موصلات (كيلفن) لاستشعار عالي الدقة بمستوى ميكرو أوم.
- للمتطلبات العالية لمقاومة الكبريت / الاهتزاز، تأكيد عملية الطلاء (مثل ALD Al₂O₃) ومادة الموصلات.
- يجب الحصول علىتقارير اختبار AEC-Q200 وشهادة IATF16949.
الفرق عن مقاومات السبائك القياسية
عادة ما تكون مقاومات السبائك القياسية عارية أو مغلفة جزئيًا، مع مقاومة ضعيفة للرطوبة، وأداء مقاوم للكبريت، ومقاومة للصدمات الميكانيكية.
تتميز المنتجات المغلفة بدرجة السيارات بـتغليف كامل + تأهيل سيارات كامل + تتبع سلسلة توريد كامل، مع موثوقية طويلة الأمد أعلى بكثير.
لا يمكن استبدالها في الدوائر المتعلقة بسلامة المركبات.

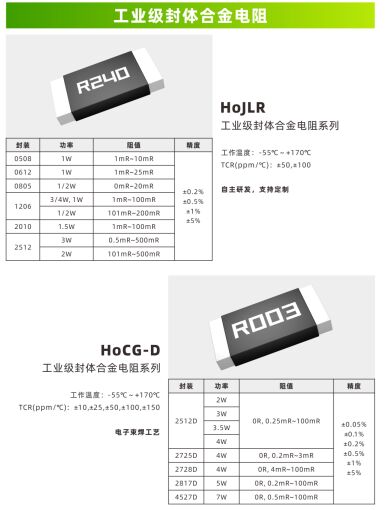

مقاوم سبائك مغلف بدرجة صناعية
نظرة عامة منهجية على مقاومات السبائك المغلفة بدرجة صناعية (مقاومات استشعار التيار المغلفة بالكامل بالإيبوكسي للأتمتة الصناعية، ومصادر الطاقة، وتخزين الطاقة، والمحولات، وما إلى ذلك، بما يتوافق مع معايير الموثوقية الصناعية، وتختلف عن منتجات السيارات التي تتطلب AEC-Q200 إلزاميًا).
1. التعريف الأساسي والهيكل
المواد والبناء:
العنصر المقاوم: منجينين، كونستانتان، رقائق / صفائح سبائك النيكروم (TCR منخفض، استقرار عالٍ).
مغلف بالكامل بإيبوكسي عالي التوصيل الحراري لعزل الغبار والرطوبة والتآكل الكيميائي.
الموصلات: عادةً ما تكون مطلية بالقصدير / Ag-Pd لأداء مقاوم للكبريت.
هيكل 4 موصلات (كيلفن) لاستشعار عالي الدقة بمستوى ميكرو أوم.
العملية:
حفر دقيق للسبائك → تشذيب الليزر → تغليف قولبة الإيبوكسي → طلاء الموصلات → فحص كهربائي وموثوقية بنسبة 100%.
يوفر الهيكل المغلف مقاومة اهتزاز ورطوبة واتساق لحام أفضل من السبائك العارية.
المتطلبات الصناعية:
درجة حرارة التشغيل:
- قياسي:-40 درجة مئوية ~ 125 درجة مئوية
- أنواع درجات الحرارة العالية:-55 درجة مئوية ~ 170 درجة مئوية
مستوى حساسية الرطوبة: MSL 1.متوافق مع RoHS / خالي من الهالوجين.اختبارات الموثوقية وفقًا لـ JESD47، IEC 60068 (دورات درجة الحرارة، الصدمة الحرارية، الاهتزاز، الرطوبة، مقاومة حرارة اللحام).نظام الجودة: معظمها ISO9001؛ تدعم الخطوط المتطورة أيضًا IATF16949.AEC-Q200غير إلزامي(يمكن تخصيصه عند الطلب).
2. الخصائص الكهربائية الرئيسية (نموذجي)
الجدول
| المعلمة | النطاق النموذجي | المعنى للاستخدام الصناعي |
|---|---|---|
| المقاومة | 0.1 ميجا أوم ~ 100 ميجا أوم (بشكل أساسي مستوى المللي أوم) | تحويلة عالية التيار، انخفاض جهد منخفض وفقدان منخفض |
| TCR | ±10 ~ ±50 جزء في المليون/درجة مئوية | دقة استشعار مستقرة عبر نطاق واسع من درجات الحرارة، أفضل من الطبقة السميكة |
| التفاوت | ±0.5% / ±1% (خط الدقة: ±0.1%) | للتحكم في الحلقة المغلقة في محركات السيرفو ومصادر الطاقة |
| تصنيف الطاقة | 1 واط ~ 15 واط (2512: ~3-6 واط؛ 5931: حتى 15 واط) | يحدد الحد الأقصى للتيار بناءً على الحزمة والتبريد |
| المحاثة الطفيلية | <5 نانوهنري | يقلل التداخل في SMPS عالي التردد ومحركات المحولات |
| درجة الحرارة المقدرة | 125 درجة مئوية (قياسي) / 155 درجة مئوية / 170 درجة مئوية (نوع الطاقة) | يتحمل درجة الحرارة الداخلية العالية في خزانات التحكم / وحدات الطاقة |
3. التطبيقات النموذجية
- الطاقة الصناعية:
استشعار التيار والحماية من التيار الزائد لوحدات UPS، ومصادر الطاقة التبديلية، والمحولات، ووحدات DC/DC.
- الأتمتة والمحركات:
محركات السيرفو، PLC، وحدات تحكم الروبوتات.
- الطاقة الجديدة وتخزين الطاقة:
PCS لتخزين الطاقة، محولات PV، وحدات محطات الشحن.
- معدات الاتصالات:
مصادر طاقة المحطات الأساسية، مصادر طاقة خوادم مراكز البيانات.
4. العلامات التجارية والموديلات الرئيسية
- دولي:
Vishay WSL2512، Panasonic ERJ-8EN، KOA Speer RK731.
- محلي:
Fenghua AMG/AMS، HoYao HoCG2512، FOSAN FMH، Huade MSU.
5. خطوات الاختيار الأساسية
- حساب التيار المقدر باستخدام
تطبيقتخفيض الطاقة: ≤70% (≤50% موصى به في درجات الحرارة العالية).
- الدقة و TCR:
- حلقة تيار دقيقة: ±0.5% / ±10-25 جزء في المليون/درجة مئوية
- حلقة حماية عامة: ±1% / ±50 جزء في المليون/درجة مئوية
- الحزمة والتركيب:
2512 / 3920 / 5931 شائعة في الصناعة.احتفظ بوسادات حرارية على لوحة الدوائر المطبوعة.يفضل 4 موصلات للاستشعار عالي الدقة أقل من 1 ميجا أوم.
- البيئة:
للبيئات الرطبة / الساحلية / التي تحتوي على الكبريت، اختر موصلات مقاومة للكبريت + تغليف كامل.للمعدات ذات الاهتزاز العالي، تأكيد مقاومة الاهتزاز وطريقة التركيب.
6. مقاوم سبائك مغلف صناعي مقابل درجة السيارات
الجدول
| البعد | درجة صناعية | درجة السيارات (AEC-Q200) |
|---|---|---|
| المعايير والشهادات | JESD47، IEC 60068؛ AEC-Q200 غير إلزامي | يجب اجتياز AEC-Q200؛ IATF16949 إلزامي |
| نطاق درجة الحرارة | قياسي: -40 درجة مئوية ~ 125 درجة مئوية؛ متطور: -55 درجة مئوية ~ 170 درجة مئوية | شامل: -55 درجة مئوية ~ 170 درجة مئوية لخليج المحرك / حزمة البطارية |
| اختبارات الموثوقية | عدد دورات ومستويات إجهاد أقل | أكثر صرامة بكثير: دورات درجة الحرارة، الصدمة الحرارية، الرطوبة، الاهتزاز |
| التكلفة ووقت التسليم | فعالة من حيث التكلفة، وقت تسليم مرن | تكلفة أعلى، تحكم صارم في سلسلة التوريد، وقت تسليم أطول |
| التطبيق | الأتمتة الصناعية، الطاقة، تخزين الطاقة | BMS للمركبات الجديدة، OBC، وحدات تحكم المحرك وغيرها من الدوائر المتعلقة بسلامة المركبات |
7. نقاط الشراء والتحقق
- احصل على ورقة بيانات كاملة + تقارير اختبار الموثوقية (دورات درجة الحرارة، الرطوبة، بيانات مقاومة حرارة اللحام).
- تأكيد الامتثال لـ RoHS، وخالي من الهالوجين. يجب تحديد متطلبات مقاومة الكبريت واختبارها بشكل منفصل.
- يجب أن يتطابق منحنى تخفيض الطاقة مع ظروف حرارة لوحة الدوائر المطبوعة الفعلية لتجنب فشل التسخين الزائد على المدى الطويل.
