حاسبة فائقة صفيحة تبريد المياه الصناعية الصغيرة صفيحة تبريد السائل
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان، قوانغدونغ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | تقليل الحرارة |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | 1300-1500 dollars |
| وقت التسليم: | غير محدود |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| إبراز: | لوحة التبريد السائل القناة الدقيقة,لوحة تبريد المياه للحاسبات,لوحة تبريد سائل مع قنوات صغيرة,water cooling plate for calculators,liquid cooling plate with microchannels |
||
|---|---|---|---|
منتوج وصف
التعريف الأساسي ومبدأ العمل

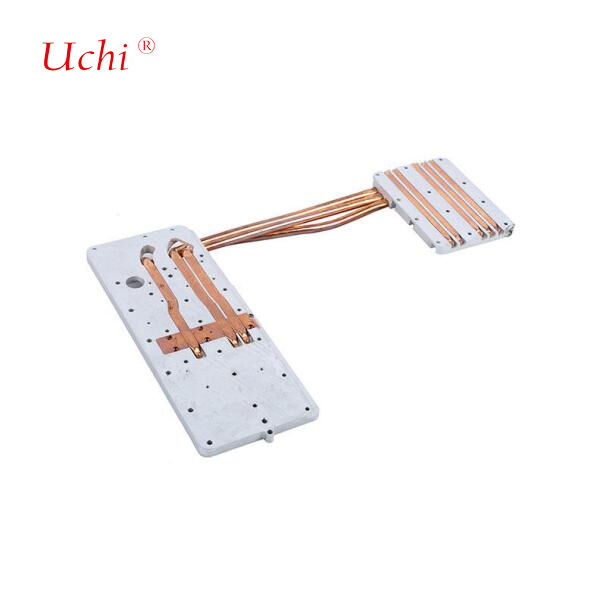

لوحة تبريد المياه للحواسيب الفائقة هي مكون تبادل حرارة معدني مثبت مباشرة على رقائق تدفق الحرارة العالية مثل وحدة المعالجة المركزية و GPUs. إنها تحتوي على قنوات تدفق داخلية دقيقة ،والتي تزيل الحرارة بسرعة من الشرائح باستخدام الماء غير المؤين المتداول أو سائل تبريد متخصصيتم بعد ذلك تبديد الحرارة من خلال وحدة توزيع المبرد (CDU) ومبردات جافة في الهواء الطلق ، مما يشكل نظام تبريد مغلق.
بالمقارنة مع تبريد الهواء ، تزيد لوحات تبريد المياه من كثافة تدفق الحرارة بنسبة 5 ٪ 8 مرات ، مما يزيد من كثافة طاقة الخزانة من حوالي 15 كيلوواط للتبريد بالهواء إلى أكثر من 50 كيلوواط.يمكن تقليل PUE (فعالية استخدام الطاقة) إلى 1.0511مما يقلل بشكل كبير من استهلاك طاقة مركز البيانات.
يجب أن يتم تطبيق زيت حراري عالي الأداء أو مواد تغيير المرحلة على واجهة الاتصال. تضمن الأجهزة ربط الاتصال أعلى من 95٪ ، والتحكم في المقاومة الحرارية إلى ≤0.05 °C / W.
الهياكل الرئيسية وعمليات التصنيع
- لوحات التبريد ذات الزعانف / القنوات الدقيقة (التيار الرئيسي للحواسيب الفائقة): يتم معالجة القنوات الصغيرة أو الزعانف التي تبلغ طولها 0.1~1 ملم بدقة أو حفرها على الركائز النحاسية أو الألومنيومية. تتميز بمناطق تبادل حرارة كبيرة ومقاومة حرارية منخفضة (حتى 0.02 °C / W).MLCP (حزمة مكاملة لوحة التبريد القناة الدقيقة) يدمج أيضا لوحة التبريد مع رقاقة IHS، القضاء على طبقة TIM الوسيطة وتقليل المقاومة الحرارية بأكثر من 40٪ ، مناسبة لـ 1500 ∼ 2000 واط GPU / CPU.
- أطباق التبريد المدمجة في الأنابيب: يتم تضمين أنابيب النحاس في أخاديد مطحنة على الصفيحة الأساسية وتخزينها باللحام. تكاليف أقل بنحو 30 ٪ من أنواع القنوات الدقيقة ، مما يجعلها مناسبة للعقد العامة المتوسطة إلى عالية الطاقة,مع وجود مقاومة حرارية محلية أعلى قليلاً
- لوحات تبريد مطبوعة ثلاثياً: تنتج عن طريق تكنولوجيا SLM باستخدام سبائك النحاس مع قنوات التدفق الأمثل لتوبولوجيا. يمكن تخصيص قنوات معقدة، وتحسين كفاءة تبديد الحرارة بنسبة 30٪،لكن تكاليف الإنتاج الضخم تحد من الاستخدام لمكونات حاسوب فائقة مخصصة.
- لوحات التبريد المنفخة / المكبّدة: تكلفة منخفضة وسرعة إنتاج عالية ، ولكن الأداء الحراري المحدود ؛ لا يستخدم بشكل عام في رقائق الحوسبة الأساسية.
المواصفات التقنية الرئيسية ودعم النظام
- المواد: النحاس (الاستقبال الحراري 401 واط / (((m · K) ، يفضل لتبادل الحرارة) ، الألومنيوم (خفيف الوزن ومنخفض التكلفة للمكونات المساعدة).تستخدم النماذج الراقية سبائك النحاس والتنغستن لتوازن الموصلات الحرارية ومعامل التوسع الحراري.
- الختم والسلامة: حلقات O مزدوجة + حرارة فراغ ، معدل تسرب < 10-6 مل / ساعة. مجهزة بأجهزة استشعار الضغط / تسرب السائل وصمامات إيقاف تلقائية.
- المبردات: المياه المقطرة (منخفضة التكلفة، سعة حرارة محددة عالية) ، غليكول المياه (ضد التجمد) ، السائل الإلكتروني الفلوريني (عزل، للتطبيقات الحساسة للانسداد).
- الـ CDU و التحكم: دقة التحكم في درجة الحرارة ± 0.5 °C ، معدل تدفق قابل للتعديل لتجنب الاختلافات الحرارية المفرطة بين الشرائح.
- الأداء الحراري: كثافة تدفق الحرارة تصل إلى 100 واط / سم2 + ، فرق درجة حرارة سطح الشريحة < 5 درجة مئوية.
تطبيقات كمبيوتر فائقة نموذجية
- القمة / سييرا (أوك ريدج / مختبر لورانس ليفرمور الوطني ، الولايات المتحدة الأمريكية): تبني التبريد الهجاني مع التبريد المباشر لجميع وحدة المعالجة المركزية ووحدات معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة معالجة
- أجهزة الكمبيوتر الفائقة المحلية من الجيل الجديد (على سبيل المثال، نماذج متابعة لـ Sunway و Tianhe): استخدم على نطاق واسع التبريد السائل الصفيح البارد. بعضها يتبنى MLCP والتبريد ثنائي المراحل (امتصاص الحرارة الغليان من سوائل تغيير المراحل) ،زيادة تحسين كفاءة التبريد وتقليل استهلاك طاقة المضخة بنسبة 30%~60%.
التحديات واتجاهات التنمية
- التكلفة والتصنيع: تتطلب القنوات الصغيرة و MLCP دقة عالية للغاية في المعالجة ، و يؤثر العائد بشكل مباشر على التكلفة.
- الصيانة: التشغيل الطويل الأمد يتطلب نقاءً عالياً للمبرد وأنابيب نظيفة لمنع التآكل والتلوث.
- الاتجاهات: دمج لوحات التبريد وتغليف الرقائق، التبريد في مرحلتين، الغمر الهجين + حلول لوحات البرد، والتحكم التنبؤي القائم على الذكاء الاصطناعي لتدفق ودرجة حرارة وحدة التبريد.
