محطات الكهرباء المتوسطة والعالية الجهد
تفاصيل المنتج:
| مكان المنشأ: | Dongguan ， Guangdong ، الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | SGS.UL |
| رقم الموديل: | YH10W-216/562 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حجم كبير |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، المال غرام |
| القدرة على العرض: | 5000،000،000 جهاز كمبيوتر شخصى شهريا |
|
معلومات تفصيلية |
|||
| إبراز: | أجهزة إيقاف خطوط الطاقة المتوسطة الجهد,أجهزة التشغيل الالكتروني,أجهزة إيقاف التيار الكهربائي,High-voltage metal oxide varistors,Power line surge arresters |
||
|---|---|---|---|
منتوج وصف

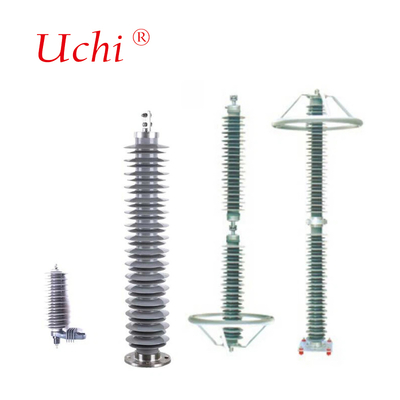

مانعات الصواعق المعدنية لأبراج الطاقة متوسطة وعالية الجهد
يوفر مانع الصواعق الخاص بنا لتجار الخطوط الكهربائية حلاً عالي الجودة وموثوقًا به وفعالاً من حيث التكلفة لحماية البنية التحتية الكهربائية من صواعق البرق. بفضل الضمان لمدة خمس سنوات والتركيب السهل والتصميم المتفوق، يمكن لمانع الصواعق الخاص بنا توفير حماية متسقة لسنوات قادمة.
مانع الصواعق لخطوط الطاقة من النوع MV و HV
• النوع: MV و HV
• التطبيق: مانع الصواعق لخطوط الطاقة من النوع MV و HV
• المادة: غلاف بوليمر
• اللون: رمادي
• أقراص / كتل أكسيد معدني عالي الجودة
• تم اختباره بنسبة 100٪
• تقرير اختبار KEMA و CEPRI و XIHARI وشهادة الجودة ISO 9001
• يتوافق مع GB و IEC و IEEE والمعايير الأخرى
يضمن تركيب موانع الصواعق لخطوط الطاقة في المواقع الموصى بها على طول الخط وفقًا لمحاكاة الخط الخاصة بنا تعزيز الحماية من زيادة الجهد. يؤدي اختيار موانع الصواعق المثلى للخط، خاصة من حيث الكمية ومواقع التركيب، إلى تحسين موثوقية نظام الخط بشكل عام وجودة الطاقة التي يوفرها بشكل كبير.
تطبيقات مفيدة
• تحسين أداء الحماية من الصواعق
• تقليل الأعطال الناتجة عن سوء التأريض ونشاط الصواعق المرتفع
• تقليل معدلات تعطل الدوائر المزدوجة / حماية خطوط التوزيع السفلية
• توفير التحكم في اندفاع التبديل - التحسين الهيكلي والخلوصات السفلية
• تحسين السلامة - يمنع الإصابات الشخصية وتلف المعدات
• لترقية الخطوط والضغط - مستويات العزل المخفضة
• للعمل المباشر على الخط - تقليل مسافة الاقتراب الدنيا مؤقتًا
• تحقيق انخفاض تكاليف التركيب والخسائر في نظام الخط (الأعطال)
يتوفر تصميمان مختلفان لمانع الصواعق لخطوط الطاقة

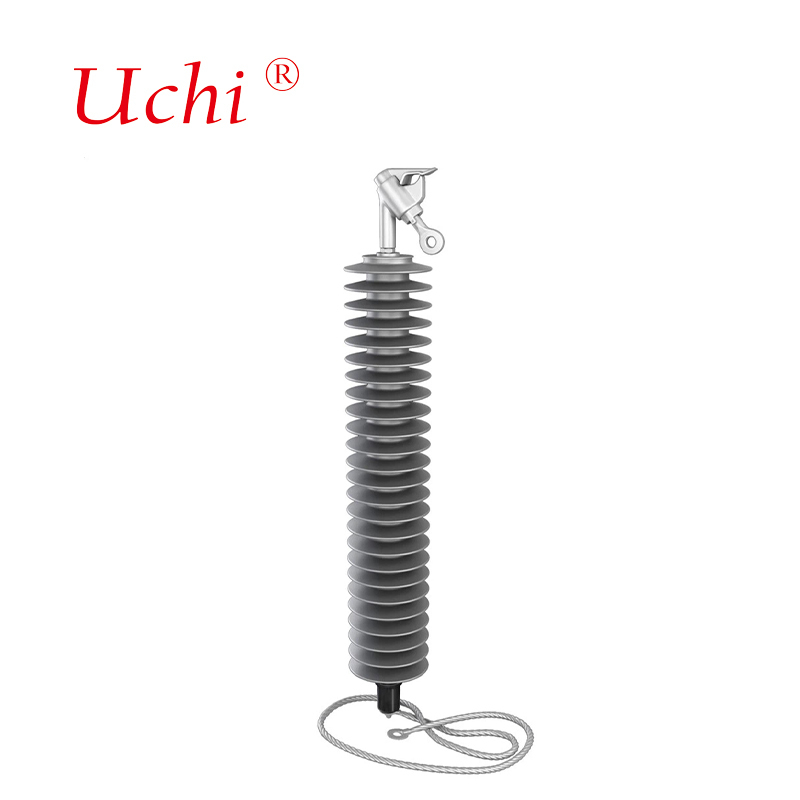

1. مانع الخط غير الموصول (NGLA)
يوفر مانع اندفاع الخط غير الموصول (NGLA) درجة عالية من مرونة التركيب والموثوقية التشغيلية. اعتمادًا على تصميم البرج وترتيب العوازل والخطوط، يمكن تثبيت هذه الموانع إما مباشرة على العوازل أو على البرج. تحد NGLAs من زيادات الجهد إلى مستويات أقل من جهد تحمل العازل.
مزايا NGLA
• الحل الأكثر مرونة (التركيب على الموصل، البرج، العازل، إلخ.)
• يتم تثبيت فاصل في السلسلة يفصل مانع الصواعق في حالة الحمل الحراري الزائد
يضمن هذا التشغيل الإضافي لخط النقل العلوي حتى يمكن جدولة الاستبدال
• توفر مستوى حماية عاليًا جدًا من الصواعق وزيادات الجهد الناتجة عن التبديل بفضل قدرتها العالية على امتصاص الطاقة
• مصمم ومختبر ليتوافق مع أحدث معيار IEC 60099-4
2. مانع الخط الموصول خارجيًا (EGLA)
تحتوي موانع اندفاع الخط Uchi Electric EGLA على فجوة شرارة خارجية موضوعة في سلسلة تعزل الجزء النشط من مانع اندفاع الخط عن جهد الخط في الظروف العادية.
في حالة حدوث صاعقة، تومض فجوة الشرارة ويحد مانع الصواعق من تيار خطأ الأرض من عدة كيلو أمبير إلى بضعة أمبيرات، ويطفئ القوس في غضون 10 مللي ثانية بحيث لا تكون هناك حاجة لتشغيل قاطع الدائرة في كلا طرفي الخط، أي لا توجد عملية إعادة إغلاق.
مزايا EGLA
• لا يوجد تيار تسرب، نظرًا لأن الفجوة المتسلسلة تفصل جزء مانع الصواعق من EGLA - كتل موارستور أكسيد المعدن (MOV) - عن جهد النظام في ظروف الخدمة العادية
• مطلوب جهد مقنن أقل لمانع الصواعق
• لا حاجة إلى فاصل ولا سلك أرضي
• مناسبة لأبراج الدوائر المتعددة ذات الخلوصات القصيرة - يسمح التصميم المضغوط للغاية لـ EGLA وغياب السلك الأرضي بالتركيب والحماية من الصواعق حتى على الأبراج ذات خلوصات الذراع المتقاطعة الصغيرة جدًا
• أكثر ملاءمة للتركيب المباشر
• حلول EGLA كاملة مع عوازل البوليمر متوفرة أيضًا
| النوع | الجهد المقنن | MCOV (كيلو فولت) | الحد الأقصى لجهد البقايا باستخدام an 8/20 نبضة تيار (كيلو فولت) |
الزحف المسافة (مم) |
التقوس الجاف المسافة (مم) |
||
| 5.0 كيلو أمبير | 10 كيلو أمبير | 20 كيلو أمبير | |||||
| YH10W-3 | 3 | 2.55 | 7.5 | 8.2 | 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 | 16.3 | 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 | 24.5 | 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 | 32.6 | 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 | 40.8 | 46.1 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 | 48.9 | 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 | 57.1 | 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3 | 65.2 | 73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 | 73.4 | 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 | 81.6 | 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 | 89.7 | 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 | 97.9 | 109.6 | 1340 | 428 |
| النوع | الجهد المقنن (كيلو فولت) | MCOV (كيلو فولت) | الحد الأقصى لجهد البقايا باستخدام an 8/20 نبضة تيار (كيلو فولت) |
تحمل نقل الشحنة المتكررة Qrs C |
||
| مانع الصواعق من فئة المحطة | ||||||
| نبضة تيار حادة كيلو فولت |
نبضة البرق كيلو فولت |
نبضة التبديل كيلو فولت |
||||
| القيمة القصوى ≤ | ≥ | |||||
| YH10W-51/134 | 51 | 40.8 | 154 | 134 | 114 | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 | 221 | 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | 264 | 235 | 201 | 1.0 |
| YH10W-96/250 | 96 | 75 | 280 | 250 | 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297 | 266 | 226 | 1.0 |
| YH10W-108/281 | 108 | 84 | 315 | 281 | 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 | 500 | 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | 594 | 532 | 452 | 1.2 |
| YH10W-216/562 | 216 | 168.5 | 630 | 562 | 478 | 1.2 |
