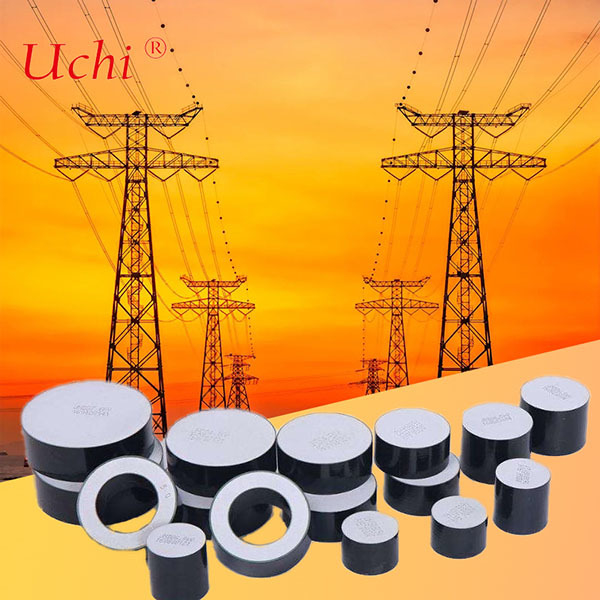

كتل فاريستور أكسيد الزنك المعدني لوقف التيار الكهربائي ، تستخدم في التيار المباشر والمنحدرات العالية
تفاصيل المنتج:
| مكان المنشأ: | Dongguan ， Guangdong ، الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | SGS.UL |
| رقم الموديل: | D42*H20MM |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5000pcs |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حجم كبير |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، المال غرام |
| القدرة على العرض: | 5000،000،000 جهاز كمبيوتر شخصى شهريا |
|
معلومات تفصيلية |
|||
| إبراز: | كتلة فاريستور أكسيد الزنك المعدني,كتل الوارستورات الخاصة بمنع التوتر,باريستور المتجه العالي المتردد,Surge arrester varistor blocks,DC high gradient varistor |
||
|---|---|---|---|
منتوج وصف
كتل فاريستور أكسيد الزنك المعدني لوقف التيار الكهربائي ، تستخدم في التيار المباشر والمنحدرات العالية
أكسيد الزنك Varistor هي أجهزة غير خطية تعتمد على الجهد والتي لها خصائص كهربائية مماثلة لديود زينر الخلفية.يتكون أساسا من ZNO مع إضافة صغيرة من أكسيدات المعادن الأخرى مثل البزموثالكوبالت والمغنيز وغيرها The Metal Oxide Varistor or "MOV" is sintered during the manufacturing operation into a ceramic semiconductor and results in a crystalline microstructure that allows MOVs to dissipate very high levels of transient energy across the entire bulk of the deviceلذلك ، عادة ما تستخدم MOVs لقمع البرق وغيرها من العوامل العابرة عالية الطاقة الموجودة في التطبيقات الصناعية أو خطوط التيار المتردد. بالإضافة إلى ذلك ،تستخدم MOVs في دوائر DC مثل مصادر الطاقة منخفضة الجهد وتطبيقات السياراتعملية تصنيعها تسمح للعديد من عوامل الشكل المختلفة مع القرص الرصاصي الشعاعي هو الأكثر شيوعا.
تتكون هيكل جسم varistor أكسيد الزنك من مصفوفة من حبات ZNO الموصلة منفصلة عن طريق حدود الحبوب التي توفر خصائص أشباه الموصلات في التقاطع PN.هذه الحدود هي المسؤولة عن حجب التوصيل في الجهد المنخفض وهي مصدر التوصيل الكهربائي غير الخطي في الجهد العالي.
خاصية جذابة من MOV هي أن الخصائص الكهربائية مرتبطة بجسم الجهاز.كل حبة ZnO من السيراميك تتصرف كما لو كان لديها تقاطع أشباه الموصلات في حدود الحبوب.

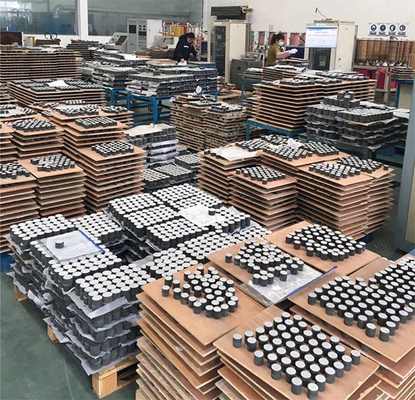

يتم تصنيع الوارستورات عن طريق تشكيل وتجفيف المساحيق القائمة على أكسيد الزنك إلى أجزاء سيراميكية. يتم بعد ذلك تصفية هذه الأجزاء بأقطاب كهربائية إما بالفيلم السميك الفضة أو القوس / النيران الرش المعدن.
يمكن ملاحظة حدود حبوب ZnO بوضوح. بما أن السلوك الكهربائي غير الخطي يحدث على حدود كل حبة ZnO شبه موصلة،يمكن اعتبار الوارستور جهاز "متعدد التقاطعات" يتكون من العديد من السلسلات والاتصالات المتوازية لحدود الحبوبيمكن تحليل سلوك الجهاز فيما يتعلق بتفاصيل البنية الدقيقة السيراميكية. تلعب متوسط حجم الحبوب وتوزيع حجم الحبوب دورًا رئيسيًا في السلوك الكهربائي.
معلومات عن المنتج:
النوع: الوارستور D42*H20mm
مادة: مادة أكسيد المعدن
طلب تصنيف التوقيف DH (معيار IEC)
| المواصفات | قطرها | سمك | الجهد المرجعي للتيار المباشر (U1mA) | نسبة الجهد المتبقي الكبرى (8/20us) | القدرة على مقاومة النبض الحالي | الجهد الاسمي الموصى به | قدرة امتصاص الطاقة القصوى | |
| 4/10نا | 2 ثانية | |||||||
| ملم | ملم | كيلو فولت | عند 10kA | kA | أ | كيلو فولت | kJ/kVr | |
| MOV36.5×20 | 36.5±0.5 | 20±0.5 | 4.0-48 | 1.83 | 100 | 350 | 3 | 2.5 |
| MOV36.5×30 | 36.58±0.5 | 30±0.5 | 6.2-7.0 | 1.83 | 100 | 350 | 4.5 | 2.5 |
| MOV42×20 | 42±0.5 | 20±0.5 | 4.0-48 | 1.81 | 100 | 400 | 3 | 3.4 |
| MOV42×30 | 42±0.5 | 30±0.5 | 6.2-7.0 | 1.81 | 100 | 400 | 4.5 | 3.4 |
طلب تصنيف الاعتقال SL (معيار IEC)
| المواصفات | قطرها | سمك | الجهد المرجعي للتيار المباشر (U1mA) | نسبة الجهد المتبقي الكبرى (8/20us) | القدرة على مقاومة النبض الحالي | الجهد الاسمي الموصى به | قدرة امتصاص الطاقة القصوى | |
| 4/10نا | 2 ثانية | |||||||
| ملم | ملم | كيلو فولت | عند 10kA | kA | أ | كيلو فولت | kJ/kVr | |
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-48 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-48 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
طلب تصنيف الاعتقال SM (معيار IEC)
| المواصفات | قطرها | سمك | الجهد المرجعي للتيار المباشر (U1mA) | نسبة الجهد المتبقي الكبرى (8/20us) | القدرة على مقاومة النبض الحالي | الجهد الاسمي الموصى به | قدرة امتصاص الطاقة القصوى | |
| 4/10نا | 2 ثانية | |||||||
| ملم | ملم | كيلو فولت | عند 10kA | kA | أ | كيلو فولت | kJ/kVr | |
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-48 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64 × 20 | 64±0.5 | 20±0.5 | 4.0-48 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
