مصابيح LED أمامية للسيارة تتميز بنطاق جهد إمداد دخل من 7 فولت إلى 40 فولت وتحكم في السطوع بتشغيل/إيقاف برأس واحد باستخدام جهد التيار المستمر أو PWM
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان، قوانغدونغ، الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حجم كبير |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، المال غرام |
| القدرة على العرض: | 5000،000،000 جهاز كمبيوتر شخصى شهريا |
|
معلومات تفصيلية |
|||
| شمعة: | 10000LM / مجموعة | رقائق الصمام: | رقائق فاي الشفاه |
|---|---|---|---|
| الشروط: | علامة تجارية جديدة بنسبة 100% | قوة الضوء: | 160 واط/عدة (80 واط/لمبة) |
| مادة: | سبائك الألومنيوم | قوة البدء: | 150 واط |
| الكلمات الرئيسية: | مصابيح أمامية للسيارة | لومن الضوء: | 9600LM/مجموعة |
| فتحة: | عين الملاك | تدفق مضيئة: | 4000 لومن لكل لمبة |
| جهد العمل: | 9-36V العاصمة | نموذج: | G5S-H4 |
| التوافق: | يناسب معظم موديلات السيارات بمقابس H11/H7/H4 | لامع المصباح: | 4000LM/لمبة |
| وضع المنتج: | G7-H11-PHI-4000LM | ||
| إبراز: | مصابيح LED أمامية للسيارة 7 فولت - 40 فولت,مصابيح LED أمامية للسيارة PWM,مصابيح أمامية بتحكم في السطوع برأس واحد |
||
منتوج وصف
الوصف العام

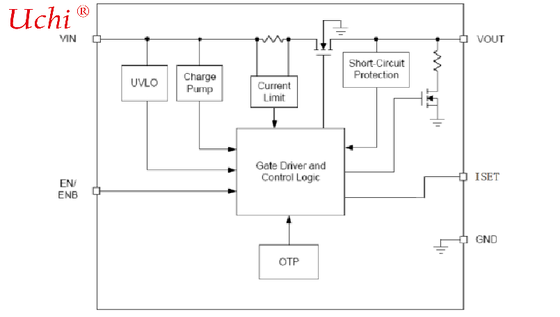

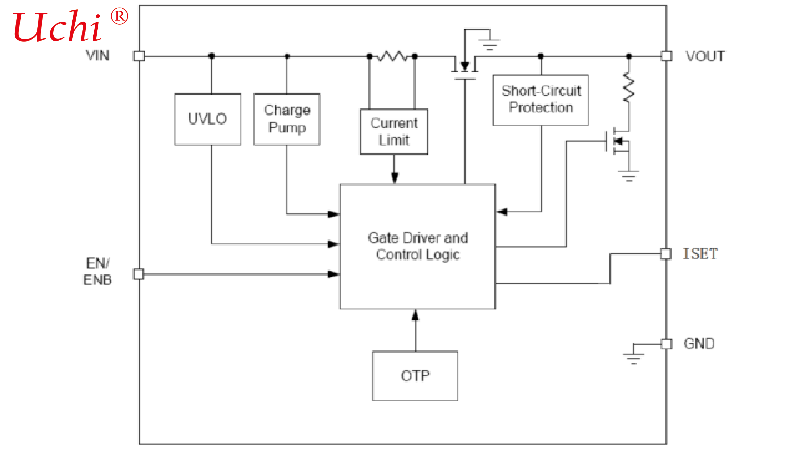

تم تصميم مفاتيح الطاقة EC9521 لتطبيقات USB.
يتوافق مفتاح الطاقة MOSFET ذو القناة N بقوة 35 ميجا أوم مع متطلبات انخفاض الجهد لمواصفات USB.
تشمل ميزات الحماية حماية حد التيار وحماية الدائرة القصيرة وحماية درجة الحرارة الزائدة.
يحد الجهاز من تيار الخرج عند مستوى عتبة حد التيار.
تقوم حماية درجة الحرارة الزائدة بحد درجة حرارة الوصلة أقل من 140 درجة مئوية في حالة حدوث دائرة قصر أو ظروف تحميل زائد. مدخل تمكين لتمكين أو تعطيل الجهاز.
الميزات
◆ MOSFET عالي الجانب بقوة 35 ميجا أوم
◆ نطاق الجهد: 3.5 فولت إلى 5.5 فولت
◆ حماية حد التيار والدائرة القصيرة
◆ حماية درجة الحرارة الزائدة
◆ مدخل Iset
◆ مدخل التمكين
◆ أجهزة خالية من الرصاص وخضراء متاحة
التطبيقات
◆ أجهزة الكمبيوتر المحمولة والمكتبية
◆ منافذ USB
◆ مفاتيح حماية الطاقة عالية الجانب
وصف الوظيفة قفل الجهد المنخفض (UVLO) تحتوي مفاتيح الطاقة EC9521 على دائرة قفل جهد منخفض مدمجة للحفاظ على إيقاف تشغيل الخرج حتى تعمل الدوائر الداخلية بشكل صحيح. تحتوي دائرة UVLO على تضخيم وتيزة إزالة الارتعاش بحيث تتجاهل عادةً العابرين السفليين على المدخل. عندما يتجاوز جهد الدخل عتبة UVLO ، يبدأ جهد الخرج في التشغيل الناعم لتقليل تيار الاندفاع. مفتاح الطاقة مفتاح الطاقة هو MOSFET ذو قناة N مع RDS (ON) منخفض. لا يحتوي MOSFET الداخلي على ديود الجسم. عندما يكون IC متوقفًا ، يمنع MOSFET تدفق التيار من VOUT إلى VIN ومن VIN إلى VOUT. حماية حد التيار توفر مفاتيح الطاقة EC9521 وظيفة حماية حد التيار. أثناء حد التيار ، تحد الأجهزة من تيار الخرج عند عتبة حد التيار. للتشغيل الموثوق به ، لا ينبغي تشغيل الجهاز في حد التيار لفترات طويلة. حماية الدائرة القصيرة عندما ينخفض جهد الخرج إلى أقل من 1.5 فولت ، والذي يحدث بسبب حمل زائد أو دائرة قصر ، تحد الأجهزة من تيار الخرج إلى مستوى آمن. يستخدم حد تيار الدائرة القصيرة لتقليل تبديد الطاقة أثناء ظروف الدائرة القصيرة. إذا وصلت درجة حرارة الوصلة إلى عتبة درجة الحرارة الزائدة ، فسيدخل الجهاز في إيقاف التشغيل الحراري. ISET يمكن لـ ISET pin تعيين حد التيار بواسطة Riset: ILim = 120k * 1.14V / Riset تمكين / تعطيل سحب EN أقل من 0.8 فولت سيعطل الجهاز ، وسحب EN أعلى من 2 فولت سيمكّن الجهاز. عندما يكون IC معطلاً ، يتم تقليل تيار الإمداد إلى أقل من 1 ميكرو أمبير. مدخل التمكين متوافق مع مستويات منطق TTL و CMOS. لا يمكن ترك دبوس EN عائمًا. حماية درجة الحرارة الزائدة عندما تتجاوز درجة حرارة الوصلة 140 درجة مئوية ، تقوم دائرة الاستشعار الحراري الداخلية بإيقاف تشغيل FET الطاقة وتسمح للجهاز بالتبريد. عندما تبرد درجة حرارة وصلة الجهاز بمقدار 20 درجة مئوية ، ستقوم دائرة الاستشعار الحراري الداخلية بتمكين الجهاز ، مما يؤدي إلى خرج نابض أثناء الحماية الحرارية المستمرة. تم تصميم الحماية الحرارية لحماية IC في حالة ظروف درجة الحرارة الزائدة. للتشغيل العادي ، لا يمكن أن تتجاوز درجة حرارة الوصلة TJ = + 125 درجة مئوية.
معلومات التطبيق مكثف الإدخال يوصى بشدة بمكثف تجاوز سيراميكي بقوة 1 ميكرو فاراد من VIN إلى GND ، يقع بالقرب من EC9521 ، لقمع الرنين أثناء حدث خطأ الدائرة القصيرة. بدون مكثف التجاوز ، قد يتسبب قصر الخرج في حدوث رنين كافٍ على المدخل (من حث سلك الإمداد) لإتلاف دوائر التحكم الداخلية. مكثف الخرج يوصى بشدة بمكثف ألومنيوم إلكتروليتي أو تانتالوم منخفض ESR بقوة 10 ميكرو فاراد بين VOUT و GND لتقليل انخفاض الجهد أثناء الاتصال الساخن للأجهزة الطرفية اللاحقة. (وفقًا لمعيار USB 2.0 ، يجب أن تحتوي منافذ الخرج على سعة مجمعة منخفضة ESR لا تقل عن 120 ميكرو فاراد لكل موزع). سعة خرج أعلى أفضل عندما يكون حمل الخرج ثقيلًا. بالإضافة إلى ذلك ، فإن تجاوز الخرج بمكثف سيراميكي بقوة 0.1 ميكرو فاراد يحسن مناعة الجهاز ضد عابر الدائرة القصيرة. اعتبارات التخطيط يجب إجراء تخطيط لوحة الدوائر المطبوعة بعناية لزيادة تبديد الحرارة وتقليل انخفاض الجهد والانخفاض والتداخل الكهرومغناطيسي. يجب مراعاة الإرشادات التالية: 1. يرجى وضع مكثفات الإدخال بالقرب من دبوس VIN قدر الإمكان. 2. يجب وضع مكثفات فصل الخرج للحمل بالقرب من الحمل قدر الإمكان لفصل التموجات عالية التردد. 3. ضع EC9521 ومكثفات الخرج بالقرب من الحمل لتقليل المقاومة والطاقة الطفيلية للحصول على أداء ممتاز للحمل العابر. 4. يجب توصيل الأقطاب السالبة لمكثفات الإدخال والإخراج ودبوس GND بمستوى الأرض للحمل. 5. حافظ على مسارات VIN و VOUT واسعة وقصيرة قدر الإمكان.
