الوصف العام الميزات EC4304 هو محول خفض مستمر عالي الكفاءة يعمل بالحث، والذي يقود MOSFET ذو قناة N ومصمم لقيادة مصابيح LED فردية أو متعددة متصلة على التوالي من مصدر جهد أعلى من جهد LED. يعمل من جهد إمداد بين 7 فولت و 40 فولت ويوفر تيار خرج قابل للتعديل خارجيًا يصل إلى 1 أمبير والذي يعتمد على جهد الإمداد والمكونات الخارجية. يتضمن EC4304 مفتاح الخرج ودائرة استشعار تيار الخرج عالية الجانب، والتي تستخدم مقاومة خارجية لضبط تيار الخرج. سيقبل دبوس ADJ إما جهد تيار مستمر أو شكل موجة PWM. سيوفر هذا تيار خرج مستمر أو مسيطر عليه اعتمادًا على تردد التحكم. تحتوي مكونات مرشح PWM على ضبط وقت صعود البدء الناعم. يمكن زيادة وقت البدء الناعم باستخدام مكثف خارجي من دبوس ADJ إلى الأرض. يؤدي تطبيق 0.2 فولت أو أقل على دبوس ADJ إلى إيقاف تشغيل الخرج وتحويل الجهاز إلى حالة استعداد منخفضة التيار.  يعمل من جهد إمداد 7 فولت إلى 40 فولت  مفتاح NDMOS داخلي 40 فولت  تيار خرج 1 أمبير  تشغيل/إيقاف فردي وضبط السطوع باستخدام جهد تيار مستمر أو PWM  كفاءة EC4304 تصل إلى 95%  دقة تيار LED نموذجية +/-5%  قفل الجهد المنخفض للإدخال  SOT23-5L,DFN 3x3 8L,حزمة SOT89-5L  متوافق مع RoHS وخالي من الهالوجين التطبيقات  إضاءة LED للسيارات  إضاءة LED عالية الطاقة  إضاءة المؤشرات والطوارئ  إضاءة معمارية  إضاءة صناعية منخفضة الجهد  إضاءة LED اللافتات والديكور

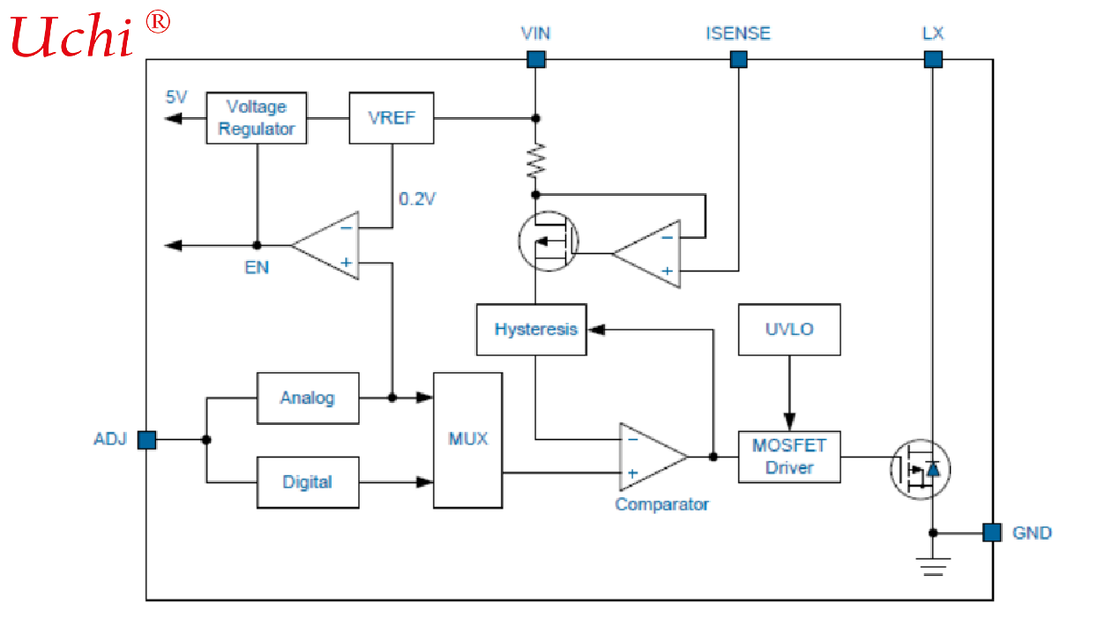

الوصف الوظيفي EC4304 هو محول خفض مستمر بسيط وعالي الكفاءة. يعمل الجهاز بمدى جهد إدخال من 7 فولت إلى 40 فولت ويوفر تيار خرج 1 أمبير. تحدد مقاومة استشعار التيار عالية الجانب تيار الخرج ويمكّن مدخل تعتيم PWM المخصص من تعتيم LED النبضي عبر نطاق واسع من مستويات السطوع. تقلل آلية استشعار التيار عالية الجانب ودائرة ضبط التيار المدمجة من عدد المكونات الخارجية المطلوبة مع توفير تيار LED بدقة +5%، باستخدام مقاومة استشعار 1%. ضبط تيار الخرج يحتوي الجهاز على مرشح تمرير منخفض بين دبوس ADJ ومقارن العتبة ومقاوم تحديد تيار داخلي بين ADJ والجهد المرجعي الداخلي. هذا يسمح بتجاوز دبوس ADJ بإشارات تيار مستمر أو نبضية لتغيير عتبة تبديل VSENSE وضبط تيار الخرج. يتم تقديم تفاصيل الأوضاع المختلفة لضبط تيار الخرج في قسم التطبيقات عن طريق: قيمة تيار الخرج هي 1 أمبير عند 0.1 أوم (0.5 أمبير عند 0.2 أوم) وهذا هو تيار الخرج المحسوب عندما يكون طرف ADJ 1.25 فولت عائمًا. وضع الإيقاف سيؤدي أخذ دبوس ADJ إلى جهد أقل من 0.2 فولت لأكثر من حوالي 100 ميكرو ثانية إلى إيقاف تشغيل الخرج، وسينخفض تيار الإمداد إلى مستوى استعداد منخفض يبلغ 20 ميكرو أمبير اسميًا. البدء الناعم يحتوي الجهاز على إجراء بدء ناعم مدمج بسبب التأخير عبر مرشح PWM. سيوفر مكثف خارجي من دبوس ADJ إلى الأرض تأخيرًا إضافيًا للبدء الناعم، عن طريق زيادة الوقت الذي يستغرقه الجهد على هذا الدبوس للارتفاع إلى عتبة التشغيل وإبطاء معدل ارتفاع جهد التحكم عند مدخل المقارن. بدون مكثف خارجي، يبلغ الوقت اللازم للوصول إلى الخرج إلى 90% من قيمته النهائية حوالي 500 ميكرو ثانية. إضافة السعة تزيد هذا التأخير بحوالي 0.5 مللي ثانية/ نانوفاراد. حماية LED مفتوحة الدائرة متأصلة إذا كان الاتصال بـ LED (LEDs) مفتوحًا، يتم عزل الملف عن دبوس LX للشريحة، لذلك لن تتضرر الشريحة. على عكس العديد من محولات التعزيز، حيث قد يتسبب الجهد الخلفي في تلف المفتاح الداخلي عن طريق دفع المصرف فوق جهد الانهيار الخاص به.
