تم تطوير لوحة التبريد السائل هذه بقوة 700 واط لألياف الليزر أحادية القرص خصيصًا لليزر ألياف الليزر أحادية القرص بقوة 700 واط. وهي تدعم ملف الألياف الكسب ومكونات مصدر المضخة، وتزيل الحرارة المتولدة أثناء تشغيل الليزر في الوقت المناسب، وتنظم درجة حرارة تشغيل الألياف الضوئية ومصادر المضخة، وتقمع التشوه الحراري، وتؤمن استقرارًا طويل الأمد لقوة الليزر وجودة الشعاع.



يتوفر خياران للتصنيع: لوحة تبريد سائل من الألومنيوم بأنبوب نحاسي مدمج ولوحة تبريد سائل من نوع التجويف المتكامل. يمكن تخصيص مخطط الركيزة، ومنطقة لف الألياف، ومواضع فتحات التركيب، ومنافذ الدخول/الخروج وفقًا لهيكل غلاف الليزر. تم تحسين قناة التدفق عبر محاكاة حرارية CFD لتقديم مقاومة تدفق منخفضة ودرجة حرارة سطح موحدة، مما يلغي النقاط الساخنة المحلية ويتكيف مع التشغيل المستمر طويل الأمد لمعدات ليزر الألياف.





✅ تجانس دقيق لدرجة الحرارة لحماية المكونات البصرية من خلال اعتماد تصميم قناة تدفق متعرجة محسّنة بالمحاكاة، فإنه يحقق تحكمًا ممتازًا في فرق درجة الحرارة على سطح اللوحة. إنه يمنع ارتفاع درجة حرارة الألياف المحلية وتأثير العدسة الحرارية، ويتيح انبعاث الليزر المستمر لفترات طويلة لليزر بقوة 700 واط دون انحراف في جودة الشعاع، ويطيل العمر التشغيلي لمصادر المضخة والألياف الكسب.

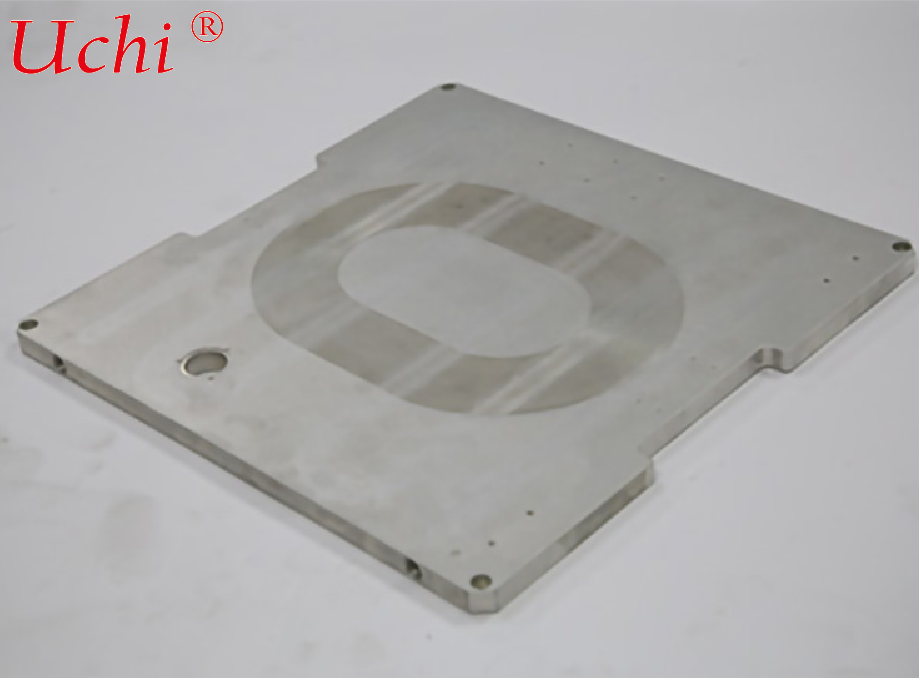

✅ خياران للمعالجة للاختيار حسب الطلب إصدار أنبوب نحاسي مدمج: أنابيب نحاسية خالية من الأكسجين مدمجة في لوحة ألومنيوم، تتميز بمقاومة ضغط عالية وخطر تسرب منخفض، وهي مثالية لمعدات الليزر عالية الضغط والتي تعمل دون توقف. إصدار من نوع التجويف: ركيزة ألومنيوم مطحونة وملحومة كوحدة واحدة مع مساحة تبادل حراري أكبر، وتجانس فائق لدرجة حرارة السطح ووزن إجمالي أخف.



✅ تصميم مقاومة تدفق منخفضة لتقليل حمل المبرد تم تحسين مسار التدفق خصيصًا لانخفاض ضغط منخفض، مما يقلل من استهلاك طاقة مضخة المياه الدوارة ويخفض إجمالي استهلاك الطاقة لنظام التحكم في درجة الحرارة بأكمله.



✅ تشغيل دقيق للركيزة لملاءمة تجميع عالية مصنوعة عن طريق التفريز الدقيق CNC. يتم التحكم بدقة في تسطيح سطح لف الألياف. تتيح أخاديد تحديد الألياف المشكلة مسبقًا، وفتحات تركيب الوحدة، وفتحات دبابيس التحديد محاذاة سهلة وملاءمة محكمة أثناء التجميع، مما يقلل من مقاومة الحرارة البينية.



✅ كشف تسرب صارم لتشغيل موثوق طويل الأمد تخضع كل وحدة مكتملة لاختبار تحمل الضغط الهيدروستاتيكي وفحص تسرب الهيليوم لضمان عدم وجود تسرب. معالجة سطح اختيارية مقاومة للتآكل بالأنودة. متوافق مع الماء منزوع الأيونات وسائل تبريد الإيثيلين جلايكول للحماية من الصدأ والتآكل.



✅ تخصيص غير قياسي وأخذ عينات سريع تخصيص المواصفات الخارجية وقناة التدفق والموصلات بناءً على الهيكل الداخلي لليزر، وأبعاد ملف الألياف، وتوزيع مصدر الحرارة. دعم التحقق من صحة النموذج الأولي، وإنتاج دفعات صغيرة، والإنتاج الضخم.





🔹ليزر ألياف الليزر أحادية القرص موجة مستمرة بقوة 700 واط 🔹معدات قطع الألياف، ووسم الليزر، ولحام الليزر 🔹تبديد الحرارة لملفات الألياف الكسب لليزر ووحدات مصدر المضخة 🔹إدارة حرارية متكاملة لمصادر ليزر الألياف متوسطة ومنخفضة الطاقة
