تعتمد لوحة التبريد السائل المدمجة بأنابيب نحاسية على ركيزة من سبائك الألومنيوم 6061/3003 مع تجويف CNC. يتم دمج أنبوب نحاسي TP2 خالٍ من الأكسجين وملفوف في أخدود الألومنيوم. من خلال عملية لحام الفراغ أو الضغط بالاحتكاك، يتم ربط الأنبوب النحاسي بإحكام بقاعدة الألومنيوم لتشكيل مكون متكامل. يدور سائل التبريد داخل الأنبوب النحاسي المستمر لإزالة الحرارة المركزة بسرعة من المكونات عالية الطاقة مثل IGBTs ووحدات التحكم الإلكترونية في السيارة ومحولات PCS لتخزين الطاقة. إنه مكون تبريد سائل سائد لمعدات إلكترونيات الطاقة الجديدة.



تحتوي قناة التدفق النحاسية المستمرة المكونة من قطعة واحدة على عدم وجود لحامات وصل داخلية، مما يقلل بشكل كبير من مخاطر التسرب ويوفر مقاومة ضغط ممتازة. إنها مثالية لتطبيقات التبريد عالية الموثوقية بما في ذلك وحدات التحكم الإلكترونية عالية الجهد وعالية الطاقة في المركبات والمحولات.





✅ دائرة أنابيب نحاسية مستمرة، خطر تسرب منخفض للغاية مصنوعة من أنبوب نحاسي خالٍ من الأكسجين سلس واحد من خلال الانحناء، بدون وصلات لحام وسيطة؛ تترتب الوصلات فقط عند منافذ الدخول والخروج. تخضع كل وحدة لاختبار تسرب الضغط الهيدروستاتيكي والهواء قبل التسليم، مما يوفر أداءً مستقرًا في ظل ظروف الاهتزاز المستمر للمركبة ودورات درجات الحرارة العالية والمنخفضة.



✅ هيكل مركب من النحاس والألومنيوم لتبديد الحرارة ذات التدفق الحراري العالي يتمتع النحاس الخالي من الأكسجين بموصلية حرارية ممتازة لامتصاص الحرارة بسرعة من النقاط الساخنة المحلية. توفر ركيزة سبائك الألومنيوم سطح تركيب مستوٍ ودعمًا هيكليًا، مما يوازن بين أداء تبديد الحرارة والتصميم خفيف الوزن لحل مشاكل السخونة الزائدة المحلية للأجهزة عالية الطاقة.



✅ قناة تدفق قابلة للتخصيص بالكامل مع محاكاة حرارية يمكن تصميم قنوات تدفق متعددة المسارات متعرجة، على شكل حرف U، وأشكال خاصة حسب الطلب. يمكن تخطيط مسار الأنبوب النحاسي وفقًا لمواقع مصادر الحرارة. مخطط تفصيلي للركيزة، وتجويفات التركيب، وفتحات التموضع، ومواقع موصلات الدخول/الخروج كلها قابلة للتخصيص غير القياسية لتناسب المساحة المحدودة للمعدات.



✅ مقاومة ضغط عالية لظروف العمل ذات الجهد العالي يتميز أنبوب النحاس الخالي من الأكسجين بقوة ميكانيكية عالية. يصل ضغط العمل العادي إلى 1.0 ميجا باسكال، ويدعم الإصدار المعزز ما يصل إلى 1.6 ميجا باسكال، وهو أعلى بكثير من الألواح الباردة التقليدية من نوع التجويف. مناسب لوحدات التحكم الإلكترونية عالية الجهد ومحولات تخزين الطاقة.



✅ مراقبة جودة من الدرجة الصناعية للسيارات، معيار إنتاج IATF16949 آلة وفحص كامل العملية مع تحكم صارم في تسطيح اللوحة. تتوفر الطلاء الأنودي، والطلاء المضاد للتآكل والعازل. يتم دعم أخذ عينات النماذج الأولية، والتجربة بكميات صغيرة، والإنتاج بكميات كبيرة.



✅ وقت تسليم قابل للتحكم مقارنة بالألواح الباردة الملحومة بالتجويف، تتميز عملية دمج الأنابيب بدورة إنتاج أقصر، وهي مناسبة للتحقق السريع من المشروع.





🔹 وحدات IGBT 🔹 معدات ليزر عالية الطاقة، مصادر طاقة طبية، وحدات طاقة للنقل بالسكك الحديدية 🔹 مصادر طاقة عالية الطاقة، SVG، تبديد الحرارة لمحولات التردد الصناعية عالية الطاقة

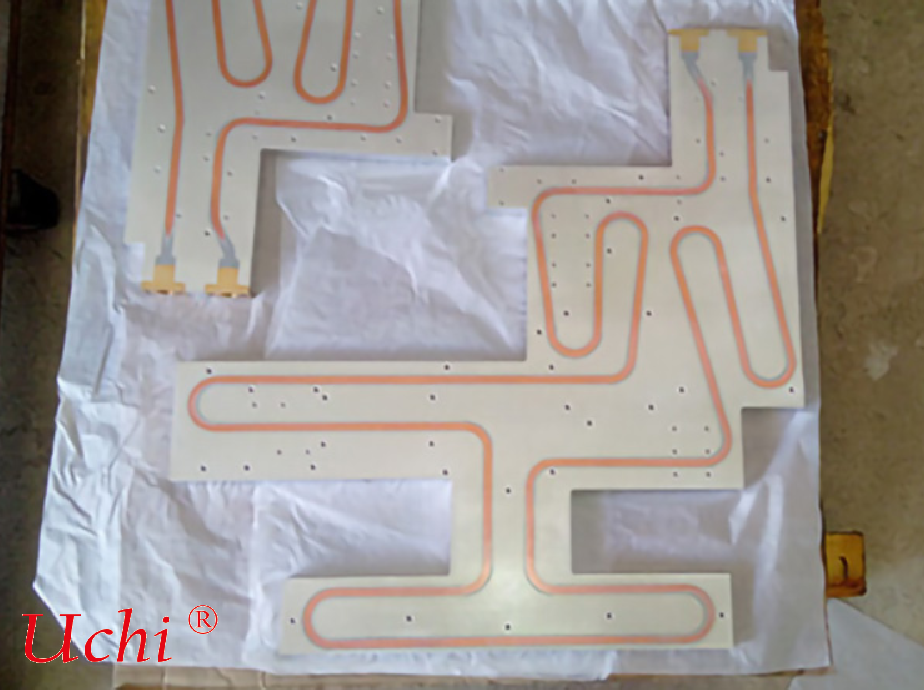

لوحة تبريد ألومنيوم خاصة الشكل قابلة للتخصيص مع قنوات تدفق نحاسية خالية من الأكسجين متعرجة مدمجة. تم حجز فتحات تركيب متعددة على الركيزة. يحقق بناء لحام النحاس والألومنيوم المتكامل مقاومة ضغط عالية وأداءً مقاومًا للتسرب. تم تصميمه لتبديد الحرارة عالية الطاقة لأنظمة التحكم الإلكتروني في المركبات. يتوفر تخصيص المخطط التفصيلي وقنوات التدفق والموصلات.
