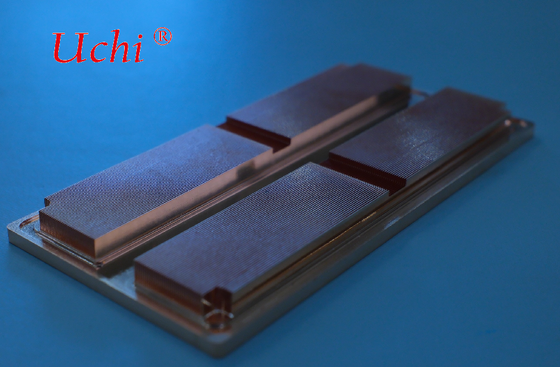

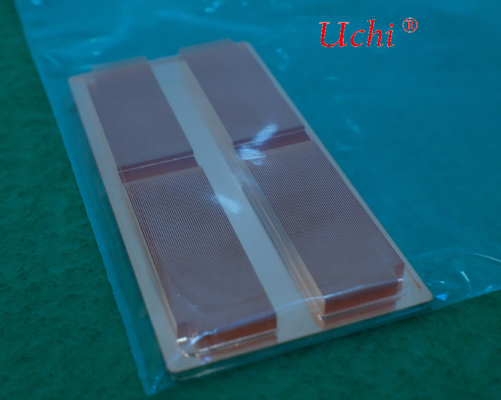

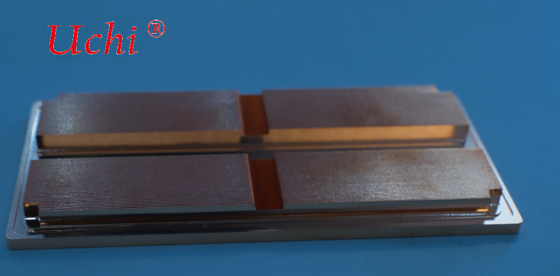

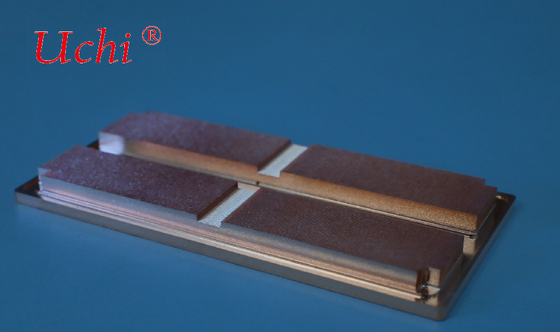

يمكن رؤية مجموعتين من مناطق تبادل الحرارة من النحاس الخالص ذات القنوات الدقيقة ذات الأخاديد الدقيقة على اليسار واليمين، والتي تتوافق مع شريحتين مولدتين للحرارة (مثل وحدات معالجة الرسومات المزدوجة، أو شرائح التردد اللاسلكي المزدوجة، أو قضبان الليزر المزدوجة). تم تخصيص خندق عزل في المنتصف لتحقيق تبديد حرارة مقسم إلى مناطق للمصادر الحرارية، والتي يمكن أن تتطابق مع استهلاك طاقة مختلف للشرائح بشكل فردي.

الخطوط المتوازية الدقيقة على السطح هي قنوات دقيقة على نطاق الميكرومتر. يتدفق سائل التبريد عبر هذه الأخاديد الصغيرة لتوسيع مساحة تبادل الحرارة بشكل كبير وحمل الحرارة ذات كثافة التدفق الحراري العالية بعيدًا.

الجسم الرئيسي مصنوع من النحاس الخالص عالي النقاء، مع قاعدة ختم معدنية على المحيط. يتم اعتماد اللحام الفراغي لربط لوحة القنوات الدقيقة النحاسية ولوحة القاعدة بشكل محكم لمقاومة الضغط ومنع التسرب. يتم تشكيل سطح التلامس بدقة لضمان التلامس الوثيق مع الشرائح وتقليل مقاومة الحرارة التلامسية.

تم تصميم لوحات التبريد ذات القنوات الدقيقة التقليدية أحادية القطعة لمصدر حراري واحد. تقوم لوحة التبريد المدمجة مزدوجة المصدر الحراري هذه بتبديد الحرارة لشريحتين في وقت واحد. يمكن تصميم مسارات التدفق كدوائر مياه متوازية أو متسلسلة، متوافقة مع وحدات الشرائح المتعددة وتوفر مساحة التجميع.

لوحة التبريد السائل ذات القنوات الدقيقة المزدوجة المناطق من النحاس الخالص هذه مصنعة بدقة من النحاس عالي النقاء مع هيكل قنوات دقيقة مقسم إلى مناطق على نطاق الميكرومتر. لوحة تبريد واحدة تخدم شريحتين مولدتين للحرارة في نفس الوقت. يوفر الختم المدمج باللحام الفراغي مقاومة ضغط مستقرة لدائرة المياه ويقضي على التسرب. يتم طحن سطح العمل بدقة لضمان الترابط الوثيق مع الشرائح وتقليل مقاومة الحرارة البينية. يمكن تخصيص كثافة قناة التدفق ومخطط دائرة المياه وفقًا لاختلاف الطاقة بين الشريحتين لتحسين تجانس درجة الحرارة. يتم دعم تخصيص أبعاد المخطط، ومواضع المدخل/المخرج، وفتحات التركيب لتلبية متطلبات التبريد السائل لوحدات الشرائح المتعددة عالية الطاقة.

✅ تبريد مقسم إلى مناطق مزدوج المصدر الحراري: لوحة تبريد واحدة تبرد شريحتين في وقت واحد، وتحسن تجانس درجة حرارة الوحدة وتوفر مساحة النظام الإجمالية ✅ نقل حرارة معزز بواسطة قنوات دقيقة من النحاس الخالص: توفر قنوات التدفق الدقيقة على نطاق الميكرومتر مساحة تبادل حراري كبيرة وتدعم كثافة تدفق حراري فائقة الارتفاع ✅ ختم باللحام الفراغي: وصلات لحام قوية ذات مقاومة ضغط عالية؛ لا يوجد خطر تسرب المياه أثناء التشغيل الدوري طويل الأمد ✅ قنوات تدفق متباينة قابلة للتخصيص: تصميم قناة منفصلة متاح للشرائح ذات استهلاك الطاقة المختلف لتحقيق تحكم أكثر توازنًا في درجة الحرارة ✅ سطح عمل ذو مقاومة حرارية تلامسية منخفضة: تشكيل مستوي دقيق لتركيب ممتاز للشرائح ✅ توافق واسع: وحدات الشرائح المتعددة للذكاء الاصطناعي، مصفوفات الليزر، مضخمات طاقة التردد اللاسلكي، تجميعات الرادار، ووحدات أشباه الموصلات عالية الطاقة
