وحدة التحكم في درجة حرارة الدورة المائية للفرشة الذكية المبردة بالسائل

العملية الكاملة لتجميع وحدة التحكم في درجة الحرارة لمرتبة سائلة (جميع المكونات المقابلة للرسوم البيانية الثلاثة)
أولاً. قائمة المواد الكاملة (المكونات المطابقة للرسوم البيانية الثلاثة)

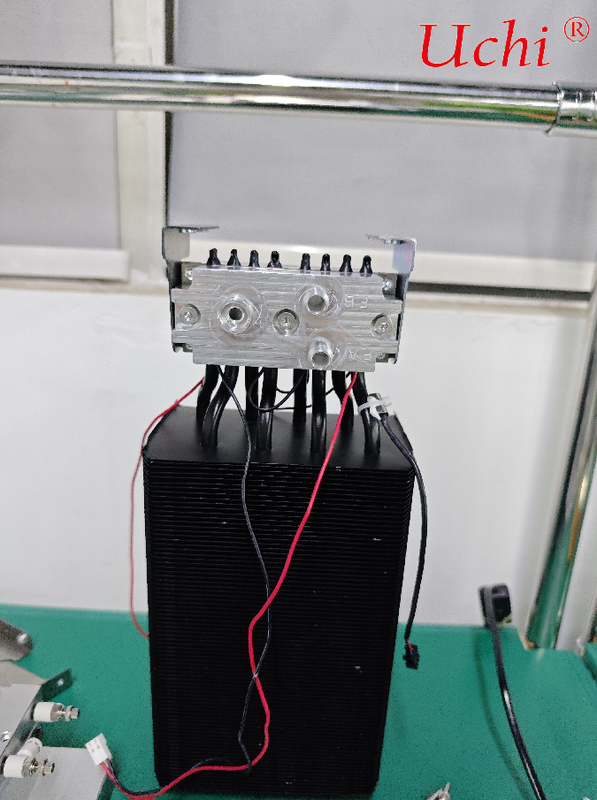

وحدة التبريد الأساسية (الرسم البياني 1): ألواح تبريد مياه من الألومنيوم مزدوجة الدائرة، 8 أنابيب حرارية موصلة للحرارة، رقائق تبريد كهروحرارية متعددة TEC، أسلاك طاقة حمراء وسوداء لرقائق TEC

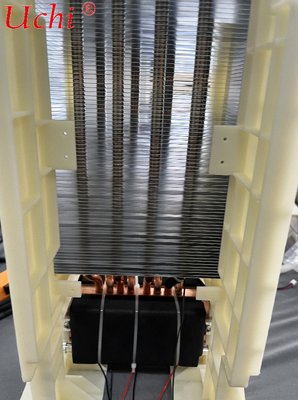

مجموعة تبديد الحرارة (الرسم البياني 3): دعامة مجاري هواء معزولة بالنايلون، مشعاع زعانف ألومنيوم عالي الكثافة، أنابيب نحاسية لمعادلة الحرارة، قاعدة سوداء موصلة للحرارة لرقائق TEC

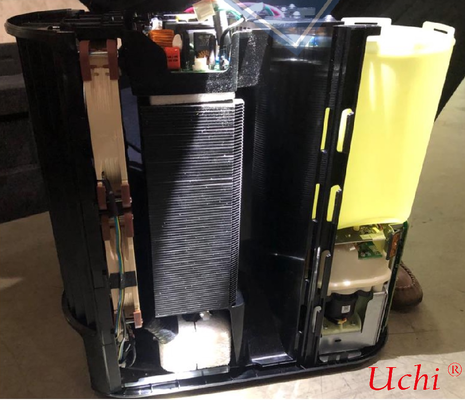

الغلاف الرئيسي، دائرة المياه ومكونات التحكم الإلكتروني (وحدة رئيسية مفككة الرسم البياني 2): غلاف وحدة بلاستيكي رئيسي، خزان تخزين مياه، مضخة مياه صامتة دائرية، لوحة دوائر تحكم رئيسية PCB، إسفنج ممتص للصدمات، مشابك أسلاك، مروحة تبريد DC، مستشعر مستوى المياه، مسبار درجة الحرارة، لوحة تشغيل خارجية
ثانياً. الخطوة 1: تجميع طبقات وحدة التبريد الأساسية ومجموعة تبديد الحرارة (تجميع الطرف الساخن للمكونات الأساسية)
قم بتنظيف أسطح الأطراف الساخنة لرقائق التبريد TEC والسطح المستوي للقاعدة النحاسية السوداء، ثم ضع طبقة رقيقة من الشحم الحراري بالتساوي لملء الفجوات وتقليل المقاومة الحرارية.
اضغط على الأطراف الساخنة لرقائق التبريد TEC المتعددة بإحكام على القاعدة السوداء وثبتها مؤقتًا بأربطة كابلات؛ رتب الأطراف الباردة لرقائق TEC للأعلى لتتوافق مع ألواح تبريد المياه من الألومنيوم مزدوجة الدائرة أعلاه.
أدخل طرفًا واحدًا من كل أنبوب حراري نحاسي في أخاديد الأنابيب المحجوزة مسبقًا في القاعدة السوداء، ومرر الطرف الآخر عبر مشعاع زعانف الألومنيوم عالي الكثافة العلوي. تأكد من أن كل أنبوب حراري يشكل ملاءمة تداخل محكمة مع الزعانف دون فجوات فضفاضة.
قم بتركيب دعامة مجاري الهواء المعزولة بالنايلون البيج، وقم بمحاذاة فتحات التثبيت على جانبي المشعاع وثبتها بمسامير لتشكيل مجرى هواء عمودي مغلق، مع ضمان مرور كل تدفق الهواء من المروحة عبر زعانف الألومنيوم.
قم بتوصيل أسلاك الطاقة الحمراء والسوداء لرقائق TEC، وقم بتوجيه حزمة الأسلاك عبر أخاديد الأسلاك المحددة مسبقًا في الدعامة وثبتها بالمشابك لمنع حدوث دوائر قصر ناتجة عن التلامس مع المشعاع المعدني.
ثالثاً. الخطوة 2: تجميع ألواح تبريد المياه لدائرة المياه الطرفية الباردة
ضع طبقة رقيقة أخرى من الشحم الحراري على أسطح الأطراف الباردة لرقائق TEC، وقم بمحاذاة ألواح تبريد المياه من الألومنيوم مزدوجة الدائرة FA/EB الموضحة في الرسم البياني 1، واضغط عليها عموديًا لتناسب جميع الأطراف الباردة لرقائق TEC بإحكام.
شد مسامير التثبيت على جانبي ألواح تبريد المياه بقوة موحدة لتجنب تشقق رقائق TEC تحت الضغط؛ تحقق من أن منافذ المياه الثلاثة ذات التوصيل السريع غير مسدودة وحجز مساحة لأنابيب المرتبة الخارجية.
قم بتركيب حشوات حرارية عند نقاط الاتصال بين الأطراف العلوية للأنابيب الحرارية الثمانية الموصلة للحرارة والجزء الخلفي من ألواح تبريد المياه للمساعدة في موازنة درجة حرارة الطرف البارد والقضاء على فروق درجات الحرارة المحلية.
رابعاً. الخطوة 3: التجميع المسبق لنظام دائرة المياه (خزان المياه + مضخة المياه)
أخرج الغلاف البلاستيكي الرئيسي، وقم بتركيب خزان تخزين المياه الأصفر في المقصورة اليمنى وثبت مشابك التحديد لمنع الاهتزاز وتسرب المياه.
قم بتوصيل الجزء السفلي من خزان تخزين المياه بمضخة المياه الدائرية الصامتة DC، واضغط على حلقة الختم لإيقاف تسرب المياه؛ قم بتوصيل مدخل ومخرج المياه للمضخة بمنافذ الدوران FA و EB لألواح تبريد المياه عبر خراطيم السيليكون.
قم بتوصيل مستشعر تدفق المياه ومسبار درجة حرارة المياه على التوالي بدائرة المياه، وقم بترتيب جميع الأنابيب في أخاديد الأسلاك الجانبية وحجز منفذ فيضان لإعادة تعبئة المياه؛ ثبت جميع الوصلات بمشابك الخراطيم لمنع تسرب المياه أثناء الدوران.
قم بلصق إسفنج ممتص للصدمات أبيض في الجزء السفلي من مضخة المياه والمشعاع لعزل الاهتزاز وتقليل ضوضاء التشغيل للوحدة بأكملها في الليل.
خامساً. الخطوة 4: الأسلاك وتركيب نظام التحكم الإلكتروني
قم بتركيب لوحة دوائر التحكم الرئيسية PCB في المقصورة العلوية للوحدة الرئيسية وثبت أعمدة الدعم العازلة لتجنب التلامس بين لوحة الدوائر والمشعاع المعدني.
قم بتوصيل حزم الأسلاك حسب الفئة:
أسلاك الطاقة: قم بتوصيل أسلاك الطاقة الحمراء والسوداء لـ TEC، وأسلاك طاقة مضخة المياه، وأسلاك طاقة مروحة التبريد إلى أطراف إخراج الطاقة للوحة الرئيسية.
أسلاك إشارة المستشعر: قم بتوصيل مجسات درجة حرارة المياه، ومستشعرات درجة حرارة مناطق المرتبة، ومستشعرات انخفاض مستوى المياه إلى أطراف اكتساب الإشارة للوحة الرئيسية.
أسلاك اتصال اللوحة: قم بتوصيل الكابل المسطح للوحة التشغيل الخارجية بواجهة الاتصال للوحة الرئيسية.
قم بتثبيت جميع حزم الأسلاك في طبقات في الأخدود السلكي الأيسر بمشابك بلاستيكية بنية ورتبها بشكل أنيق لمنع الأنابيب والمراوح من خدش الأسلاك؛ قم بلف وتثبيت الأسلاك الزائدة للقضاء على ضوضاء الرنين.
سادساً. الخطوة 5: إغلاق غلاف الوحدة الرئيسية وتجميع مجاري الهواء
ادفع وحدة التبريد وتبديد الحرارة المجمعة بالكامل إلى المقصورة الوسطى للوحدة الرئيسية كوحدة واحدة، وثبتها بالقاعدة بمسامير.
قم بتركيب مروحة التبريد DC في موضع مجرى الهواء على مقدمة المشعاع، مع توجيه المروحة للهواء نحو زعانف الألومنيوم لتشكيل تبديد حرارة بالتيار القسري.
قم بمحاذاة المشابك الموجودة على الأغطية البلاستيكية العلوية والسفلية للوحدة الرئيسية، وثبت الوحدة بأكملها وأغلق الغلاف بمسامير؛ احجز مخارج لأنابيب المياه الخارجية لألواح تبريد المياه وأسلاك الطاقة.
افحص جميع الأجزاء المتحركة: تدور المروحة بدون احتكاك، وتعمل مضخة المياه بسلاسة دون تعثر، ويمكن سحب خزان المياه بشكل طبيعي لإعادة تعبئة المياه، ووصلات دائرة المياه خالية من الضغط والانحناء.
سابعاً. الخطوة 6: اختبار المياه والطاقة للوحدة الكاملة (فحص المصنع الإلزامي)
اختبار دائرة المياه
املأ خزان المياه بالماء المقطر، وقم بتشغيل المضخة لمدة 10 دقائق من الدوران، وتحقق من جميع الوصلات وألواح تبريد المياه بحثًا عن تسرب أو تقطير للمياه.
تحقق من أن مستشعر تدفق المياه يمكنه اكتشاف تدفق المياه بشكل طبيعي؛ يجب على اللوحة الرئيسية تشغيل حماية انخفاض المياه لإيقاف تشغيل الوحدة عند عدم وجود مياه.
اختبار أداء التحكم في درجة الحرارة
قم بتشغيل لوحة التشغيل، واضبط وضع التبريد على 18 درجة مئوية ووضع التسخين على 45 درجة مئوية على التوالي لاختبار التحكم المستقل في درجة حرارة قنوات المياه مزدوجة الدائرة.
قم بالتشغيل المستمر لمدة ساعتين، وتحقق من أن المشعاع لا يعاني من ارتفاع درجة الحرارة، وأن سرعة المروحة تظل مستقرة، وأن رقائق TEC لا تعاني من انخفاض التردد بسبب ارتفاع درجة الحرارة.
يجب ألا يتجاوز ضوضاء الليل المقاسة 35 ديسيبل، مع عدم وجود اهتزاز واضح من تدفق المياه أو ضوضاء مروحة غير طبيعية.
اختبار وظيفة الحماية
قم بحظر مجرى هواء المشعاع يدويًا؛ يجب على اللوحة الرئيسية قطع إمداد الطاقة لرقائق TEC تلقائيًا عبر حماية درجة الحرارة الزائدة.
قم بتصريف كل المياه من خزان المياه؛ ستقوم حماية انخفاض المياه بإيقاف تشغيل الوحدة بأكملها وتشغيل تنبيه انخفاض المياه على اللوحة.
ثامناً. نصائح لتجنب الأخطاء الرئيسية في التجميع
⚠️ لا تضع طبقة سميكة جدًا من الشحم الحراري؛ طبقة رقيقة فقط كافية. الشحم السميك جدًا سيزيد بشكل كبير من المقاومة الحرارية ويقلل من كفاءة التبريد.
لا تقم أبدًا بثني أو تسطيح الأنابيب الحرارية النحاسية؛ انسداد تدفق الوسيط العامل الداخلي للخلف سيؤدي مباشرة إلى تعطيل تبديد الحرارة.
يجب عدم إغفال أو إزالة دعامة النايلون المعزولة، وإلا فإن التلامس بين المشعاع المعدني وخطوط إمداد الطاقة سيؤدي إلى دوائر قصر وحرق لوحة الدوائر.
الماء المقطر فقط هو المناسب لدائرة المياه؛ يحظر استخدام مياه الصنبور أثناء التجميع والاختبار لمنع تراكم الترسبات وسد الأنابيب مبكرًا.
