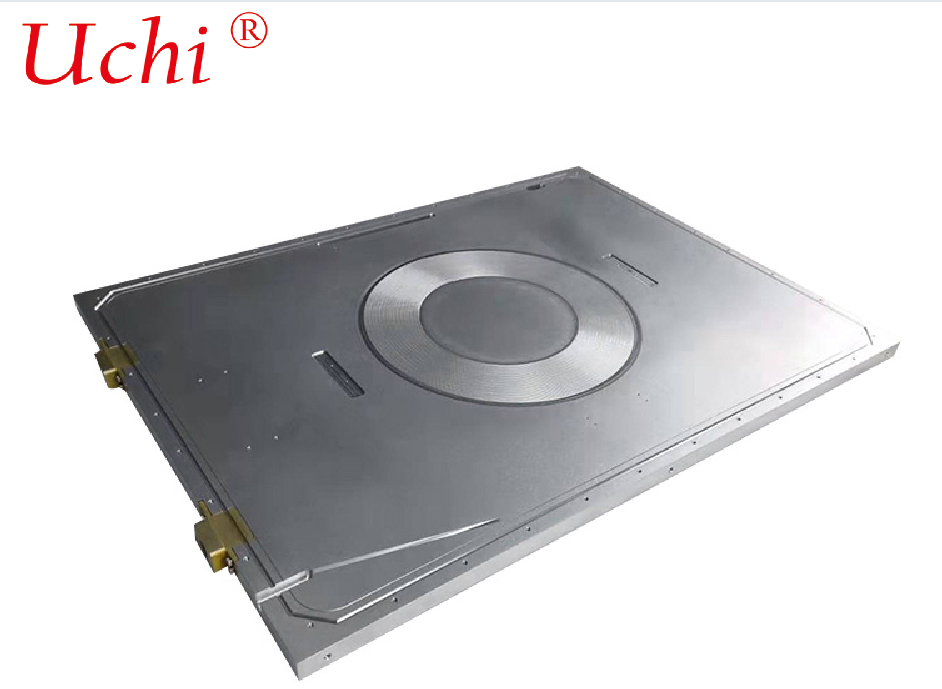

معدات الليزر من الألومنيوم الصفيحة الباردة الصفيحة الباردة الصفيحة الباردة الألياف البصرية
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان، قوانغدونغ، الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حجم كبير |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، المال غرام |
| القدرة على العرض: | 5000،000،000 جهاز كمبيوتر شخصى شهريا |
|
معلومات تفصيلية |
|||
| عملية: | زعنفة سكيفيد ملحومة | الانتهاء من السطح: | مطلي بالنيكل أو بأكسيد |
|---|---|---|---|
| نوع التركيب: | جبل المسمار | تصنيف IP: | IP65 |
| خيارات التركيب: | ثقوب المسمار أو منصات لاصقة | عرض: | حسب طلب العميل |
| فئة الحماية: | IP54 | عملية اضافية: | التصنيع باستخدام الحاسب الآلي |
| علاج: | التخميل: إجراء الحرارة | ||
| إبراز: | معدات الليزر من الألومنيوم لوحة باردة,لوحة تبريد الألياف البصرية,لوحة تبريد سائل مع ضمان |
||
منتوج وصف
معايير المنتج من OEM ملفات تعريف الألومنيوم المخصصة معدات الليزر لوحة باردة لوحة باردة عالية الجودة الألياف البصرية لوحة باردة
صناعة المعدات الأولية
المواد: AL 6061
الحجم:286*275*35ملم
تكنولوجيا: تقنية الألياف الضوئية + معالجة CNC
ميزة: القدرة على التبريد الجيدة وعدم وجود تسرب افتراضي
معالجة السطح: إزالة الزيت،التنظيف والتمويه
قوة توصيل الحرارة: 600 واط
لوحات التبريد من الألومنيوم لمعدات الليزر (لوحة تبريد، لوحة تبريد ليزر الألياف)
لوحات التبريد من الألومنيوم ، والمعروفة أيضًا باسم لوحات التبريد أو لوحات تبريد الليزر الألياف ، هي مكونات أساسية لتبديد الحرارة للليزر عالي الطاقة. مصنوعة في الغالب من سبيكة الألومنيوم ،أنها تدور مياه التبريد من خلال قنوات التدفق الداخلية لإزالة الحرارة التي تولد بسرعة من مصادر الحرارة مثل مصادر المضخات والحديدلضمان إنتاج ليزر ثابت وطول موجة دقيق.
1التعريف الأساسي وسيناريوهات التطبيق
لوحة تبريد بالليزر: مصطلح عام لوصفات التبريد السائل من الألومنيوم المطبقة على أجهزة ليزر مختلفة (الألياف، الحالة الصلبة، أشباه الموصلات) ، تغطي مستويات الطاقة من مئات واط إلى عشرات الكيلوواط.
لوحة تبريد ليزر الألياف: مصممة خصيصا لليزر الألياف. انها تدرك تساوي درجة الحرارة وتبديد الحرارة لمصادر الحرارة الدقيقة بما في ذلك مصادر المضخات المجموعات مصادر الألياف والجمع والرؤوس الليزر،مع مقاومة حرارية منخفضة، وتوحيد درجة الحرارة ممتازة، مقاومة الاهتزاز، العزل ومقاومة التآكل.
تطبيقات نموذجية: أجهزة الليزر الصناعية للقطع / اللحام (1 ′′ 6 كيلوواط) ، أجهزة الليزر فائقة السرعة ، الليدار ، معدات الليزر الطبية.
2اختيار المواد (أساسا سبيكة الألومنيوم)
- 6061-T6: النوع الأكثر استخدامًا. التوصيل الحراري: حوالي 180 واط / م.ك. قوة عالية ، سهلة في الآلة ، متوفرة مع معالجة النيتروجين / صلبة النيتروجين وفعالة من حيث التكلفة.
- 3003: التوصيل الحراري: حوالي 190 W / m · K. مقاومة جيدة للتآكل وقابلية للصلب ، تستخدم عادة لألواح التبريد المصلحة بالفراغ.
- 7075: سبيكة عالية القوة للفضاء الجوي. التوصيل الحراري: حوالي 130 واط / م.ك. تطبق على الأجهزة المدمجة عالية الطاقة العاملة تحت اهتزازات شديدة.
- مركب النحاس والألومنيوم: رصيف الألومنيوم المدمج بقنوات / أنابيب تدفق النحاس. يجمع بين الوزن الخفيف والقيادة الحرارية العالية (401 W / m · K) ، مثالية للمعدات فوق 2 كيلوواط.
3الهياكل الرئيسية وعمليات التصنيع
3.1 لوحة التبريد المدمجة في الأنابيب (أكثر شعبية)
العملية: طحن القضبان على قاعدة الألومنيوم → تضمين أنابيب النحاس → تحميل الفراغ / لحام الليزر → معالجة السطح.
خصائص: الختم الموثوق به ، وضغط العمل 10 ′′ 15 بار ، تصميم قناة التدفق المرن وسهولة الصيانة. مناسبة لإنتاج الدفعات المتوسطة والصغيرة مع مواصفات مختلفة.
3.2 لوحة تبريد ميكرو قناة محمصة بالفراغ
العملية: طبقة من أوراق الألومنيوم المتعددة → لحام الانبعاث / الحرارة الفراغية → تشكيل متكامل.
الخصائص: قنوات تدفق كثيفة ، مساحة تبادل حرارة كبيرة وتوحيد درجة الحرارة المتفوقة (اختلاف درجة حرارة السطح ≤ 1 ° C). قابلة للتطبيق على معدات عالية الطاقة فوق 3 كيلوواط والإنتاج الجماعي.
3.3 لوحة تبريد لحام الاحتكاك (FSW)
العملية: طحن الخروط على قاعدة الألومنيوم → تثبيت لوحة الغطاء → FSW بلا خيوط.
الخصائص: لا حاجة إلى ملء لحام. قوة اللحام ≥ 90% من المادة الأساسية، تشوه منخفض (≤0.1 ملم / م) ومقاومة الضغط العالي.مثالية للسيناريوهات التي تتطلب مقاومة ارتعاش عالية وموثوقية طويلة الأجل.
3.4 لوحة تبريد مصفحة بالليزر
العملية: لحام الاندماج بالليزر على ألواح رقيقة (0.8~1.5 ملم) لتشكيل قنوات تدفق مغلقة.
خصائص: دقة عالية في التصنيع ومنطقة صغيرة تتأثر بالحرارة. مصممة لألواح التبريد الرقيقة للغاية والمصغرة.
4مؤشرات الأداء الرئيسية (مرجعية المشتريات)
- المقاومة الحرارية: ≤0.05°C·cm2/W (قيمة أقل تشير إلى أداء أفضل)
- توحيد درجة الحرارة: فرق درجة حرارة السطح ≤ 1 ≈ 2 °C (ضمان قوة ليزر مستقرة)
- مقاومة الضغط: ضغط التشغيل: 610 بار؛ ضغط الاختبار: 1520 بار
- معدل التسرب: اكتشاف تسرب الهيليوم ≤1 × 10-9 Pa·m3/s (معيار تسرب صفر)
- مسطحة: ≤0.05 ∼0.1 ملم/متر (يضمن التركيب الضيق مع المكونات)
- معالجة السطح: التشطيب الصلب (سمك الطبقة ≥ 50 μm ، معزول ومقاوم للتآكل) ، التشطيب الموصل ، التصفيف النيكل غير الكهربائي.
5أساسيات التصميم (مخصصة لليزر الألياف)
- تخطيط قناة التدفق: قنوات موازية لمنطقة مصدر المضخة (مقاومة منخفضة ودرجة حرارة متساوية) ؛ قنوات سربنتين لمنطقة الألياف (تبادل حرارة مطول)تصميم التدفق المضاد (يقلل من فرق درجة الحرارة بين المدخل والمخرج).
- خروط الألياف: ناعمة وخالية من الحفر مع نصف قطر الفيل R≥0.5 ملم لمنع تلف غطاء الألياف.
- العزل ومقاومة الجهد: سمك الطبقة المضغوطة ≥50 μm ؛ مقاومة الجهد ≥2 kV (يمنع تسرب الكهرباء من مصادر المضخة).
- تعزيز الاهتزاز: ثقوب تركيب مقوية؛ قنوات التدفق مرتبة بعيدا عن مناطق الإجهاد العالي للتكيف مع الاهتزازات في المواقع الصناعية.
6مقارنة الأداء: الألومنيوم مقابل النحاس
لوحة تبريد من الألومنيوم: الوزن الخفيف (حوالي 1/3 من النحاس) ، منخفض التكلفة (حوالي 1/2 من النحاس) ، سهل التصنيع والعزل النيازكي الممتاز. التوصيل الحراري أقل قليلاً (180 W / m · K مقابل 401 W / m · K).مناسبة للمعدات المتوسطة والمنخفضة الطاقة، تصاميم خفيفة الوزن والمشاريع الحساسة للتكاليف.
لوح تبريد نحاسي: التوصيل الحراري المرتفع للغاية والقدرة المتميزة على إبعاد الحرارة. العيوب: الوزن الكبير، التكلفة العالية، صعوبة التصنيع ومخاطر الأكسدة.تطبيق على معدات عالية الطاقة فائقة (≥ 6 كيلوواط)، المساحات المدمجة والسيناريوهات التي تتطلب تبديد الحرارة الشديد.
7المواصفات المشتركة (يمكن تخصيصها)
- الأبعاد: الطول 200~800 مم، العرض 100~400 مم، السماكة 8~20 مم
- قناة التدفق: العرض 3 8 ملم ، الارتفاع 2 5 ملم ، النقطة 5 15 ملم
- أجهزة الاتصال: القياسية G1 / 4، G3 / 8، M14 × 1.5 أو مكونات سريعة مخصصة
8مبادئ توجيهية للاختيار
- ≤1.5 كيلوواط: 6061 سبيكة مع أنابيب النحاس المدمجة واللحام بالليزر، أداء عالية التكلفة
- 1.53 كيلوواط: 6061/3003 نوع القناة الدقيقة الملفوفة بالفراغ ، وحدة درجة حرارة جيدة وموثوقية عالية
- ≥ 3 كيلوواط: مركب النحاس والألومنيوم أو النوع المحشور بالفراغ ، مقاومة حرارية منخفضة ومقاومة ضغط عالية
- ارتفاع الاهتزاز / الاستخدام في الهواء الطلق: الالتحام بالاحتكاك + التشويش الصلب ، قوة هيكلية عالية ومقاومة للتآكل
