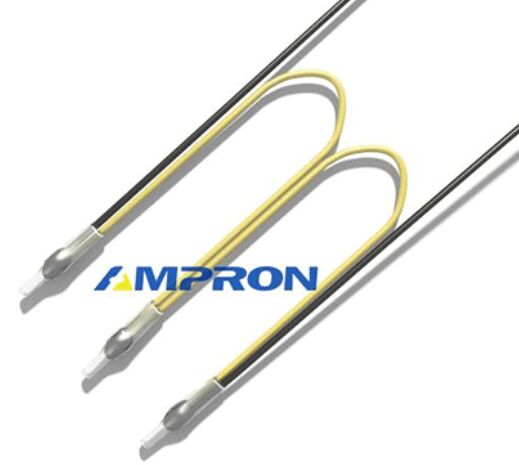

تُطبق سلسلة MZ6T للحماية من المحركات باستخدام الثرمستور الحراري PTC
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان، قوانغدونغ، الصين |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
| رقم الموديل: | MZ6T |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حجم كبير |
| وقت التسليم: | 5-7 أيام |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، المال غرام |
| القدرة على العرض: | 5000،000،000 جهاز كمبيوتر شخصى شهريا |
|
معلومات تفصيلية |
|||
| درجة حرارة بي تي سي كوري: | 115 ± 7 درجة مئوية | وقت الاستجابة: | نطاق المللي ثانية |
|---|---|---|---|
| شد الأسلاك: | تحت 10N، 10S التوتر دون ضرر | سمات: | حياة طويلة |
| التسامح مع درجة حرارة السطح: | ±7 درجة مئوية | يكتب: | معامل درجة الحرارة الإيجابية (PTC) الثرمستور |
| ماكس باور: | 10 ميجا واط | القطر: | 14mm |
| تباعد الرصاص: | 5 ملم | جهد التشغيل ماكس: | 350 فولت |
| ثسيكنيس: | 2.5mm كحد أقصى | ||
| إبراز: | حماية المحرك PTC الحرارة,ثرمستور حراري PTC من سلسلة MZ6T,ثرمستور حراري PTC مع ضمان |
||
منتوج وصف
سلسلة MZ6T PTC Thermistor مخصص لحماية المحرك
لمحة عامة عن المنتج
سلسلة MZ6T هي ترمستور PTC من نوع السلك المصمم وفقًا للمعايير الدوليةDIN 44081 / 44082، مصممة خصيصاً لحماية الملفات والمحامل من ارتفاع درجة الحرارة في المحركات. مضمنة في الملفات الثلاثية المراحل للمحركات،المقاومة ترتفع بشكل حاد عندما تقترب درجة الحرارة من الحد الأقصى لفئة العزل. مقترنة مع واقي لقطع إمدادات الطاقة، فإنه يدرك حماية سريعة ضد ارتفاع درجة حرارة، والإفراط في الحمل وفقدان المرحلة.إنه يعمل كمكون قياسي لتحكم درجة حرارة القلب للمحركات الصناعية.
مبدأ العمل
المقاومة المنخفضة عند درجة حرارة الغرفة ((R25 ≤ 100Ω / 300Ω) ، التي تعترف بها الحماية على أنها حالة طبيعية. عندما يتجمد المحرك وتصل درجة الحرارة إلى درجة حرارة التشغيل Tk ، تتغير المقاومة بشكل حاد إلى مستوى الكيلو أوم. بمجرد أن يكتشف الوقاية إشارة المقاومة العالية ، فإنه يتحرك ويغلق على الفور لمنع حرق المحرك. المقاومة تنخفض تلقائيًا بعد التبريد ، ولا تحتاج إلى استبدال ، ويمكن استخدامها بشكل متكرر.
الخصائص الرئيسية
✅ الامتثال القياسي: متوافق مع DIN 44081/44082 ، متوافق مع وحدات التحكم في درجة الحرارة الرئيسية (مثل INT69) ؛ ✅ الحجم المدمج للغاية: حجم الشريحة 1.8 × 0.6 ملم فقط ، سهل إدراجها في الملفات دون التأثير على أداء العزل. ✅ الاستجابة السريعة: تعمل ضمن< 5 ثوانيفي ظل حالات الإفراط الحراري أو فقدان المرحلة ، أسرع بكثير من الإرسالات الحرارية التقليدية. ✅ تحكم دقيق في درجة الحرارة: تتراوح Tk من 60 °C إلى 180 °C (فاصل 5 °C) ، وتسامح ± 5 °C ، تتطابق تمامًا مع فئات عزل المحرك (فئة B / F / H) ؛ ✅ الاستقرار على المدى الطويل: يتبنى قاعدة السيراميك والتغليف المعزول ، مع مقاومة الاهتزازات ومقاومة الشيخوخة وطول عمر الخدمة. ✅ التثبيت المرن: يتبنى MZ6T تصميم حزام الأسلاك الرصاصية الطويلة ، مناسبة لتثبيت التلف ، وتثبيت سطح المحامل وغيرها من ظروف العمل.
تطبيقات نموذجية
محركات صناعية، مضخات المياه / محركات المروحة، محركات الضاغط محركات الخدمة، محركات الخطوات، محركات محركات المركبات ذات الطاقة الجديدة. المحولات، المفاعلات، الملفات الحثية عالية الطاقة؛ المعدات الكهرومغناطيسية الأخرى التي تتطلب الحماية من الإفراط في الحرارة والإفراط في الحمل وخسارة المراحل.
المعايير الكهربائية النموذجية
| البند | ذو قلب واحد (النوع E) | سلسلة ثلاثية النواة (نوع DS) |
|---|---|---|
| درجة حرارة العمل Tk | 60-180 درجة مئوية (5 درجات مئوية) | 60-180 درجة مئوية (5 درجات مئوية) |
| المقاومة عند 25 درجة مئوية (R25) | ≤100Ω | ≤300Ω |
| المقاومة عند Tk-5°C | ≤550Ω | ≤1650Ω |
| المقاومة عند Tk+5°C | ≥1300Ω | ≥ 4000Ω |
| أقصى فولتاج عمل | 25 فولت DC | 25 فولت DC |
| وقت الاستجابة TD | < 5s | < 5s |
| قوة الكهرباء المضادة | 2.5كيلو فولت | 2.5كيلو فولت |
مثال نموذجي
MZ6T-150-ES: نوع حزام الأسلاك ، 150 درجة مئوية ، ذو نواة واحدة (مناسبة لمحركات الفئة B / F) ؛
MZ6T-180-DS: نوع الحزام السلكي ، 180 درجة مئوية ، اتصال سلسلة ثلاثي النواة (مناسب لمحركات الفئة H).
