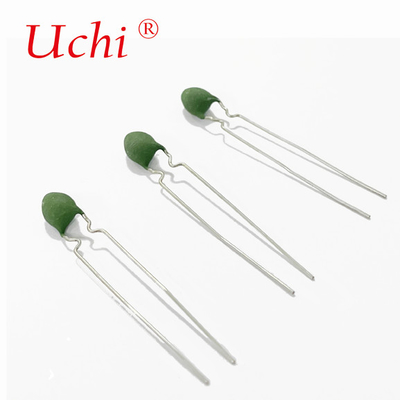

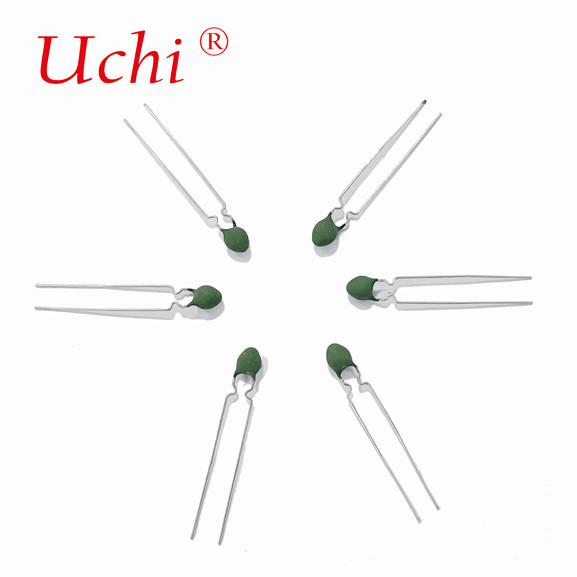

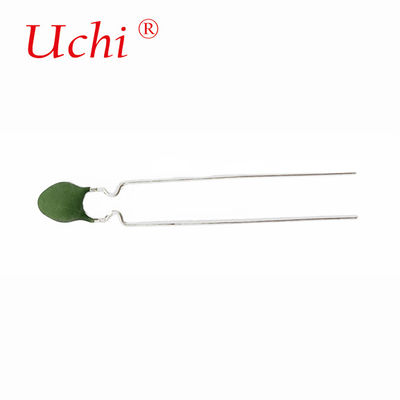

PTC MZ21-332 PTC حرارة الحد من التيار الزائد
تفاصيل المنتج:
| مكان المنشأ: | أول، سغس، بنفايات |
| اسم العلامة التجارية: | UCHI |
| إصدار الشهادات: | UL,SGS,ROHS |
| رقم الموديل: | جهاز التحكم الرقمي بالكمبيوتر MZ21-332 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5000 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| وقت التسليم: | 7 أيام عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، المال غرام |
| القدرة على العرض: | 600,000,000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| إبراز: | حرارة بي تي سي للحد من التيار الزائد,الحد من التيار الزائد حرارة بي تي سي |
||
|---|---|---|---|
منتوج وصف
PTC MZ21-332 PTC حرارة الحد من التيار الزائد
الوصف
هذه الحالة من نوع "بوسي آر" مناسبة بشكل مثالي لتشغيل المحرك في مكيفات الهواء.
المقاومة خطية PTC الحرارة (LPTC) تزداد مع ارتفاع درجة الحرارة في خطية، يعرض معامل الحرارة الإيجابية خطية تقريبا على نطاق درجة الحرارة بأكملها،مناسبة في نظام القياس والتحكم، تعويض درجة الحرارة. حيث أن مادة البناء هي أساسا السيليكون أحادي الكريستالية شبه الموصل، ويسمى أيضا مستشعر درجة الحرارة السيليكون، السيليكون الحرارة،يشار إليها أحيانًا باسم السيليستوراتوبما أن معامل درجة الحرارة إيجابي، فإن أجهزة استشعار درجة الحرارة السيليكونية تظهر تشغيل آمن عند ارتفاع درجة حرارة النظام. علاوة على ذلك، السيليكون مستقرة بطبيعتها،لذلك أجهزة استشعار درجة الحرارة السيليكونية هي موثوقة للغاية ولها حياة تشغيلية طويلة جداحزمة زجاجية مغلقة بشكل مغلق، محورية مدعومة، 2 خيوط، يمكن أن تعمل في درجة حرارة عالية والبيئة الرطوبة.مناسبة للتثبيت التلقائي.
التطبيق
· معدات التحكم في الأتمتة الصناعية.
· الكشف عن درجة حرارة الأجهزة المنزلية وتعويضها.
· الدوائر الدقيقة ومكافأة درجة حرارة مذبذب الكريستال
تعويض درجة الحرارة لأجهزة نصف الموصلات من السيليكون.
تعويض درجة الحرارة من مكبر الأجهزة.
تعويض درجة حرارة محول A / D. التحكم في توقيت المحرك الميكرو.
· الكشف عن درجة حرارة السيارات والتحكم فيها.
· اكتشاف ومراقبة درجة حرارة المعدات الطبية.
· تتضمن تطبيقات الحرارة الخطيّة PTC أيضًا النقل، زيت المحرك وسائل التبريد، نظام التدفئة، حماية من الإفراط في الحرارة، المضخّمات، مصادر الطاقة، المحولات، القياس عن بعد، أجهزة الكمبيوتر،مكبرات مغناطيسية، الحرارة، الأرصاد الجوية، تنظيم درجة الحرارة وحماية من درجة الحرارة المفرطة.
المواصفات
1اسم الجزء:PTC MZ21-332
2مواصفات المظهر
2-1، الأبعاد (ملم)
| Dmax | 4.0 |
| Tmax | 4.5 |
| د | 0.5±0.05 |
| F | 5.0±05 |
| L1max | 6.0 |
| L2min | 25 |
المواد والعلامات:
1 - نوع التعبئة: نوع الغطاء
2مادة الغطاء: الراتنج السيليكوني
3لون الغلاف: أخضر
مواد الرصاص: أسلاك النحاس المعلبة
5 - شكل الرصاص: نوع القدم المنحنية الداخلية
6. خالي من الرصاص (متوافق مع RoHS)
3خصائص كهربائية
| لا | البند | السمات | ظروف الاختبار وأساليبها |
|
2.1 |
طاقة صفر المقاومة والانحراف المسموح به
|
3. 3KΩ±30% |
بعد وضعها في الهواء عند 25 °C ± 2 °C لمدة ساعتين ، قياس مع فولتاج لا يتجاوز 1.5vdc. الشكل 2 |
|
2.2 |
درجة حرارة التحويل (درجة حرارة كوري) |
T25=75±7°C |
يتم تحديد درجة الحرارة المقابلة لخصائص درجة حرارة المقاومة (المنحنى) 2 × قيمة المقاومة R25 على أنها درجة حرارة التبديل. |
|
2.3 |
الجهد التشغيلي الاسمي |
220VAC |
الجهد المقاوم للعنصر الذي يسمح بالعمل الطبيعي على المدى الطويل |
| 2.4 | الحد الأقصى لتيار التشغيل (إيماكس) | 60mA | يتم تحديد الحد الأقصى للتيار الأولي الذي يمكن أن يتدفق على PTC كحد أقصى للتيار. |
|
2.5 |
مقاومة الجهد
|
600VAC/60S ΔR/Rn≤ ±20% |
التيار البدائي: 0.06a ، تشغيل الجهد 220VAC ، يستمر لمدة 10s ؛ ثم يتم تحويله إلى الجهد العالي (600vac) لمدة 60s. بعد الاسترداد لمدة 4-5 ساعات تحت درجة الحرارة والضغط الطبيعيين ،يتم اختبار قيمة مقاومة القوة المسموح بها بالصفر مرة أخرى. |
|
2.6 |
وقت العملI=60mA |
0.4-2S |
|
|
2.7 |
درجة حرارة العمل النطاق |
-40°C~+125°C | |
