محول حرارة الصفيحة الباردة السائلة المصلحة بالفراغ
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان، قوانغدونغ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | تقليل الحرارة |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | 1300-1500 dollars |
| وقت التسليم: | غير محدود |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| أبعاد: | قابلة للتخصيص (على سبيل المثال، 100 مم × 100 مم × 10 مم) | سائل: | الماء أو المبرد المناسب |
|---|---|---|---|
| خدمة المعالجة: | التصنيع باستخدام الحاسب الآلي + لحام الاحتكاك | تحمل: | تحمل سبائك |
| وزن المنتج: | 0.38 كجم | أقصى ضغط: | 5 بار |
| شكل: | مربع | مواد: | النحاس + سبائك الألومنيوم |
| ميزة: | تكنولوجيا جديدة وتبريد عالي الطاقة | المدخلات الحالية: | ≥12 أ |
| القدرات المادية: | الألومنيوم والنحاس | قطر المخرج: | 1/4 بوصة أو قابلة للتخصيص |
| تكنولوجيا: | تشكيله باستخدام الحاسب الآلي | ||
| إبراز: | صفيحة باردة سائلة محمصة بالفراغ,مُبادل حرارة صلب للأنوديز,محول حرارة صفيحة التبريد السائل |
||
منتوج وصف

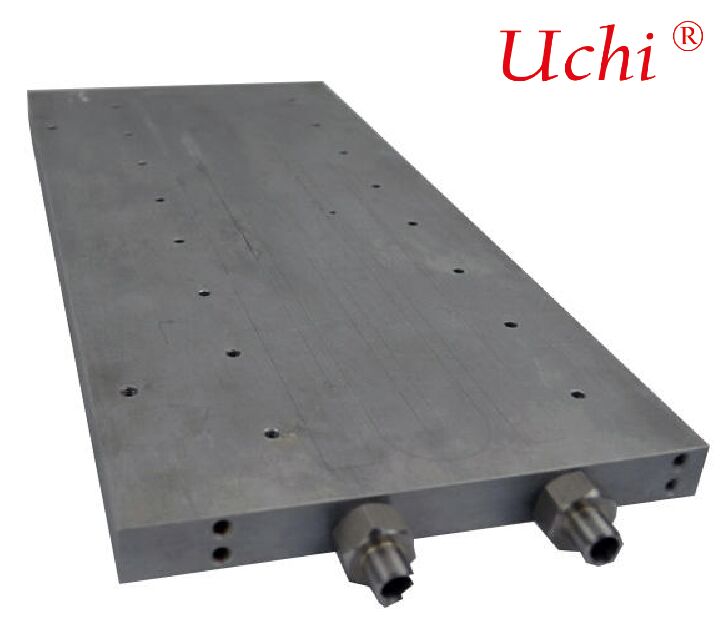

لوحة تبريد سائل ملحومة بالفراغ مبادل حراري بلوحة تبريد ملحومة بالفراغ
اسم العلامة التجارية: YY Thermal
الحجم: حجم مخصص
العملية: اللحام بالفراغ
المادة: AL6063
الشكل: مربع
التشطيب: أنودة صلبة
مراقبة الجودة: اختبار 100٪ قبل الشحن
عملية إضافية: تشغيل آلي CNC
التطبيق: لوحة تبريد سائل
الشهادة: ISO 9001:2015، ISO 14001:2015
التعبئة: كرتون قرص الألياف البصرية، EPE، منصة خشبية.
لوحة تبريد سائل ملحومة بالفراغ
لوحة تبريد سائل ملحومة بالفراغ هي مكون تبريد سائل عالي الأداء يتم تصنيعه بتقنية اللحام بالفراغ، ويستخدم بشكل أساسي لتبديد الحرارة بكفاءة عالية في المعدات ذات الكثافة العالية للطاقة. عن طريق تدوير سائل التبريد عبر قنوات داخلية محكمة الغلق لإزالة الحرارة مباشرة من مصادر الحرارة، أصبحت حلاً رئيسيًا في إدارة الحرارة المتطورة بفضل مزاياها الأساسية: خالية من الأكسدة، إحكام عالي، تشوه منخفض، ومقاومة ممتازة للتآكل.
أولاً. مبدأ وعملية التصنيع الأساسية
اللحام بالفراغ هو عملية لحام تتم في بيئة فراغ (10⁻³ ~ 10⁻⁵ ملي بار):التجميعقم بتكديس لوحة القاعدة بدقة مع قنوات التدفق المصنعة، ورقائق اللحام (Al-Si، Cu-P، إلخ)، ولوحة الغطاء.
-
التسخين بالفراغضع التجميع في فرن فراغ، قم بإخلاء الهواء، ثم سخن إلى نقطة انصهار معدن الحشو اللحام (حوالي 577 درجة مئوية - 600 درجة مئوية)، وهي أقل من نقطة انصهار المعدن الأساسي (الألومنيوم/النحاس).
-
ملء الشعيرات الدمويةيملأ معدن الحشو اللحام المنصهر جميع الفجوات بين لوحة القاعدة ولوحة الغطاء والزعانف الداخلية عن طريق الفعل الشعري.
-
الربط المعدنييحدث انتشار ذري بين معدن الحشو اللحام السائل والمعدن الأساسي؛ عند التبريد، يشكل وصلات متكاملة عالية القوة، عالية الموصلية الحرارية، ومحكمة الغلق بالكامل.
-
التبريد والتشكيليقلل التبريد البطيء تحت الفراغ من الإجهاد الحراري ويضمن عدم تشوه قطعة العمل.
-
ثانياً. خيارات المواد الأساسيةسبائك الألومنيوم (6061/6063): الأكثر استخدامًا - موصلية حرارية عالية، خفيفة الوزن، تكلفة منخفضة، وسهلة التشغيل.
النحاس (C1100/T2): أفضل أداء حراري، مثالي لتطبيقات التدفق الحراري العالي جدًا مثل شرائح الذكاء الاصطناعي و IGBTs.
- الفولاذ المقاوم للصدأ / سبائك التيتانيوم: تستخدم للبيئات القاسية الخاصة التي تتطلب مقاومة عالية للتآكل ودرجة الحرارة (صناعة الطيران، الصناعة الكيميائية).ثالثاً. مزايا الأداء الرئيسية
- نظيف للغاية وخالٍ من الأكسدة: بيئة الفراغ تقضي على مخاطر الأكسدة، بقايا التدفق، المسامية، والتآكل.إحكام قوي ومقاومة للضغط: هيكل متكامل بدون تسرب؛ تصنيف ضغط نموذجي 1-10 ميجا باسكال.
- مقاومة حرارية منخفضة للغاية وكفاءة عالية: مقاومة حرارية للحام قريبة من الصفر؛ بالاقتران مع القنوات الدقيقة/الزعانف، يمكن أن تصل المقاومة الحرارية إلى 0.02 درجة مئوية · سم² / واط.هيكل دقيق وتشوه ضئيل: التسخين العام المنتظم يضمن تسطيحًا عاليًا، مناسب للمكونات الإلكترونية الدقيقة.
مرونة تصميم عالية: يدعم القنوات المعقدة، تخطيطات المسارات المتعددة، القنوات الدقيقة (0.5 مم)، الزعانف المدمجة، إلخ.
- عمر خدمة طويل وموثوقية عالية: خالٍ من التآكل وغير قابل للفك؛ يتجاوز عمر الخدمة الصناعي 10 سنوات.رابعاً. هياكل قنوات التدفق الداخلية النموذجية
- قناة ذات طبقة واحدة محززة: لوحة قاعدة مع أخاديد مصنعة + لوحة غطاء؛ هيكل بسيط للطاقة المنخفضة إلى المتوسطة.زعانف مطوية بإزاحة / مضلعة: الزعانف المدمجة المموجة أو المسننة تزيد بشكل كبير من مساحة تبادل الحرارة واضطراب السائل؛ مفضلة للذكاء الاصطناعي والحوسبة عالية الأداء.
- زعانف منحوتة: زعانف مقطوعة بشكل متكامل من لوحة القاعدة، مما يلغي مقاومة حرارة التلامس لموصلية حرارية عالية للغاية.هيكل القناة الدقيقة: قنوات بمقياس 50-150 ميكرومتر، تدفق حراري > 350 واط / سم²، مثالية لوحدات الطاقة SiC/GaN.
- خامساً. مجالات التطبيق الرئيسيةالذكاء الاصطناعي ومراكز البيانات: لوحات تبريد سائل لوحدات معالجة الرسوميات (NVIDIA H100/H200، A100، إلخ) ولوحات تبريد الخوادم.
- مركبات الطاقة الجديدة: لوحات تبريد حزم بطاريات الطاقة، وحدات التحكم في المحركات (MCU)، OBC، وتبريد IGBT.تخزين الطاقة والإلكترونيات القوية: PCS، SVG، محولات الطاقة الشمسية، محولات الجهد العالي.
- الطيران والدفاع: تبريد عالي الموثوقية للرادار، معدات الليزر، وحمولات الأقمار الصناعية.الطب والليزر: تحكم دقيق في درجة الحرارة لأجهزة CT، MRI، والليزر عالي الطاقة.
سادساً. اللحام بالفراغ مقابل العمليات الأخرى
- الخصائصاللحام بالفراغ
- لحام الاحتكاك والتحريك (FSW)لحام TIG
- مانع تسرب لاصق / ميكانيكيأداء الختم
- ممتاز (صفر تسرب)جيد
مقبول (عرضة للتسرب)
- ضعيف (مشاكل تقادم)الهيكل الداخلي
- قنوات / زعانف معقدةقنوات بسيطة
- قنوات بسيطةقنوات بسيطة
- المقاومة الحراريةمنخفضة للغاية
- منخفضةعالية
عالية للغاية
| مقاومة درجة الحرارة / الضغط | عالية | متوسطة | منخفضة | منخفضة |
|---|---|---|---|---|
| جودة السطح | لامع، بدون أكسدة | متوسط | علامات اللحام مرئية | ضعيف |
| التكلفة | متوسطة إلى عالية | منخفضة | منخفضة | منخفضة |
| سابعاً. ملخص | تمثل لوحة التبريد السائل الملحومة بالفراغ المعيار الذهبي للإدارة الحرارية عالية الأداء، حيث توازن بشكل مثالي بين الموصلية الحرارية والقوة الهيكلية وموثوقية الختم ومرونة التصميم. | |||
