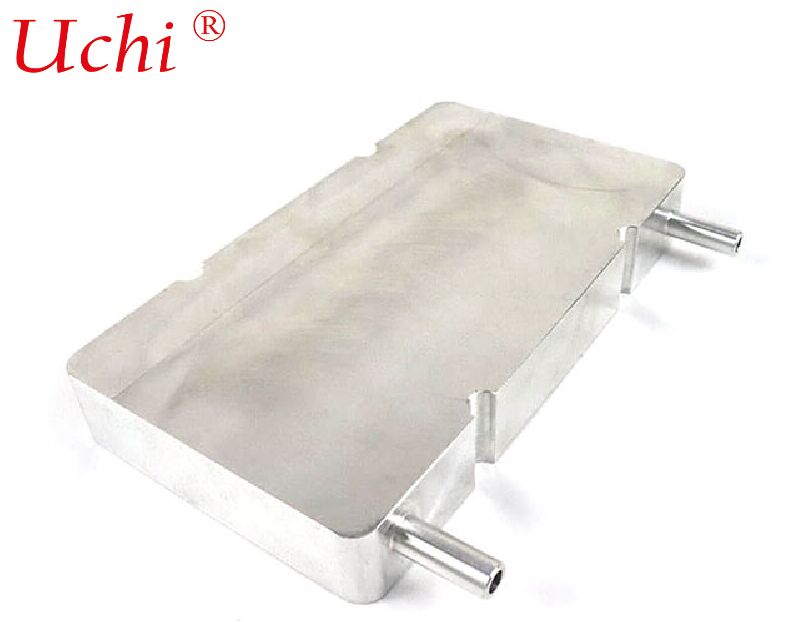

مشتت حراري بلوحة تبريد بالماء للحام بالاحتكاك

معلمات المنتج لمشتت حراري بلوحة تبريد بالماء للحام بالاحتكاك

المادة: AL 1100

الحجم: 13 * 1.8 * 9 سم

الوزن: 0.344 كجم

التقنية: تبريد FSW

الميزة: قدرة تبريد عالية وتبريد سريع

معالجة السطح: إزالة الزيوت، التنظيف، والتحويل إلى مادة خاملة

قوة التوصيل الحراري: 278 واط

لوحة تبريد بالاحتكاك (FSW)

أولاً. مبدأ العملية الأساسي

اللحام بالاحتكاك (FSW)

• عملية لحام بالحالة الصلبة لا تتضمن الانصهار، حيث تقوم أداة تحريك دوارة بتوليد حرارة احتكاكية لتليين المعدن (بدون انصهاره) وتشكيله برابطة على المستوى الذري.عملية ذات درجة حرارة منخفضة طوال الوقت (< 550 درجة مئوية)، مما يلغي عيوب الانصهار، والتشوه الحراري، وتدهور المواد.ثانياً. نقاط البيع للأداء المتميز
• إغلاق موثوق · عدم وجود تسرب (ميزة أساسية)لا توجد مسامية، شقوق، أو تجاويف انكماش؛ لحامات كثيفة بنسبة 100%.

ضغط الانهيار ≥ 1.5–2 ميجا باسكال، مع مقاومة ضغط مستقرة طويلة الأمد.

1. يتحمل > 10,000 دورة حرارية بدون تشقق أو تسرب.

   • مثالي لظروف العمل عالية الضغط، والتشغيل والإيقاف المتكرر، والاهتزازات العالية.
   • قوة قريبة من المعدن الأساسي · متين للغايةتصل قوة الوصلة إلى أكثر من 90% من المعدن الأساسي؛ مقاومة التعب والاهتزاز تتجاوز بكثير اللحام بالنحاس واللحام بالانصهار.مادة موحدة (ألومنيوم نقي / سبيكة ألومنيوم)، لا توجد معادن مختلفة أو مواد حشو.
   • مقاومة ممتازة للتآكل: مقاومة لرذاذ الملح لمدة 500 ساعة، تدعم الأكسدة الصلبة المباشرة.تبديد حرارة فائق · مقاومة منخفضة ودرجة حرارة موحدةقنوات تدفق مدمجة، لا توجد مقاومة حرارية من طبقات اللحام، مما يؤدي إلى كفاءة تبادل حراري أعلى.
   • تصميم مرن لقنوات التدفق: قنوات كبيرة، تخطيطات معقدة، اختلافات في الارتفاع، وأبعاد طويلة جدًا.

2. توحيد ممتاز لدرجة الحرارة بدون نقاط ساخنة محلية.

   • حجم كبير · فائق النحافة · تكامل عالي
   • غير مقيد بالأفران الفراغية؛ يمكن أن يتجاوز اللوح الواحد 2 متر في الطول.
   • تصميم فائق النحافة (3–8 مم)، خفيف الوزن ولكنه عالي القوة.

3. مناسب لألواح بطاريات الطاقة، والليزر عالي الطاقة، وخزائن تخزين الطاقة.

   • صديق للبيئة · اقتصادي · مستقر
   • لا يوجد لحام، لا يوجد تدفق، لا توجد أبخرة، لا يوجد غاز نفايات.
   • لا توجد بقايا كيميائية في قنوات التدفق، مما يمنع انسداد المضخة والتآكل.

4. عملية مستقرة، اتساق عالي، معدل إنتاجية عالي، وتشغيل خالٍ من الصيانة على المدى الطويل.

   • ثالثاً. مقارنة بالعمليات التقليدية (مزايا في جملة واحدة)
   • مقابل لوحة الأنبوب
   • : قنوات تدفق أكبر، مقاومة حرارية أقل، لا توجد فجوات، توحيد أفضل لدرجة الحرارة.

5. مقابل اللحام بالنحاس

   • : لا توجد مسامية، لا يوجد تآكل للحام، قوة أعلى، عمر أطول، وتكلفة أقل للأحجام الكبيرة.
   • مقابل اللحام بالانصهار / اللحام بالليزر
   • : لا يوجد تشوه، لا يوجد تسرب، مقاومة أفضل للتعب، ومتانة فائقة للدورة الحرارية.


رابعاً. سيناريوهات التطبيق الرئيسية

• مركبات الطاقة الجديدة: ألواح تبريد البطاريات، تبديد الحرارة للمحركات ووحدات IGBT الخاصة بوحدة التحكم الإلكترونية.
• تخزين الطاقة / الطاقة الشمسية الكهروضوئية: محولات تخزين الطاقة، تبريد سائل للحزم.
• مراكز البيانات / الذكاء الاصطناعي: ألواح تبريد عالية الطاقة لوحدات معالجة الرسوميات / وحدات المعالجة المركزية.

الليزر الصناعي / الطبي

• : ليزر عالي الطاقة، معدات التصوير الطبي.الفضاء الجوي
• : تبريد عالي الموثوقية للرادار والإلكترونيات الجوية.خامساً. شعارات قصيرة (جاهزة للاستخدام)
• لوحة تبريد FSW: عدم وجود تسرب · قوة عالية · عمر طويل · حجم كبيرلوحة تبريد FSW: لحامات كثيفة بنسبة 100%، لا تسرب تحت ضغط عالٍ
• أكثر استقرارًا · أقوى · أكثر متانة: لوحة تبريد باللحام بالاحتكاكتنتج عملية اللحام بالاحتكاك لحامات كثيفة وخالية من العيوب. من خلال اعتماد تقنية اللحام بالحالة الصلبة بدون انصهار، وبدون مسامية أو شقوق، فإنها تقضي على مخاطر التسرب من المصدر وتضمن استقرارًا أكبر أثناء التشغيل طويل الأمد تحت ضغط عالٍ.
• لا يتم استخدام لحام أو تدفق، مما يؤدي إلى كفاءة تبادل حراري أعلى. فهي تزيل المقاومة الحرارية الناتجة عن طبقات اللحام، مع جدران داخلية نظيفة وخالية من البقايا، مما يحقق نقلًا حراريًا أكثر توحيدًا، ويقمع النقاط الساخنة بفعالية، ويطيل عمر خدمة المكونات.قوة هيكلية قريبة من المعدن الأساسي، مع مقاومة ممتازة للاهتزاز والتعب. تصل قوة اللحام إلى أكثر من 90% من المعدن الأساسي. وهي تتحمل الصدمات الحرارية واهتزازات المركبات، مما يجعلها مناسبة لظروف العمل القاسية.

تدعم التصاميم فائقة الحجم وفائقة النحافة. خالية من قيود الحجم للأفران الفراغية، فهي تتيح إنتاج ألواح تبريد مياه طويلة جدًا وكبيرة المساحة، مع موازنة التصميم خفيف الوزن والقوة الهيكلية.

• تصميم مرن لقنوات التدفق مع توحيد ممتاز لدرجة الحرارة. يمكن تخصيص قنوات التدفق المعقدة للتكيف مع تخطيطات مصادر الحرارة المختلفة مثل بطاريات الطاقة، وأنظمة تخزين الطاقة، ووحدات IGBT عالية الطاقة، ووحدات معالجة الرسوميات.
• مقاومة للتآكل وسهلة المعالجة السطحية، مناسبة لمجموعة واسعة من التطبيقات. يمكن تطبيق معالجات سطحية بما في ذلك الأكسدة والطلاء. وهي توفر مقاومة لرذاذ الملح ومقاومة للشيخوخة، وهي مثالية للطاقة الجديدة، والتحكم الصناعي، والفضاء الجوي، وغيرها من المجالات.
• صديقة للبيئة ومستقرة، مع اتساق ممتاز للدُفعات. تولد عملية الإنتاج لا غازات أو سوائل نفايات، وتتميز بتقنية قابلة للتحكم ومعدل إنتاجية عالٍ، مما يقلل من تكاليف الصيانة والاستبدال اللاحقة.
