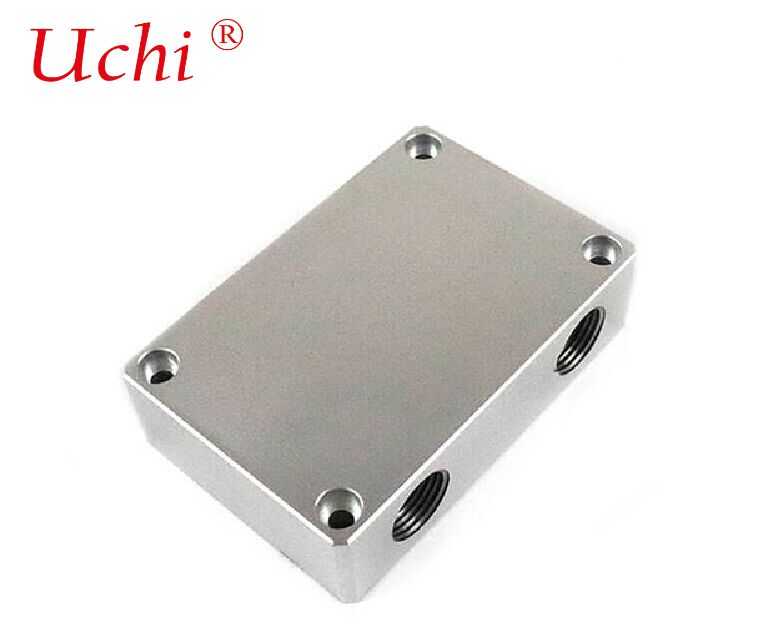

محول الحرارة الصفيحة الباردة المبردة بالسائل

معايير المنتج للصفيحة الباردة المبردة بالسائل في مبادلة الحرارة

المواد: AL 1100

الحجم: 5x7x3cm

الوزن: 0.15 كجم

تكنولوجيا: تبريد Fsw

ميزة: قدرة عالية على التبريد والتبريد السريع

معالجة السطح: إزالة الزيت،التنظيف والتمويه

قوة توصيل الحرارة: 260 واط

مبادلة حرارة الصفيحة الباردة المبردة بالسائل

مبدأ العمل الأساسي

1. التوصيل الحراري و امتصاص الحرارة



   يتم ربط الصفيحة المعدنية للصفيحة الباردة بإحكام بأجهزة توليد الحرارة مثل وحدة المعالجة المركزية و GPU و IGBTs. يتم استخدام مواد الواجهة الحرارية (TIM) للقضاء على ثغرات الهواء ،تمكين نقل الحرارة الفعال إلى الصفيحة الباردة.

2. تحويل الحرارة عن طريق الحمل



   يسير المبرد (المياه ، محلول الجليكول ، السائل الكهربائي ، وما إلى ذلك) عبر قنوات داخلية مصممة بدقة ، ويمتص الحرارة من اللوحة الأساسية عن طريق الحمل القسري.

3. نقل الحرارة



   يخرج سائل التبريد المدفئ من الصفيحة الباردة ، ويطلق الحرارة في وحدة توزيع التبريد الخارجية (CDU) أو المبرد ، ويتم إعادة تدويره بعد التبريد.


الهيكل الرئيسي وأنواعها

1مواد الأساسية

• النحاس: التوصيل الحراري العالي للغاية (~ 400 W / m · K) ، أداء إزالة الحرارة الأمثل ، يستخدم على نطاق واسع للشرائح عالية الأداء.
• الألومنيوم (Al): منخفضة التكلفة وخفيفة الوزن، تستخدم عادة في بطاريات الطاقة والمعدات الصناعية.

2الهياكل الداخلية للقنوات

لوحة تبريد سائل من الأنابيب في الصحن

• الهيكل: الخنادق المصنعة في الصفيحة المعدنية ، مع أنابيب النحاس المدمجة واللحام الهرمي.
• الخصائص: عملية تصنيع ناضجة، مقاومة ضغط عالية، تكلفة معتدلة.

النوع المطوي / المكدس (المطحون واللحام)

• الهيكل: قنوات تدفق معقدة مطحونة في الصفيحة الأساسية ، ثم مغلقة وملحومة بطاقة غطاء.
• الخصائص: تصميم قناة مرنة، مساحة تبادل حرارة كبيرة، مقاومة حرارية منخفضة.

نوع القناة الدقيقة

• الهيكل: قنوات تدفق فائقة الدقة (عرض ≤ 1 ملم) ، توفر مساحة سطحية محددة عالية للغاية.
• الخصائص: تبديد الحرارة عالي للغاية (تدفق الحرارة يزيد عن 500 واط/سم 2) ، انخفاض ضغط كبير، متطلبات صارمة لتنظيف المبرد.

نوع الزعانف / الزعانف المزدوجة

• الهيكل: هياكل متكاملة على شكل دبوس أو زعانف رقيقة تتشكل مباشرة من اللوحة الأساسية.
• الخصائص: لا يوجد مقاومة حرارية بسبب اللحام ، اضطرابات قوية ، كفاءة عالية في إزالة الحرارة.

المعلمات الأساسية للأداء

• المقاومة الحرارية (Rth): مؤشر الأداء الأساسي، عادةً0.02 ~ 0.1 °C/W؛ قيمة أقل تعني تبديد الحرارة أفضل.
• قدرة التخلص من الحرارةالصفيحة الباردة الوحيدة يمكنها التعامل500 واط ~ 2000 واط +من السلطة.
• انخفاض الضغط (ΔP): مقاومة تدفق سائل التبريد، مما يؤثر على استهلاك طاقة المضخة.
• ضغط العمل: الضغط القياسي القياسي2 ~ 5 بار، ضغط الانفجار بشكل عام≥ 8 بار.

IV - مجالات التطبيق الرئيسية

• مراكز البيانات / الحوسبة عالية الأداء (HPC): التبريد لـ GPUs و CPUs خادم الذكاء الاصطناعي ، يدعم قوة الحوسبة عالية الكثافة.
• مركبات الطاقة الجديدة: الإدارة الحرارية لبطاريات الطاقة، وتبديد الحرارة لجهاز تحكم المحرك IGBT.
• المعدات الصناعية والطبية: الليزر، محولات الطاقة، أجهزة التصوير الطبية.
• الفضاء الجوي: تبديد الحرارة عالية الموثوقية لأنظمة الرادار، والحمولة القمر الصناعي، الخ.

V. المزايا الرئيسية

• الكفاءة العالية لتفريغ الحرارة: 10 ~ 25 مرة من سعة تبريد الهواء.
• انخفاض الضوضاء وتوفير الطاقة: لا يوجد ضوضاء المروحة عالية السرعة ؛ يمكن تقليل PUE النظام إلى أقل من 1.1.
• تحكم دقيق في درجة الحرارة: تقلبات درجة الحرارة الصغيرة، تمديد عمر المكونات الإلكترونية.
• الحجم الضيق: حجم أصغر من مخازن الحرارة المبردة بالهواء، مناسبة للمعدات المتكاملة للغاية.

الفارق من مبادلات الحرارة التقليدية للصفائح

• الصفيحة الباردة للتبريد السائل: يمتص الحرارة من جانب واحد، يستخدم بشكل رئيسيالتبريد على مستوى الجهاز / سطح الشريحةمع اتصال مباشر لمصادر الحرارة.
• محول الحرارة الصفيحة (PHE): يقوم بتبادل الحرارة على الجانبين ، يستخدم لنقل الحرارة من السائل إلى السائل / السائل إلى الغاز على مستوى النظام(على سبيل المثال، داخل اتحاد الحزب الديمقراطي).
