لوحات التبريد السائل للطاقة لديها ثلاثة متطلبات أساسية: تبديد الحرارة الممتاز
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان، قوانغدونغ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | تقليل الحرارة |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | 1300-1500 dollars |
| وقت التسليم: | غير محدود |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| نوع التركيب: | تركيب المسمار أو لاصق | ضوضاء: | 17 ديسيبل |
|---|---|---|---|
| قوة التبديد الحراري: | 2000 واط | تصنيف IP: | IP65 |
| نوع المبرد: | محلول جلايكول الإيثيلين أو زيت السيليكون | حجم صندوق التغليف: | 42.5*33*18 سنتيمتر |
| جهد الإدخال: | 24 فولت تيار مستمر | القطر الداخلي: | 1/4 بوصة أو حسب الطلب |
| الانتهاء من السطح: | مطلي بالنيكل أو المعدن العاري | التوافق: | مناسبة لوحدات المعالجة المركزية ووحدات معالجة الرسومات وإلكترونيات الطاقة |
| إبراز: | تبديد حرارة لوحة التبريد السائل,لوحة تبريد سائلة للطاقة,صفيحة التبريد السائل ثلاثة نواة,power liquid cooling plate,liquid cooling plate three core |
||
منتوج وصف

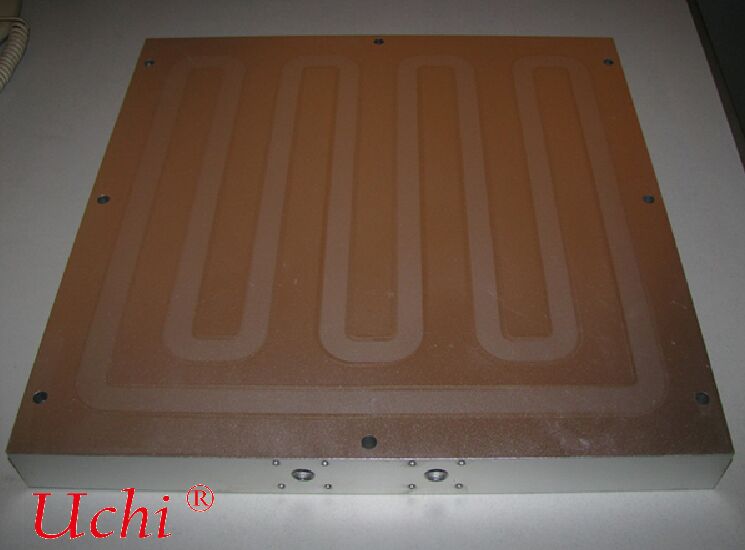

لوحة تبريد سائل الطاقة
تشير لوحة التبريد السائل للطاقة إلى مبدد حرارة سائل عالي الطاقة مصمم خصيصًا لمعدات إلكترونيات الطاقة. تستخدم بشكل أساسي في سيناريوهات مثل محولات الطاقة الشمسية، ومحولات طاقة الرياح، ومولدات الجهد المتغير الثابت (SVG)، ومحولات الجهد العالي، ومحولات تخزين الطاقة (PCS)، ومعدات نقل وتحويل الطاقة عالية الجهد.
تتميز بمقاومة ضغط عالية، وقدرة تحمل تيار كبيرة، وموثوقية عالية، وعمر خدمة طويل، ومقاومة للتآكل، وتنتمي إلى مكونات التبريد المائي الصناعية / من فئة الطاقة.
أولاً. معدات التطبيق النموذجية
- محولات الطاقة الشمسية / المحولات المركزية
- محولات طاقة الرياح، محولات الطاقة الكاملة
- محولات تخزين الطاقة (PCS)
- محولات الجهد العالي، أجهزة النقل
- مولدات الجهد المتغير الثابت (SVG)
- HVDC المرن (MMC)، صمامات المحولات
- مزودات طاقة مقوم عالية الطاقة، مزودات طاقة الطلاء الكهربائي / التحليل الكهربائي
- أكشاك الشحن، وحدات الطاقة لوحدات الشحن فائق السرعة
أهداف تبديد الحرارة الأساسية: IGBTs، وحدات طاقة SiC، الثنائيات، المفاعلات، المقاومات، إلخ.
ثانياً. ميزات التصميم الأساسية
-
كثافة تدفق حراري عالية وقدرة عاليةغالباً ما تتراوح طاقة الوحدة الواحدة من عشرات الكيلوواط إلى مئات الكيلوواط مع كثافة تدفق حراري عالية، مما يتطلب مقاومة تدفق منخفضة وكفاءة تبادل حراري عالية.
-
مقاومة ضغط عالية ومقاومة للتسربتعمل معدات الطاقة بشكل مستمر لفترة طويلة، وتتطلب مقاومة ضغط ماء تتراوح بين 3 و 10 بار.يجب أن تجتاز اختبار كشف تسرب مطياف الكتلة بالهيليوم مع تسرب يقارب الصفر.
-
تصميم قناة تدفق معقولالتصاميم الشائعة الاستخدام:
- قنوات تدفق متعرجة أحادية / مزدوجة الطبقات
- قنوات تدفق متوازية متعددة الفروع
- مضطربات / زعانف دبوسية لتعزيز نقل الحرارة
يضمن تجانس درجة الحرارة ويتجنب النقاط الساخنة المحلية التي تسبب فشل المعدات.
-
اختيار المواد والحماية من التآكلالمواد الشائعة: سبائك الألومنيوم 5052 / 3003 / 6061للمياه ذات الجودة الرديئة، أو البيئات الساحلية أو الكيميائية، تشمل المعالجات السطحية:
- الأنودة
- الطلاء الكهربائي
- طلاء داخلي مضاد للتآكل
يمنع الترسبات والتآكل وتسرب المياه.
-
القوة الهيكلية ومقاومة الاهتزازتصميم لوحة أساسية سميكة ودعامة لتجنب التشوه أثناء الاهتزاز والنقل والتشغيل طويل الأمد لمعدات الطاقة.
ثالثاً. عمليات التصنيع الشائعة
-
لوحة تبريد سائل مدمجة بالأنابيبأنابيب نحاسية / ألومنيوم مدمجة في ألواح ألومنيومتكلفة منخفضة، ناضجة ومستقرةمناسبة لمعدات الطاقة التقليدية منخفضة إلى متوسطة الطاقة
-
لوحة تبريد سائل ملحومة بالتفريغطبقات متعددة وقنوات تدفق مشكلة باللحامتبادل حراري قوي، تسطيح جيدمناسبة لوحدات IGBT / SiC عالية الطاقة
-
لوحة تبريد سائل ملحومة بالاحتكاكحجم كبير، موثوقية عاليةمناسبة لمعدات طاقة الرياح والطاقة الشمسية عالية الطاقة
-
النوع المتكامل المشقوق / المصنعقوة عالية، تصميم قناة تدفق مرنيستخدم في الغالب للتبريد المخصص لخزائن الطاقة
رابعاً. مؤشرات الأداء الرئيسية (شائعة في صناعة الطاقة)
- ضغط التشغيل: 3-6 بار
- ضغط الانفجار: ≥ 9 بار
- معيار كشف التسرب: معدل تسرب الهيليوم ≤ 1 × 10⁻⁸ باسكال.م³/ثانية
- مقاومة درجة الحرارة: -40 درجة مئوية ~ 120 درجة مئوية
- تسطيح السطح: ≤ 0.1 مم (لتثبيت وحدة الطاقة)
- خشونة السطح: Ra ≤ 1.6-3.2
- منافذ الدخول والخروج: خيوط G1/4، G3/8، G1/2 أو موصلات سريعة
خامساً. الاختلافات عن لوحات التبريد السائل القياسية
- عمر التشغيل: 20 عامًا من الخدمة المتواصلة، وليس للمعدات قصيرة الأجل
- البيئة: درجة حرارة عالية، رطوبة عالية، غبار، رذاذ ملح ساحلي
- السلامة: تسرب السائل يسبب مباشرة دوائر قصيرة عالية الجهد، وفشل، وانقطاع التيار، ويتطلب موثوقية عالية للغاية
- الصيانة: تصميم قليل الصيانة أو خالٍ من الصيانة
سادساً. ملخص موجز
لوحة التبريد السائل للطاقة هي "لوحة أساسية خاصة لتبديد الحرارة" لمعدات إلكترونيات الطاقة.
يمكن تلخيص متطلباتها الأساسية في ثلاث نقاط: تبديد حرارة قوي، عدم تسرب سائل، وعمر خدمة طويل.
-
تبديد حرارة قوي - الأساسي: مقاومة حرارية منخفضة، كفاءة عالية، لا توجد نقاط ساخنةيزيد تصميم قناة التدفق المحسّن من مساحة التبادل الحراري ويقلل من المقاومة الحرارية، ويدعم التبريد المستمر بكامل الحمل لوحدات IGBT/SiC عالية الطاقة.التجانس الممتاز لدرجة الحرارة يلغي النقاط الساخنة المحلية، ويمنع انخفاض الطاقة أو فشل المكونات.مقاومة التدفق المعقولة تتناسب مع ظروف عمل مضخة المياه في النظام، مما يضمن كفاءة تبديد حرارة مستقرة تحت معدلات تدفق عالية.
-
لا يوجد تسرب للسائل - الأساسي: ختم موثوق، تسرب صفرتستخدم عمليات لحام عالية القوة مثل اللحام بالتفريغ أو اللحام بالاحتكاك لتشكيل هيكل متكامل أحادي القطعة.اللحامات المستمرة بدون وصلات باردة أو مسام توفر مقاومة ضغط عالية وتقاوم تشقق الإجهاد أثناء التشغيل طويل الأمد.يتم إجراء اختبار كشف تسرب مطياف الكتلة بالهيليوم بنسبة 100٪ قبل التسليم، مع التحكم الصارم في معدل التسرب لمنع الدوائر القصيرة واحتراق معدات الطاقة الناجم عن تسرب السائل.
-
عمر خدمة طويل - الأساسي: طول العمر، موثوقية عاليةالمواد مقاومة للتآكل والترسبات، وتتكيف مع بيئات جودة المياه الصناعية، وشبكات الطاقة، والسيارات.توفر القوة الهيكلية العالية مقاومة للاهتزاز والصدمات، وتدعم التشغيل المستمر طويل الأمد.مقاومة ممتازة لدورات درجات الحرارة العالية والمنخفضة والإجهاد الحراري، مع عمر تصميم يطابق الخدمة طويلة الأمد لمعدات الطاقة التي تتراوح من 10 إلى 20 عامًا.
