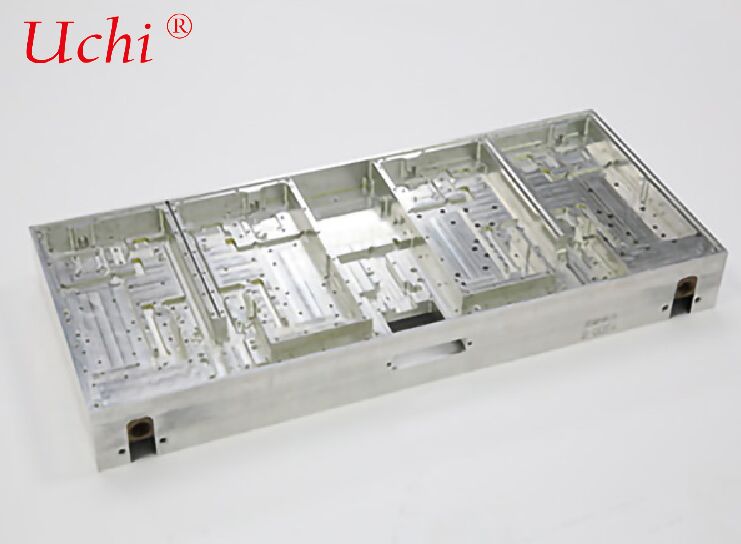

لوحة تبريد سائل بالرش النفاث عالي التردد

أ. المبدأ الأساسي (الاختلاف الجوهري عن قنوات التدفق التقليدية)

• يمر سائل التبريد عبر مصفوفة كثيفة من الفوهات الدقيقة (قطر 0.1-1 مم)
• يصطدم عموديًا بسرعة عالية بالجدار الداخلي للوحة التبريد (سطح التسخين)
• يكسر الطبقة الحدودية الحرارية على الفور، ويزيد معامل انتقال الحرارة المحلي بمقدار 5-10 مرات
• ينتشر السائل بسرعة ويصرف جانبيًا، مما يحقق درجة حرارة موحدة للغاية عبر المنطقة بأكملها (فرق درجة الحرارة < ±1 درجة مئوية)

ب. الهيكل النموذجي

• الغرفة العلوية (غرفة التوزيع): تثبت الضغط وتوزع سائل التبريد بالتساوي على الفوهات
• لوحة الفوهات: المكون الأساسي مع مئات إلى آلاف الثقوب الدقيقة الدقيقة (مصفوفة رش نفاث عالي التردد)
• غرفة الاصطدام (منطقة تبادل الحرارة): اصطدام النفاثات وتبادل حراري قسري مكثف
• غرفة تجميع السائل / قناة التصريف: تصريف سريع لسائل التبريد الممتص للحرارة

ج. الميزات التقنية الرئيسية

• قدرة تبديد حرارة عالية للغاية



  كثافة تدفق الحرارة: 200-1000 واط/سم² (لوحة ملحومة عادية حوالي 50 واط/سم²)



  مقاومة حرارية منخفضة تصل إلى 0.01-0.03 درجة مئوية/واط

• توحيد درجة حرارة ممتاز



  فرق درجة الحرارة لكامل السطح: ±0.5-±1 درجة مئوية



  تقضي تمامًا على البقع الساخنة المحلية

• سرعة استجابة سريعة



  قصور ذاتي حراري منخفض، تحكم دقيق في درجة الحرارة، مناسب لسيناريوهات الطاقة العالية العابرة والتسخين النبضي

• انخفاض ضغط مرتفع نسبيًا



  يتطلب مضخة ضغط عالي متطابقة / نظام تبريد عالي التدفق

• متطلبات دقة تصنيع عالية



  قطر فتحة الفوهة، العمق، وتفاوت الموضع: ±0.02-±0.05 مم


د. عمليات التصنيع الرئيسية

• الحفر الدقيق + اللحام الفراغي



  مناسب لمصفوفات الثقوب الدائرية مع إنتاج جماعي مستقر



  المواد الشائعة: سبائك الألومنيوم / سبائك النحاس، إغلاق باللحام

• الطباعة الضوئية / الحفر + الترابط بالانتشار



  مناسب للفوهات ذات الأشكال الخاصة ونفاثات الشقوق على نطاق صغير



  قنوات تدفق أدق ومقاومة حرارية أقل (لتطبيقات الذكاء الاصطناعي/وحدات معالجة الرسوميات/الليزر)

• الطباعة ثلاثية الأبعاد (SLM)



  تشكيل متكامل مع قنوات طوبولوجية معقدة + فوهات



  تصميم خفيف الوزن، مناسب لمكونات الفضاء المخصصة


هـ. سيناريوهات التطبيق (إدارة حرارية قصوى)

• شرائح الذكاء الاصطناعي / الحوسبة الفائقة: H100/H200، مجموعات وحدات معالجة الرسوميات، وحدات TPU (شرائح > 500 واط)
• وحدات الطاقة SiC / GaN: محركات كهربائية 800 فولت، محطات شحن فائقة السرعة
• الليزر عالي الطاقة: ليزر الألياف / أشباه الموصلات / الأشعة فوق البنفسجية (تدفق حرارة > 300 واط/سم²)
• الرادار / المصفوفة الطورية: مكونات T/R العسكرية، محطات قاعدة 5G/6G
• التصوير الطبي: مضخمات تدرج MRI، كاشفات CT (دقة التحكم في درجة الحرارة ±0.5 درجة مئوية)
• الفضاء: حمولات الأقمار الصناعية، توجيه الصواريخ (مقاومة للاهتزاز، خفيفة الوزن، تدفق حرارة عالي)

و. مقارنة مع لوحات التبريد السائل التقليدية

ز. ملخص
