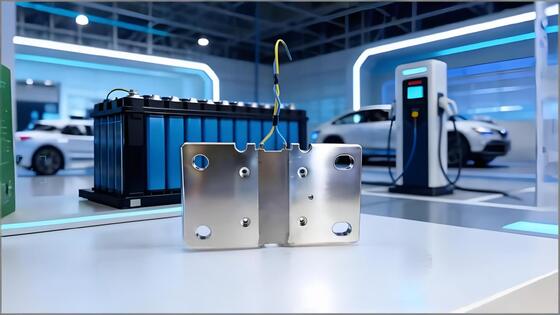

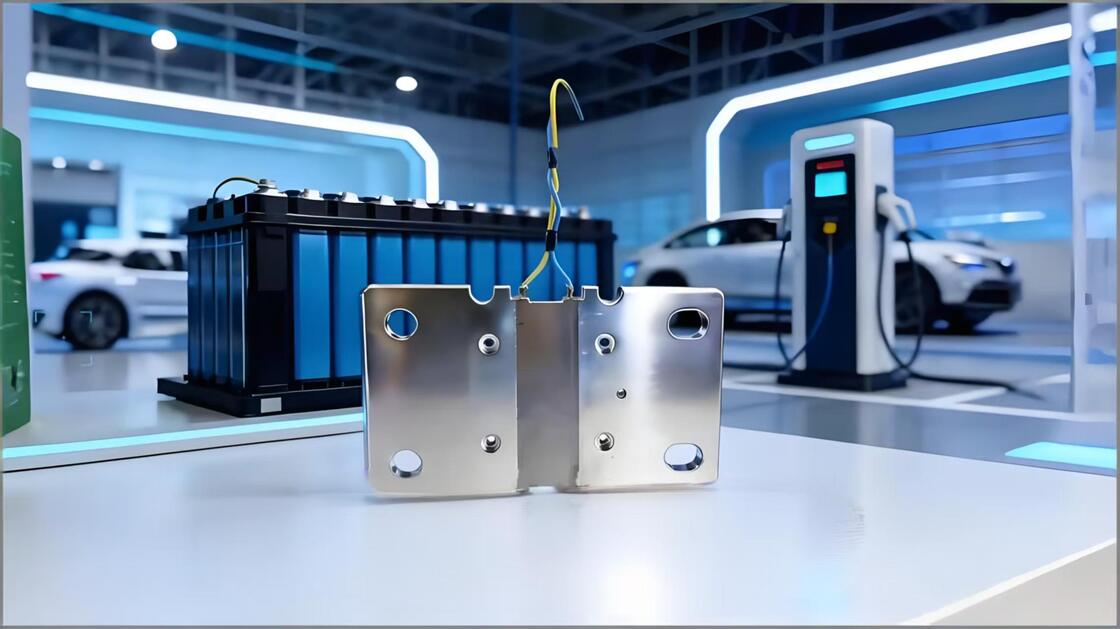

إنّ شنت الشحن السريع جداً هو تيار عالي، سيناريوهات في مركبات الطاقة الجديدة
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان، قوانغدونغ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | تقليل الحرارة |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | 1300-1500 dollars |
| وقت التسليم: | غير محدود |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| طلب: | مصدر ضوء الليزر RGB | تحمل: | تحمل سبائك |
|---|---|---|---|
| شكل: | مربع | قوة التوصيل الحراري: | 85 واط |
| طريقة التبريد: | التبريد السائل | متطلبات إمدادات الطاقة: | AC 220V ، 50 هرتز |
| تكنولوجيا المنتج: | اللحام وثني الأنابيب، لصق التعريض | درجة: | نحاس |
| الوزن الإجمالي واحد: | 2.000 كجم | يكتب: | الملف الألومنيوم |
| التقنية الرئيسية: | التصنيع باستخدام الحاسب الآلي | فئة الحماية: | IP54 |
| سماكة: | 0.5 ملم | ||
| إبراز: | تحويلة شحن فائقة السرعة لمركبات الطاقة الجديدة,لوحة تبريد سائل عالية التيار,شنت لتبريد المركبات الكهربائية,high-current liquid cooling plate,shunt for electric vehicle cooling |
||
منتوج وصف
شنت شحن فائق السرعة
شنت شحن فائق السرعة هو مقاوم شنت عالي التيار وذو دقة عالية تم تصميمه خصيصًا لسيناريوهات الشحن فائق السرعة (الشحن بالفلاش) في مركبات الطاقة الجديدة.وظيفتها الأساسية هي تحقيق مراقبة دقيقة للتيار، استبعاد الحرارة الفعال، وحماية سلامة البطارية تحت التيارات الشحن القصوى التي تتراوح من 800A إلى 2000A.
المبدأ الأساسي
هو في الأساس مقاومة ذات مقاومة منخفضة ودقة عالية ذات أربع نهايات:
- العينات الحالية: يتم توصيلها بسلسلة في الدائرة الرئيسية للشحن السريع. عند مرور التيار الكبير ، يتم إنشاء إشارة ضعف على مستوى الميلي فولت وفقًا لقانون أوم (V = I × R).
- مراقبة في الوقت الحقيقي: نظام إدارة البطارية (BMS) يجمع إشارة الجهد هذه ويحسب بدقة تيار الشحن في الوقت الحقيقي.
- مراقبة السلامة: استناداً إلى البيانات المراقبة، تقوم BMS بتعديل قوة الشحن بشكل ديناميكي لمنع التيار الزائد والسخونة الزائدة، وحماية خلايا البطارية.
II. الخصائص التقنية الرئيسية
- تصنيف التيار عالي جداً: تشمل القيم القياسية 800A / 1000A / 1500A ، مع أقصى حد يصل إلى 2000A ، مناسبة لمنصات 1000V + عالية الجهد.
- المقاومة الداخلية المنخفضة للغاية وخسارة الطاقة المنخفضة: مصنوع من سبائك خاصة (مثل المنغانين والكارما) مع بنية محسنة ، مع مقاومة داخلية منخفضة للغاية (عادة حوالي 50μΩ) ،تحقيق إنتاج حرارة منخفض وتبديد حرارة سريع.
- دقة عالية واستقرار: دقة تصل إلى ±0.5٪ أو أعلى، مع الحد الأدنى من تحرك المقاومة عبر نطاق درجة الحرارة الكامل (-40 درجة مئوية ~ 125 درجة مئوية) ، مما يضمن مراقبة التيار الدقيقة.
- هيكل إزالة الحرارة عالي الكفاءة: في الغالب يعتمد على قاعدة نحاسية متكاملة أو تصميم تبديد الحرارة المصفوفة ، جنبا إلى جنب مع التبريد بالهواء / السائل لتوصيل الحرارة الناتجة عن التيار العالي بسرعة.
- موثوقية عالية: تتوافق مع مؤهل AEC-Q200 للسيارات وشهادة IATF 16949 ، مع مقاومة الاهتزازات ومقاومة التآكل ومدة خدمة طويلة.
المزايا الوظيفية الأساسية
- حماية عمر البطارية: يتجنب التأثير المباشر للتيار العالي على خلايا البطارية ، ويقمع تقلبات التيار ، ويقوم بالتحكم في درجة حرارة الشحن ضمن نطاق آمن ، ويقلل من شيخوخة البطارية.
- سرعة شحن فائقة السرعة مضمونة: تصميم الخسارة المنخفضة لا يعرض كفاءة الشحن للخطر، ودعم متطلبات الشحن فائقة السرعة مثل 400 كم من 5 دقائق من الشحن.
- حاجز سلامة النظام: يوفر الكشف عن التيار الزائد في الوقت الفعلي، ويعمل كخط دفاعي حاسم ضد الهروب الحراري ويقوم بتشغيل حماية النظام.
- التكيف مع البيئات القاسية: يحافظ على دقة وأداء ثابت حتى عند -40 درجة مئوية في ظروف باردة شديدة أو درجات حرارة عالية.
IV. سيناريوهات التطبيق الرئيسية
- مركبات الطاقة الجديدة (EV/PHEV): أخذ العينات الحالية لـ OBC على متن الطائرة (شاحن على متن الطائرة) و BMS.
- محطات شحن فائقة السرعة: 480كيلوواط، 800كيلوواط، 1500كيلوواط محطات شحن عالية الطاقة تبريد السائل.
- أنظمة تخزين الطاقة: مراقبة دوائر شحن / تفريغ التيار العالي لمحطات توليد الطاقة لتخزين الطاقة على نطاق واسع.
- المركبات الخاصة: معدات ذات طاقة عالية مثل الشاحنات الثقيلة الكهربائية، آلات البناء، والسفن الكهربائية.
