Precision Machined Cold Plate Water Cooled Heat Sink for Power Amplifier
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان، قوانغدونغ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | تقليل الحرارة |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | 1300-1500 dollars |
| وقت التسليم: | غير محدود |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| مادة: | النحاس والألومنيوم | البعد المنتج: | يمكن تخصيصها |
|---|---|---|---|
| وزن المنتج: | 3.4 كجم | ميزة: | تكنولوجيا جديدة وتبريد عالي الطاقة |
| المعالجة السطحية: | تنظيف الزيت ومضادات الأكسدة | قوة التوصيل الحراري: | 450 واط |
| تكنولوجيا المنتج: | اللحام وثني الأنابيب | يكتب: | الملف الألومنيوم |
| الموصلية الحرارية: | ≥ 180 وات/م·ك | نسيج المادة: | 6061 |
| أبعاد أنبوب: | ك-1/4"، ك-3/8"، ك-1/2" | مقاومة التآكل: | عالية، بسبب الطلاء أو أنودة |
| سماكة: | 0.30 مم - حسب الطلب | خيارات التركيب: | ثقوب المسمار أو منصات لاصقة |
| رطوبة: | 5%~90% | وزن: | يختلف حسب الحجم والمواد |
| علاج: | التخميل: إجراء الحرارة | طلب: | مصدر ضوء الليزر RGB |
| وزن المنتج: | 1.198 كجم | مادة الجسم: | الألومنيوم |
| واجهة الطاقة: | 3 دبوس | أبعاد: | قابلة للتخصيص (على سبيل المثال، 100 مم × 100 مم × 10 مم) |
| قوة التوصيل الحراري: | 275 واط | اسم المنتج: | لوحة تبريد سائل |
| عملية اضافية: | التصنيع باستخدام الحاسب الآلي | مواد: | النحاس + سبائك الألومنيوم |
| ضغط العمل: | ما لا يقل عن 1 بار | طريقة التبريد: | التبريد السائل عبر القنوات الداخلية |
| خشونة السطح: | 1.2 أم | عملية: | زعنفة سكيفيد ملحومة |
| حياة المعجبين: | 50000 ساعة | تسامح: | 0.05 ملم |
| إبراز: | precision machined cold plate heat sink,water cooled heat sink for power amplifier,liquid cooling plate with warranty,water cooled heat sink for power amplifier,liquid cooling plate with warranty |
||
منتوج وصف

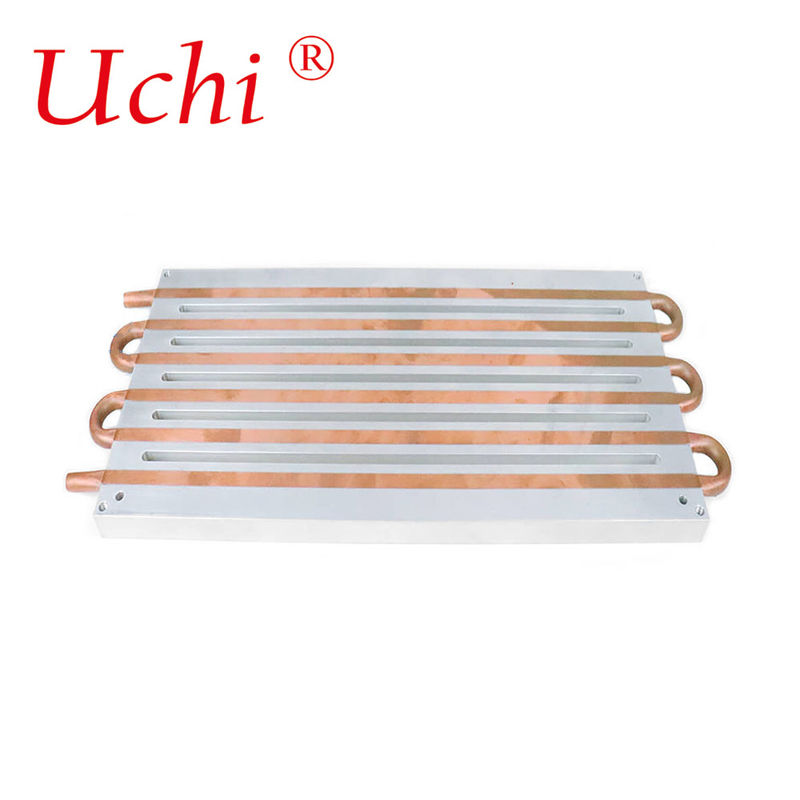

Precision Machined Cold Plate Water Cooled Heat Sink for Power Amplifier
Material: AL 6061Size:260 * 125 * 18mWeight: 1.85kgTechnology: CNC machinedFeature: Good cooling capability and No leakage defaultSurface treatment: oil cleared,cleaned and passivationHeat conducting power: 860WYou can rest assured to buy Precision Machined Cold Plate Water Cooled Heat Sink for Power Amplifier from our factory and we will offer you the best after-sale service and timely delivery.
Product parameters of Precision machined cold plate water cooled heat sink for power amplifier
Material: AL 6061
Size:260 * 125 * 18m
Weight: 1.85kg
Technology: CNC machined
Feature: Good cooling capability and No leakage default
Surface treatment: oil cleared,cleaned and passivation
Heat conducting power: 860W
Product advantage of Precision machined cold plate water cooled heat sink for power amplifier
If you want us to make zipper fin and pipes pressing product, we can definetely make it as we have 10 stamping machines for high efficiency zipper fin production,and pipes can also be pressing on our own, no need to worry about the speed, we are always stuggle for it, to make faster and keep quality at the same time, increase best value between customers and our company.
Precision Machined Cold Plate
Water Cooled Heat Sink for Power Amplifier
1. Basic Introduction
This is a high‑precision CNC machined liquid cooling cold plate
designed specifically for power amplifiers (RF / microwave / high‑power linear amp).
It uses water or water‑glycol as coolant to take away heat quickly,
far more efficient than air cooling for high heat flux.
2. Structure & Manufacturing
- Material: Aluminum AL6061 / AL5052 / Copper
- Process:
- CNC mill internal cooling channels
- Cover plate welded / brazed / sealed
- Pressure testing, leak testing
- Channels: serpentine, spiral, multi‑pass, or optimized for amplifier layout
3. Key Features for Power Amplifiers
- High heat dissipation: suitable for 100W–several kW amplifiers
- Uniform temperature: keeps RF performance stable
- Low thermal resistance: direct machining → no interface gap
- Compact & flat: easy to mount with PA modules
- Leak‑proof design: pressure tested up to 6–10 bar
- Corrosion resistance: can use deionized water or coolant
4. Why Use It for Power Amplifiers?
Power amplifiers (especially RF & high‑power) are very sensitive to:
- Temperature drift
- Thermal expansion
- Heat concentration
A precision machined water cold plate:
- Stabilizes gain & output power
- Extends amplifier lifetime
- Allows higher power density in smaller space
- Eliminates fan noise & dust issues
5. Typical Applications
- RF power amplifiers
- Microwave transmitters
- Broadcast power amplifiers
- Industrial high‑power amplifiers
- Military & communication amplifier modules
6. Compared to Other Coolers
- Better than air cooling: higher heat load, quieter
- Better than extruded cold plates: complex channels, higher performance
- Better than skiving heatsink: for extreme high power
