عنصر تبادل الحرارة الأساسي لنظام التبريد بالتبريد بالماء
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان، قوانغدونغ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | تقليل الحرارة |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | 1300-1500 dollars |
| وقت التسليم: | غير محدود |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| قوة التوصيل الحراري: | 80 واط | حياة المعجبين: | 50000 ساعة |
|---|---|---|---|
| مادة: | الألومنيوم 1060 | مقاس: | 158x110x60 ملم |
| وزن: | 0.35 كجم | تكنولوجيا: | زعنفة سحاب |
| إصدار الشهادات: | ISO9001:2015 ISO9001:14001 | المعالجة السطحية: | ختم + الانتهاء من السطح |
| ميزة: | مرنة في الهيكل ودائم في المعالجة السطحية | ||
| إبراز: | لوحة نظام التبريد المبرد بالماء,مكون تبادل الحرارة للتبريد السائل,نظام التبريد محول الحرارة الأساسي,liquid cooling heat exchange component,cooling system core heat exchanger |
||
منتوج وصف

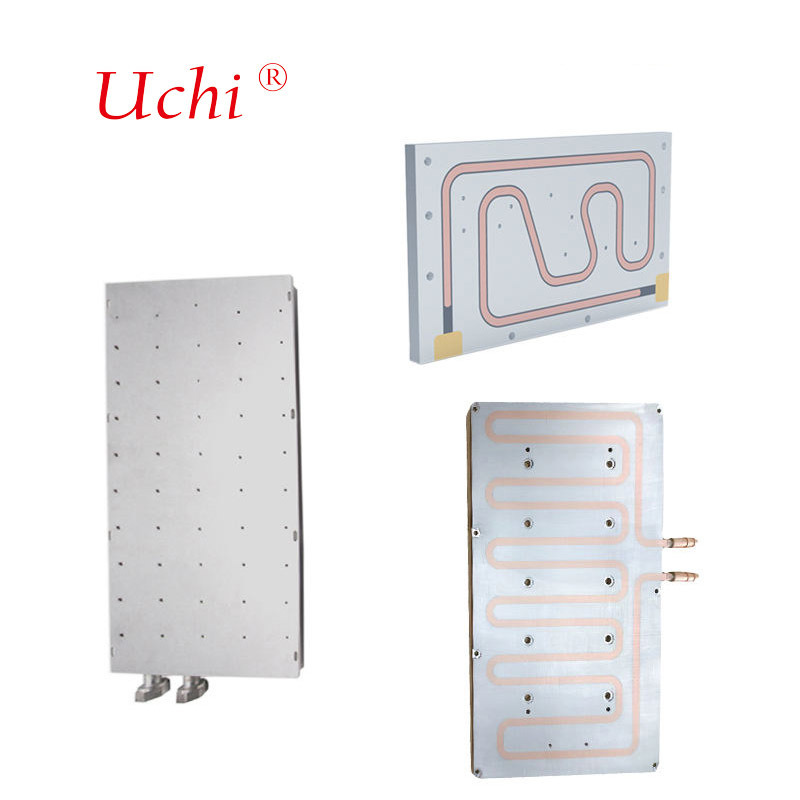

عنصر تبادل الحرارة الأساسي لنظام التبريد بالتبريد بالماء
الصفيحة الباردة السائلة هي المكون الأساسي لتبادل الحرارة في نظام التبريد السائل من خلال الركيزة المعدنية وقناة التدفق المغلقة الداخليةيتم نقل الحرارة من جهاز التدفئة بكفاءة إلى سائل التبريد المتداول، ثم يتم تشتيتها إلى العالم الخارجي من خلال مبادل الحرارة. كفاءة تبديد الحرارة أعلى بكثير من تبريد الهواء التقليدي وتستخدم على نطاق واسع في سيناريوهات كثافة الطاقة العالية.
الهيكل الأساسي والمبدأ
المكونات الأساسية: الصفيحة السفلية (الألومنيوم / النحاس ، متصلة مباشرة بمصدر الحرارة) ، قناة التدفق الداخلية (السرابية / الموازية / القناة الصغيرة) ، صفيحة الغطاء (قناة التدفق المغلقة)ومفاصل دخول ومخرج السوائل؛ السوائل التبريد المستخدمة عادة هي الماء غير المؤين، خليط من الماء والجليكول.
سير العمل:مصدر الحرارة → بطاقة الحرارة في القاع المعدنية → جدار قناة التدفق → يمتص سائل التبريد المتدفق الحرارة → تدفقات سائل التبريد إلى وحدة التبريد / المشعاع لتبديد الحرارة → التبريد مرة أخرى إلى اللوحة الباردة بعد التبريد، تشكيل حلقة مغلقة.
المزايا الرئيسية: المقاومة الحرارية المنخفضة (0.02 - 0.05 °C / W) ، قوة التبديد الحراري العالية، وتوحيد درجة الحرارة الجيدة، وانخفاض الضوضاء. مناسبة لمراكز البيانات مع طاقة مجلس الإدارة المستقلة من 50kW +،رقائق الذكاء الاصطناعي، بطاريات مركبات الطاقة الجديدة، الخ
الهيكل الأساسي والمبدأ
المكونات الأساسية: الصفيحة السفلية (الألومنيوم / النحاس ، متصلة مباشرة بمصدر الحرارة) ، قناة التدفق الداخلية (السرابية / الموازية / القناة الصغيرة) ، صفيحة الغطاء (قناة التدفق المغلقة)ومفاصل دخول ومخرج السوائل؛ السوائل التبريد المستخدمة عادة هي الماء غير المؤين، خليط من الماء والجليكول.
سير العمل:مصدر الحرارة → بطاقة الحرارة في القاع المعدنية → جدار قناة التدفق → يمتص سائل التبريد المتدفق الحرارة → تدفقات سائل التبريد إلى وحدة التبريد / المشعاع لتبديد الحرارة → التبريد مرة أخرى إلى اللوحة الباردة بعد التبريد، تشكيل حلقة مغلقة.
المزايا الرئيسية: المقاومة الحرارية المنخفضة (0.02 - 0.05 °C / W) ، قوة التبديد الحراري العالية، وتوحيد درجة الحرارة الجيدة، وانخفاض الضوضاء. مناسبة لمراكز البيانات مع طاقة مجلس الإدارة المستقلة من 50kW +،رقائق الذكاء الاصطناعي، بطاريات مركبات الطاقة الجديدة، الخ
قدرات التصنيع
تكنولوجيا التشحيم المتقدمة
الحاسب الآلي للنحاس / النحاس
الألومنيوم / الزنك CNC
الفولاذ المقاوم للصدأ / الفولاذ CNC
CNC البلاستيكية
مؤشرات التصميم والأداء الرئيسية
قناة التدفق: القنوات الدقيقة (< 1 ملم) يمكن أن تعزز معامل نقل الحرارة ولكن تزيد من انخفاض الضغط؛ قنوات التدفق الحلزونية توفر توحيد درجة حرارة جيدة.يجب أن تكون سرعة التدفق ومقاومة التدفق متوازنة.
الختم ومقاومة الضغط: اختبار تسرب 100٪ (اختبار الهيليوم) أمر إلزامي ، مع معدل تسرب ثابت منخفض للغاية ؛ ضغط الانفجار عادة ما يكون أكثر من ثلاثة أضعاف الضغط الاسمي.
اختيار المواد: يستخدم الألومنيوم (أداء عالية التكلفة ، خفيفة) للسيناريوهات العامة ؛ يستخدم النحاس (الاستقبال الحراري الأعلى) لسيناريوهات كثافة تدفق الحرارة عالية للغاية.
قناة التدفق: القنوات الدقيقة (< 1 ملم) يمكن أن تعزز معامل نقل الحرارة ولكن تزيد من انخفاض الضغط؛ قنوات التدفق الحلزونية توفر توحيد درجة حرارة جيدة.يجب أن تكون سرعة التدفق ومقاومة التدفق متوازنة.
الختم ومقاومة الضغط: اختبار تسرب 100٪ (اختبار الهيليوم) أمر إلزامي ، مع معدل تسرب ثابت منخفض للغاية ؛ ضغط الانفجار عادة ما يكون أكثر من ثلاثة أضعاف الضغط الاسمي.
اختيار المواد: يستخدم الألومنيوم (أداء عالية التكلفة ، خفيفة) للسيناريوهات العامة ؛ يستخدم النحاس (الاستقبال الحراري الأعلى) لسيناريوهات كثافة تدفق الحرارة عالية للغاية.
