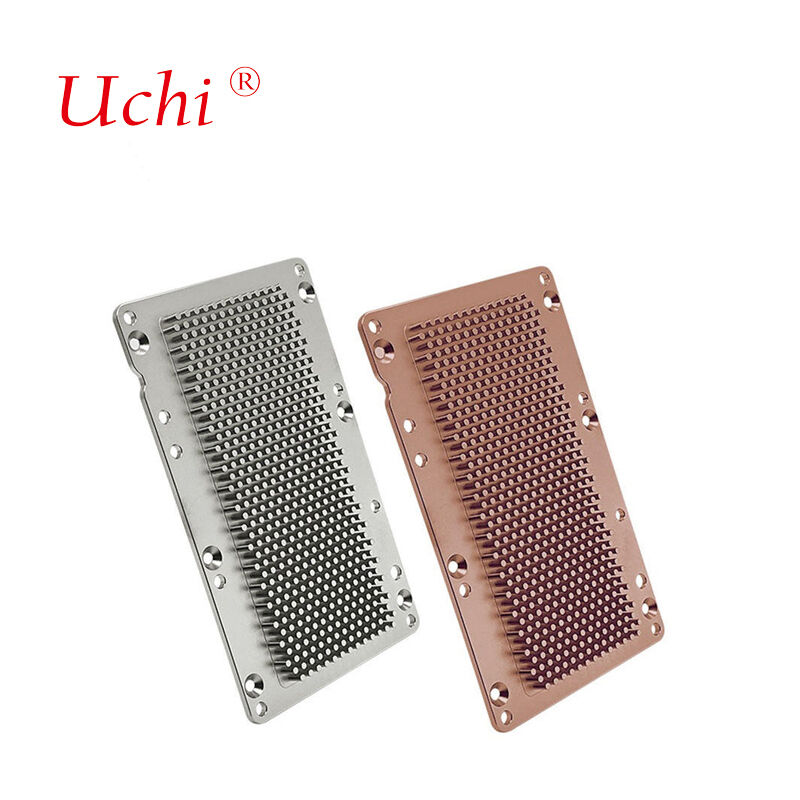

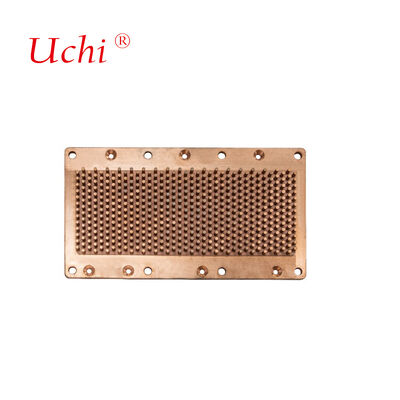

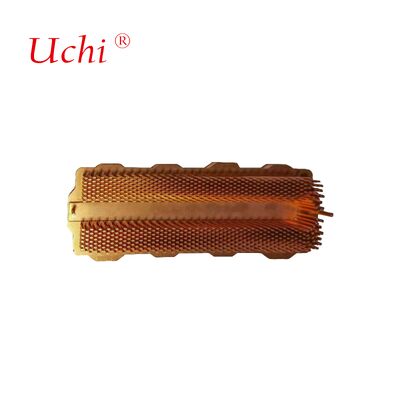

مشتت حرارة بزعانف مسمارية مشكلة على البارد من الألومنيوم والنحاس لوحدة IGBT
تفاصيل المنتج:
| مكان المنشأ: | Dongguan ， Guangdong ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | بالوعة الحرارة مزورة الباردة 03 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000pcs في الشهر |
|
معلومات تفصيلية |
|||
| درجة: | 6000 سلسلة | سبيكة أم لا: | هو سبيكة |
|---|---|---|---|
| خدمة المعالجة: | تزوير على البارد، CNC | حِدّة: | T3~T8 |
| المعالجة السطحية: | بأكسيد، | لون: | لون مخصص |
| تسامح: | ±1% | مادة: | AL6063 |
| مقاس: | 158*158*65 | طلب: | تقليل الحرارة |
| إبراز: | مشتت حرارة IGBT من الألومنيوم والنحاس,مبرد بزعانف مسمارية مشكلة على البارد,لوحة تبريد سائل لوحدة IGBT,Cold forged pin fin cooler,Liquid cooling plate for IGBT |
||
منتوج وصف
غسالة حرارة الألومنيوم والنحاس المسامير الباردة لـ IGBT
مغسلة حرارة ذو زعانف من الألومنيوم والنحاس عالية الأداء المصممة خصيصًا لتطبيقات IGBT ، وتقدم حلول إدارة حرارية متفوقة.
مزايا المنتج
مصنوع من النحاس النقي T1/T2 باستخدام عملية التصنيع البارد مع الموصلات الحرارية تصل إلى 390W/m·K. يحقق التوازن الأمثل بين الأداء الحراري والموثوقية والتكلفة والوزن والأبعاد.المقاومة الحرارية خفضت بنسبة 40% مقارنة بالعمليات التقليدية.
المواصفات التقنية
| المواد | سبيكة الألومنيوم: AL1070 ، AL1060 ، AL1050 أو مخصصة سبائك النحاس: Cu1100 أو مخصص |
| معالجة الإنتاج | DFM report - Design confirmation - Tooling design - Tooling making - Tooling testing - Cold forging - Fins cutting - Degreasing - CNC machining/CNC lathe - Tapping/threading - Deburring - Cleaning - Inspecting - Surface treatment - Final inspection - Packing |
| معالجة السطح | التلميع، التطليع، الطلاء بالمسحوق، التخفيف، الطلاء، الطلاء، الرمل، الطلاء الإلكتروني والمعالجات المخصصة |
| شكل الرسم | 2D (DXF ، DWG ، CAD) ، 3D (IGS ، STEP ، SLD ، X_T) |
| التسامح | ±0.05mm إلى ±0.2mm |
| الخدمة | خدمة OEM مع دعم البحث والتطوير المهني |
قدرات التصنيع
معدات الإنتاج الرئيسية:آلة ضغط الزيت (300T-5000T) ، آلات صب الصب البارد / الساخن (280T-1680T) ، آلات CNC ، محولات CNC ، آلات ثقب ، آلة التلميع / الطحن / الحفر / الطحن ،أجهزة التنصت متعددة المحاورمعدات معالجة السطح
معدات الاختبار الرئيسية:أجهزة القياس، أجهزة قياس 2.5، أجهزة قياس القياس، أجهزة قياس الطول، أجهزة قياس القوة، أجهزة اختبار رش الملوحة
مراقبة الجودة:ISO9001:2015، معتمدة IATF16949. تقرير FAI المقدمة قبل كل شحنة
مقارنة في عملية التجديف
مزايا التشكيل البارد:لا يتبقى أي مقياس أسود في جذور الأعمدة بعد معالجة CNC
عيوب التصنيع الساخنالمناطق الكبيرة من القوالب السوداء المتبقية في جذور الركائز بعد معالجة CNC
المعلمات التقنية
تدفق عملية التصنيع
تطبيقات الصناعة
- قطاع السيارات ذات الطاقة الجديدة:نظام التحكم المتحرك/الإلكتروني، نظام بطارية، وحدة شحن
- معدات صناعية ذات طاقة عالية:محول تردد / نظام خدمة ، مصدر طاقة عالي الطاقة ، معدات الليزر
- الإلكترونيات الاستهلاكية والمعدات الراقية:إلكترونيات المستهلك عالية الأداء، معدات الطيران والفضاء
- القطاع الجديد لتخزين الطاقة
المعدات المتقدمة والمعالجة الدقيقة
إمكانات شاملة في ورشة عمل القوالب بما في ذلك:
- 22 مجموعة من أجهزة التفريغ الكهربائي (EDM) بما في ذلك 2 أجهزة MAKINO EDM المرآة
- 9 أجهزة EDM حديدية (منخفضة السرعة) مع 3 Seibu و 1 Sodick المستوردة من اليابان
- 7 آلات تآكل الشرارة، 10 آلات طحن، 2 آلات طحن، و1 آلة تدوير
| حجم الجدول | 500 × 350 مم |
| السرعة السريعة | 5000 ملم/دقيقة |
| الحد الأقصى لوزن القطعة | 500 كجم |
| الحد الأقصى لوزن الإلكترود | 50 كجم |
دقة التصنيع العالية:استخدام تقنيات SuperSpark4 و IES لتزويد الطاقة التكيفية المتقدمة والتحكم في القفز لتحقيق الاستقرار في عمليات EDM وتحسين الدقة.مجهزة بتكنولوجيات المولدات الفائقة والفائقة للأسطح الممتازة والجودة المعدنية.
منشآت التصنيع
ضمان الجودة
معايير جودة صارمة مع معدات اختبار شاملة:
- 1 آلة قياس التنسيقات
- 1 جهاز عرض
- 2 آلة اختبار لضغط المياه العالي
- 4 آلات اختبار المقاومة الحرارية
- 2 آلة اختبار تسرب السائل
الالتزام بخدمة العملاء
- الرد السريع على جميع الاستفسارات
- أسعار تنافسية مع ضمان الجودة
- تخطيط الإنتاج الفعال
- حلول النقل المثلى
- الدعم الفني الشامل
الأسئلة الشائعة
هل أنت شركة تجارية أو مصنعة؟
نحن مصنعون محترفون للمساحات الحرارية وألواح تبريد المياه مع خبرة واسعة وفريق فني قوي، مع إنتاج آلي وميكانيكي.
نحن مصنعون محترفون للمساحات الحرارية وألواح تبريد المياه مع خبرة واسعة وفريق فني قوي، مع إنتاج آلي وميكانيكي.
هل قمت بتصدير البضائع من قبل وإلى أي مناطق؟
يتم تصدير 60% من مجموع إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة والبرازيل.
يتم تصدير 60% من مجموع إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة والبرازيل.
كم عدد الموظفين لديك؟
حوالي 100 موظف في أقسام المبيعات والمشتريات والهندسة ومراقبة الجودة والمستودعات والإنتاج.
حوالي 100 موظف في أقسام المبيعات والمشتريات والهندسة ومراقبة الجودة والمستودعات والإنتاج.
هل يمكن أن تقدم عينات إذا وافقنا على التصميم؟
نعم، ونحن نقدم عينات للتأكيد قبل الإنتاج الضخم، جنبا إلى جنب مع الرسومات التقنية إذا لزم الأمر.
نعم، ونحن نقدم عينات للتأكيد قبل الإنتاج الضخم، جنبا إلى جنب مع الرسومات التقنية إذا لزم الأمر.
ما هي طرق التعبئة التي تستخدمها؟
تعبئة مخصصة مع الكرتون العادي والقماش الصلب أو الكرتون الخشبي للحماية المثلى أثناء النقل.
تعبئة مخصصة مع الكرتون العادي والقماش الصلب أو الكرتون الخشبي للحماية المثلى أثناء النقل.
هل تقدمون الدعم التقني لمشاكل المنتجات؟
جميع المنتجات تتم فحصها بالكامل قبل الشحن. لأي مشاكل، نحن نقدم حلول فنية فورية.
جميع المنتجات تتم فحصها بالكامل قبل الشحن. لأي مشاكل، نحن نقدم حلول فنية فورية.
مزايا الشركة
- ثلاثة منشآت تصنيع
- فريق البحث والتطوير المهني مع ما يقرب من 10 مهندسين
- أكثر من 18 عاما من الخبرة في مجال صب الصب
- طلبات صغيرة مقبولة - لا تتردد في الاستفسار
