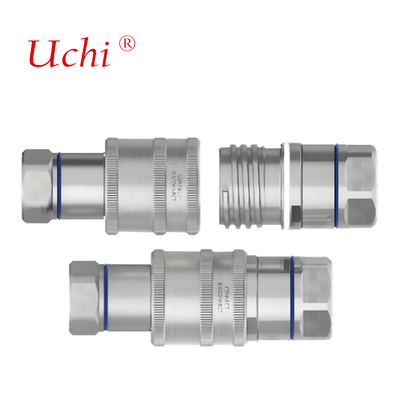

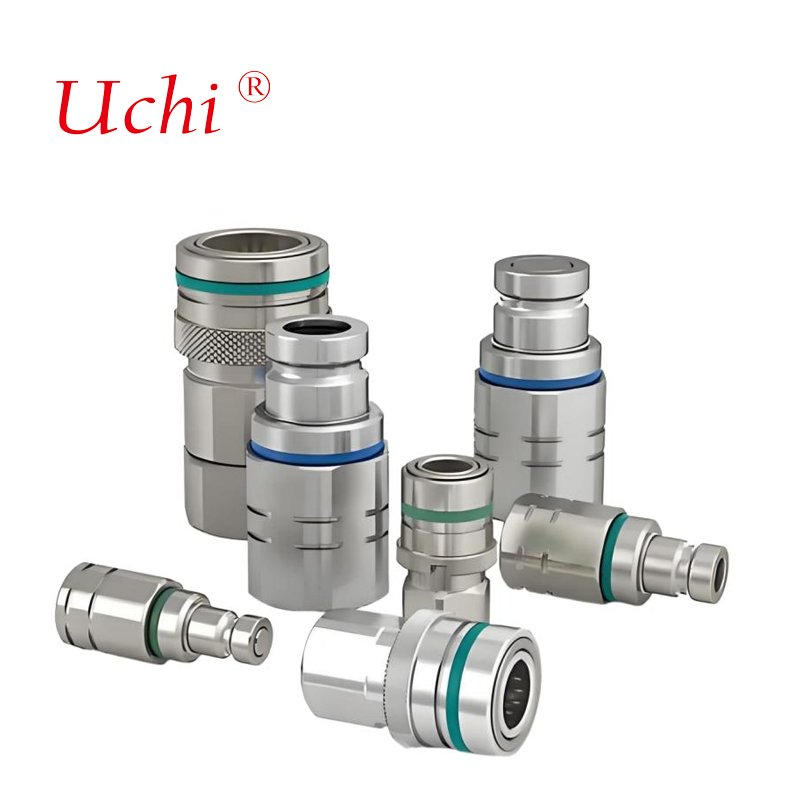

أجزاء وصلات التوصيل السريع المشغولة بواسطة الحاسب الآلي (CNC) للألواح الباردة من نوع الأنبوب
تفاصيل المنتج:
| مكان المنشأ: | Dongguan ， Guangdong ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | أدوات التوصيل السريع |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000pcs في الشهر |
|
معلومات تفصيلية |
|||
| مادة: | الألومنيوم والفولاذ المقاوم للصدأ والنحاس والفولاذ الكربوني والتيتانيوم... | دقة: | ±0.002 ~ ±0.005 ملم |
|---|---|---|---|
| إصدار الشهادات: | ISO 9001,ROSH,CE,ISO16949 | نوع الآلات: | تحول باستخدام الحاسب الآلي، الطحن باستخدام الحاسب الآلي، الحفر باستخدام الحاسب الآلي، الخ. |
| سطح: | المزخرف، الملمع | يكتب: | التطرق، الحفر، النقش / الآلات الكيميائية، الليزر... |
| إبراز: | وصلات أنابيب التوصيل السريع المشغولة بواسطة الحاسب الآلي (CNC),موصلات أنابيب لوحة التبريد السائل,وصلات التوصيل السريع للألواح الباردة,liquid cooling plate tube connectors,cold plate quick-connect fittings |
||
منتوج وصف
قطع التركيب السريعة للصفائح الباردة من نوع الأنابيب
قطع التركيب السريعة المصنعة بالتحديد بواسطة CNC المصممة خصيصًا للصفائح الباردة من نوع الأنابيب في أنظمة التبريد السائل.
مواصفات التصنيع
| المعالجة | تحويل CNC ، طحن CNC |
| المواد | الألومنيوم: سلسلة 2000، سلسلة 6000، 7075، 5052، الخ الفولاذ المقاوم للصدأ: SUS303 ، SUS304 ، SS316 ، SS316L ، 17-4PH ، الخ التيتانيوم: الصف F1-F5 النحاس: 260، C360، H59، H60، H62، H63، H65، H68، H70، الخ الصلب: 1214L/1215/1045/4140/SCM440/40CrMo، الخ |
| معالجة السطح | المزخرفة، المزخرفة بالخرز، الشاشة الحريرية، طلاء PVD، زنك / نيكل / كروم / التيتانيوم، الفرشاة، الطلاء، الغطاء بالمسحوق، التجاوز، الإلكتروفوريسيس، البوليسة الكهربائية، Knurl،الليزر / الحفر / الحفر الخ. |
| التسامح | ± 0.002 ~ ± 0.005mm |
| خشونة سطح | مين را 0.1 ~ 3.2 |
دليل اختيار المواد لأنظمة التبريد السائل
| سيناريو التطبيق | مادة الجسم الرئيسية الموصى بها | المواد الموصى بها للختم | المزايا الرئيسية | الملاحظات |
|---|---|---|---|---|
| لوحات تبريد سائل لخادم مركز البيانات | النحاس / 6061 سبيكة الألومنيوم | مطاط النتريل بوتادين (NBR) | تكلفة معتدلة ، قابلية ممتازة للعمل ، متوافقة مع سائل التبريد الجليكول الماء ؛ سهلة التجميع وتفكيكه | ضغط العمل في النظام ≤ 3.0 MPa ؛ تجنب ظروف درجة حرارة عالية طويلة الأمد (> 100 °C) |
| دائرة التبريد السائل لبطارية طاقة مركبة طاقة جديدة | 304/316 الفولاذ المقاوم للصدأ | المطاط الفلور (FKM/Viton) | مقاومة الضغط العالي (3.0-6.0 MPa) ، مقاومة الاهتزازات والصدمات؛ تحمل درجة حرارة واسعة | الامتثال لمعايير صناعة السيارات ISO 16028 |
| نظام التبريد السائل للقاعدة الشحن الخارجية | 316 الفولاذ المقاوم للصدأ / الألياف الزجاجية المقاومة PA66 | المطاط الفلور (FKM/Viton) | 316 الفولاذ المقاوم للصدأ يقاوم التآكل الرطب في الهواء الطلق؛ البلاستيك الهندسي يحتوي على وزن خفيف وعزل جيد | الوفاء بمستوى حماية IP67 أو أعلى |
| التبريد السائل عالي الحرارة للمعدات الصناعية | 316 الفولاذ المقاوم للصدأ | الـ (FFKM) الـ (Perfluoroelastomer) | مقاومة لدرجات الحرارة العالية للغاية (≤200 درجة مئوية) ، متوافقة مع المبردات القوية التآكل | تكلفة عالية، مناسبة للسيناريوهات الصناعية الراقية |
| التبريد السائل المحمول للأجهزة الإلكترونية الاستهلاكية | البوليوكسيميثيلين (POM) / سبيكة الألومنيوم | المطاط السيليكوني (VMQ) | وزن خفيف، عزل ممتاز؛ مقاومة لدرجات الحرارة المنخفضة للغاية | فقط للضغط المنخفض (≤1.0 MPa) ، ظروف الحرارة العادية / المنخفضة |
مبادئ اختيار المواد
- التوافق المادي أولاً:بالنسبة لمواد التبريد المكونة من الماء والجليكول، يجب إعطاء الأولوية لسبائك النحاس/الألومنيوم + NBR/FKM؛ بالنسبة لمواد التبريد المكونة من النفط، يجب استخدام أغطية FKM/FFKM
- مطابقة معايير حالة العمل:يجب أن تكون مقاومة الضغط الاسمية ≥ 1.5 مرة ضغط القمة للنظام ؛ يجب أن تغطي مقاومة درجة الحرارة أوج النظام
- التوازن بين التكلفة والأداء:اختيار النحاس / NBR للسيناريوهات العامة ؛ الترقية إلى الفولاذ المقاوم للصدأ / FKM للتطبيقات ذات الطلب الكبير
قدرات التصنيع
لدينا ورشة عمل القالب لديها معدات متقدمة بما في ذلك:
- 22 مجموعة من أجهزة التفريغ الكهربائي (EDM) ، بما في ذلك 2 ماكينو أجهزة EDM المرآة
- 9 آلات EDM للأسلاك المقطعة (منخفضة السرعة) ، بما في ذلك 3 آلات Seibu و 1 آلات Sodick من اليابان
- 7 آلات تآكل الشرارة، 10 آلات طحن، 2 آلات طحن و 1 آلة تدوير
مواصفات المعدات
- حجم الطاولة: 500 × 350 مم
- السرعة السريعة: 5000 مم/دقيقة
- الحد الأقصى لوزن القطعة: 500 كجم
- الحد الأقصى لوزن الأقطاب الكهربائية: 50 كجم
معالجة عالية الدقة
استخدام تقنيات SuperSpark4 و IES (نظام الخبراء الذكي) لتزويد الطاقة التكيفية المتقدمة والتحكم في القفز لتحقيق الاستقرار في عملية EDM وتحسين دقة التصنيع.مجهزة بتكنولوجيات المولدات الفائقة والفائقة للأسطح الممتازة والجودة المعدنية.
تكنولوجيا نظام التبريد السائل
تتطلب أنظمة تبريد السوائل ذات الطاقة العالية مرافق حرارة قادرة على امتصاص الحرارة بسرعة.أنظمتنا تنقل كميات كبيرة من الحرارة من خلال تدفق السائل، قادرة على تبديد الحرارة التي تتراوح من عدة مئات من واط إلى أكثر من كيلوواط.
أنواع الصفائح الباردة السائلة
- لوحة باردة سائل مدفونة بالأنابيب:المصنوعة عن طريق الصفائح المتقطعة ، ودفن وحامض أنابيب النحاس في الداخل ، ثم الختم الهرماتي عن طريق الحامض
- الصفيحة الباردة السائلة ذات الأنبوب المدخل:المصنوعة عن طريق تضمين أنابيب النحاس على أسطح لوحات الألومنيوم باستخدام عمليات لحام أو ربط
- صفيحة باردة سائلة من نوع القناة:قنوات التدفق الداخلية التي تتشكل على الركائز النحاسية أو الألومنيومية عن طريق الحفر والطحن والمعالجة الدقيقة
- كتلة التبريد السائل:لتبديد حرارة الشريحة ذات الطاقة العالية مع قنوات التدفق الداخلية التي تم إنشاؤها من خلال تقنية الزعانف
تطبيقات المنتج
ضمان الجودة
نحن نحافظ على معايير جودة صارمة مع معدات اختبار شاملة بما في ذلك:
- 1 آلة قياس التنسيقات
- 1 جهاز عرض
- 2 آلة اختبار لضغط المياه العالي
- 4 آلات اختبار المقاومة الحرارية
- 2 آلة اختبار تسرب السائل
الالتزام بخدمة العملاء
- الرد السريع على جميع الاستفسارات
- أسعار تنافسية مع ضمان الجودة
- تخطيط الإنتاج الفعال
- حلول النقل المثلى
- الدعم الفني الشامل
الأسئلة الشائعة
هل أنت شركة تجارية أو مصنعة؟
نحن مصنعون محترفون للمساحات الحرارية وألواح تبريد المياه مع خبرة واسعة وفريق فني قوي، مع إنتاج آلي وميكانيكي.
هل قمت بتصدير البضائع من قبل وإلى أي مناطق؟
يتم تصدير 60% من مجموع إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة والبرازيل.
كم عدد الموظفين لديك؟
حوالي 100 موظف في أقسام المبيعات والمشتريات والهندسة ومراقبة الجودة والمستودعات والإنتاج.
هل يمكن أن تقدم عينات إذا وافقنا على التصميم؟
نعم، ونحن نقدم عينات للتأكيد قبل الإنتاج الضخم، جنبا إلى جنب مع الرسومات التقنية إذا لزم الأمر.
ما هي طرق التعبئة التي تستخدمها؟
تعبئة مخصصة مع الكرتون العادي والقماش الصلب أو الكرتون الخشبي للحماية المثلى أثناء النقل.
هل تقدمون الدعم التقني لمشاكل المنتجات؟
جميع المنتجات تتم فحصها بالكامل قبل الشحن. لأي مشاكل، نحن نقدم حلول فنية فورية.
