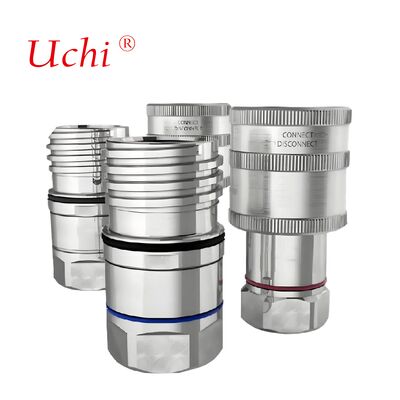

وصلات نحاسية سريعة التوصيل ملحقات لأنظمة تبريد اللوحات الباردة
تفاصيل المنتج:
| مكان المنشأ: | Dongguan ， Guangdong ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | أدوات التوصيل السريع |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000pcs في الشهر |
|
معلومات تفصيلية |
|||
| مادة: | الألومنيوم والفولاذ المقاوم للصدأ والنحاس والفولاذ الكربوني والتيتانيوم... | دقة: | ±0.002 ~ ±0.005 ملم |
|---|---|---|---|
| إصدار الشهادات: | ISO 9001,ROSH,CE,ISO16949 | نوع الآلات: | تحول باستخدام الحاسب الآلي، الطحن باستخدام الحاسب الآلي، الحفر باستخدام الحاسب الآلي، الخ. |
| سطح: | المزخرف، الملمع | يكتب: | التطرق، الحفر، النقش / الآلات الكيميائية، الليزر... |
| إبراز: | وصلات نحاسية سريعة التوصيل لأنظمة التبريد,ملحقات نظام تبريد اللوحات الباردة,وصلات نحاسية للوحة التبريد السائلة,Cold plate cooling system accessories,Liquid cooling plate brass fittings |
||
منتوج وصف

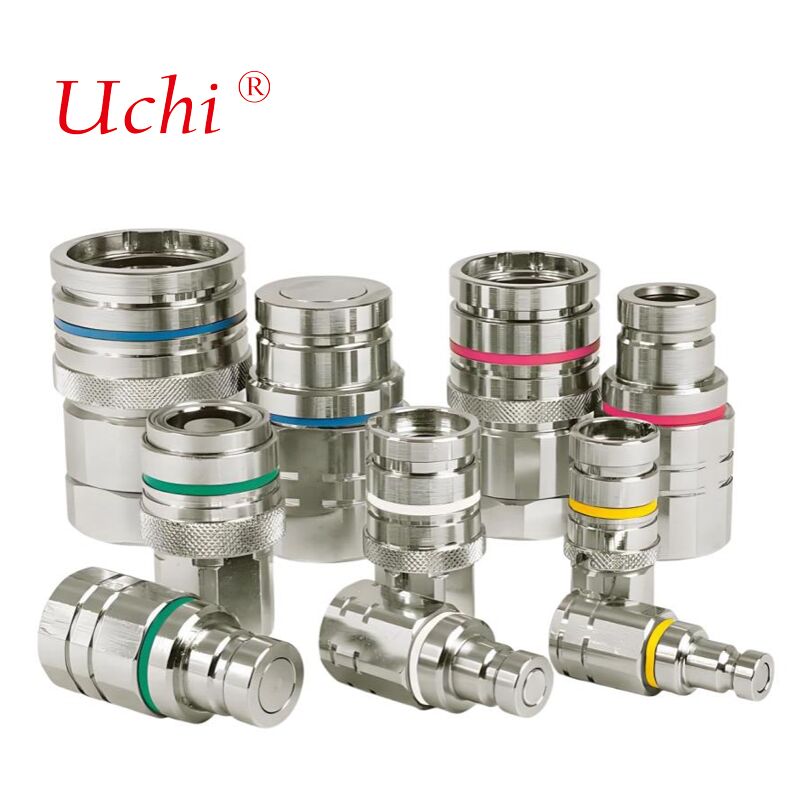

وصلات نحاسية سريعة التوصيل لأنظمة تبريد اللوحات الباردة
وصلات وملحقات نحاسية عالية الأداء سريعة التوصيل مصممة خصيصًا لأنظمة تبريد اللوحات الباردة، مما يوفر توصيلات موثوقة وإدارة حرارية فعالة.
مواصفات التصنيع
قدرات المعالجة
التحويل باستخدام الحاسب الآلي، الطحن باستخدام الحاسب الآلي
المواد المتاحة
- الألومنيوم: سلسلة 2000، سلسلة 6000، 7075، 5052، إلخ.
- الفولاذ المقاوم للصدأ: SUS303، SUS304، SS316، SS316L، 17-4PH، إلخ.
- التيتانيوم: درجة F1-F5
- النحاس: 260، C360، H59، H60، H62، H63، H65، H68، H70، إلخ.
- الفولاذ: 1214L/1215/1045/4140/SCM440/40CrMo، إلخ.
المعالجات السطحية
المؤكسد، السفع بالخرز، شاشة حريرية، طلاء PVD، طلاء الزنك/النيكل/الكروم/التيتانيوم، التنظيف بالفرشاة، الطلاء، الطلاء بالمسحوق، التخميل، الرحلان الكهربائي، التلميع الكهربائي، الخشونة، الليزر/الحفر/النقش، إلخ.
التسامح
±0.002 ~ ±0.005 مم
خشونة السطح
الحد الأدنى Ra 0.1~3.2
دليل اختيار المواد لوصلات الفصل السريع
| سيناريو التطبيق | المادة الرئيسية الموصى بها للجسم | مادة الختم الموصى بها | المزايا الأساسية | ملاحظات الاختيار |
|---|---|---|---|---|
| لوحات تبريد سائل خادم مركز البيانات | النحاس / سبائك الألومنيوم 6061 | مطاط النتريل بوتادين (NBR) | تكلفة معتدلة، قابلية تشغيل ممتازة، متوافق مع سائل تبريد الماء والجليكول؛ سهولة التجميع والتفكيك | ضغط عمل النظام ≤ 3.0 ميجا باسكال؛ تجنب ظروف درجة الحرارة المرتفعة على المدى الطويل (＞100℃)؛ فحص الختم بانتظام |
| دائرة تبريد سائل بطارية الطاقة في السيارة الجديدة | 304/316 الفولاذ المقاوم للصدأ | مطاط الفلور (FKM/Viton) | مقاومة الضغط العالي (3.0-6.0 ميجا باسكال)، مقاومة الاهتزاز والصدمات؛ تحمل درجة حرارة واسعة | الامتثال لمعايير ISO 16028 للسيارات؛ تجنب ملامسة الوسائط شديدة التآكل |
| نظام تبريد سائل عمود الشحن الخارجي | 316 الفولاذ المقاوم للصدأ / PA66 المقوى بالألياف الزجاجية | مطاط الفلور (FKM/Viton) | 316 الفولاذ المقاوم للصدأ يقاوم التآكل في الهواء الطلق؛ يوفر البلاستيك الهندسي وزنًا خفيفًا وعزلًا | تلبية مستوى الحماية IP67 أو أعلى؛ استخدم أختام مطاط السيليكون (VMQ) في المناطق ذات درجات الحرارة المنخفضة |
| تبريد سائل بدرجة حرارة عالية للمعدات الصناعية | 316 الفولاذ المقاوم للصدأ | البيرفلوروإيلاستومر (FFKM) | مقاومة درجة الحرارة العالية جدًا (≤200℃)، متوافق مع سوائل التبريد شديدة التآكل | تكلفة عالية، مناسبة للسيناريوهات الصناعية المتطورة؛ تقليل التوصيل/الفصل المتكرر |
| تبريد سائل محمول للإلكترونيات الاستهلاكية | بولي أوكسي ميثيلين (POM) / سبائك الألومنيوم | مطاط السيليكون (VMQ) | خفيف الوزن، عزل ممتاز؛ مقاومة لدرجة الحرارة المنخفضة للغاية | فقط لظروف الضغط المنخفض (≤1.0 ميجا باسكال)؛ تجنب ملامسة سوائل التبريد الزيتية |
قدرات التصنيع
تتميز ورشة القوالب لدينا بمعدات متطورة بما في ذلك:
- 22 مجموعة من آلات التفريغ الكهربائي (EDM)، بما في ذلك 2 آلات MAKINO mirror EDM
- 9 آلات EDM مقطوعة بالأسلاك (منخفضة السرعة)، بما في ذلك 3 آلات Seibu و 1 آلة Sodick من اليابان
- 7 آلات تآكل الشرارة، و 10 آلات طحن، و 2 آلات طحن، و 1 مخرطة
مواصفات المعدات
- حجم الطاولة: 500×350 مم
- سرعة العبور السريع: 5000 مم/دقيقة
- الحد الأقصى لوزن قطعة العمل: 500 كجم
- الحد الأقصى لوزن القطب الكهربائي: 50 كجم
تكنولوجيا التصنيع الدقيق
استخدام تقنيات SuperSpark4 و IES (نظام الخبراء الذكي) لإمداد الطاقة التكيفي المتقدم والتحكم في القفز لتحقيق الاستقرار في عملية EDM وتعزيز دقة التصنيع. مجهزة بتقنيات مولد السطح الفائق والحافة الفائقة للحصول على تشطيب سطحي ممتاز وجودة معدنية.
تكنولوجيا نظام التبريد السائل
تتطلب أنظمة التبريد السائل عالية الطاقة مشتتات حرارة قادرة على امتصاص الحرارة بسرعة. من خلال الاستفادة من السعة الحرارية النوعية العالية للسوائل، تنقل أنظمتنا كميات كبيرة من الحرارة من خلال تدفق السائل، قادرة على تبديد الحرارة التي تتراوح من بضع مئات من الواط إلى أكثر من كيلووات واحد.
أصناف اللوحات الباردة السائلة
- اللوحة الباردة السائلة ذات الأنبوب المدفون:مصنوعة عن طريق حفر الألواح، ودفن أنابيب النحاس و لحامها في الداخل، ثم إحكام إغلاقها عن طريق اللحام. يضمن إحكام السائل الموثوق به، والسلامة التشغيلية، والتسطيح العالي لاتصال حراري ممتاز.
- اللوحة الباردة السائلة ذات الأنبوب المُدخل:مصنوعة عن طريق تضمين أنابيب نحاسية على أسطح الألواح المصنوعة من الألومنيوم باستخدام عمليات اللحام أو الترابط، مع التحكم الصارم في التسطيح للحصول على الحد الأدنى من المقاومة الحرارية.
- اللوحة الباردة السائلة من النوع القناة:تتشكل قنوات التدفق الداخلية على ركائز نحاسية أو ألومنيوم من خلال الحفر والبثق والتصنيع الدقيق، ومختومة عن طريق اللحام بالاحتكاك أو اللحام بدرجة حرارة عالية.
- كتلة التبريد السائل:لتشتيت حرارة الرقائق عالية الطاقة مع قنوات تدفق داخلية تم إنشاؤها من خلال تقنية الزعانف لتوسيع مساحة تبادل الحرارة.
تطبيقات المنتج
ضمان الجودة
نحن نحافظ على معايير الجودة الصارمة من خلال معدات اختبار شاملة بما في ذلك:
- 1 آلة قياس الإحداثيات
- 1 أداة جهاز عرض
- 2 آلات اختبار الضغط العالي للمياه
- 4 آلات اختبار المقاومة الحرارية
- 2 آلات اختبار تسرب السوائل
تعهد خدمة العملاء
- استجابة سريعة لجميع الاستفسارات
- تسعير تنافسي مع جودة مضمونة
- جدولة إنتاج فعالة
- حلول النقل المثلى
- الدعم الفني الشامل
الأسئلة الشائعة
هل أنت شركة تجارية أم مصنع؟
نحن مصنع محترف لمشتتات الحرارة ولوحات تبريد المياه مع خبرة واسعة وفريق فني قوي، يتميز بالإنتاج الآلي والميكانيكي.
هل قمت بتصدير البضائع من قبل وإلى أي مناطق؟
يتم تصدير 60% من إجمالي إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة الأمريكية والبرازيل.
كم عدد الموظفين لديك؟
حوالي 100 موظف عبر أقسام المبيعات والمشتريات والهندسة وضمان الجودة والمستودعات والإنتاج.
هل يمكنك تقديم عينات إذا وافقنا على التصميم؟
نعم، نحن نقدم عينات للتأكيد قبل الإنتاج الضخم، إلى جانب الرسومات الفنية إذا لزم الأمر.
ما هي طرق التعبئة التي تستخدمها؟
تعبئة مخصصة مع كرتون عادي وأقمشة محكمة الإغلاق أو كرتون خشبي للحماية المثلى أثناء النقل.
هل تقدم الدعم الفني لمشاكل المنتج؟
يتم فحص جميع المنتجات بالكامل قبل الشحن. لأية مشاكل، نقدم حلولًا فنية فورية.
