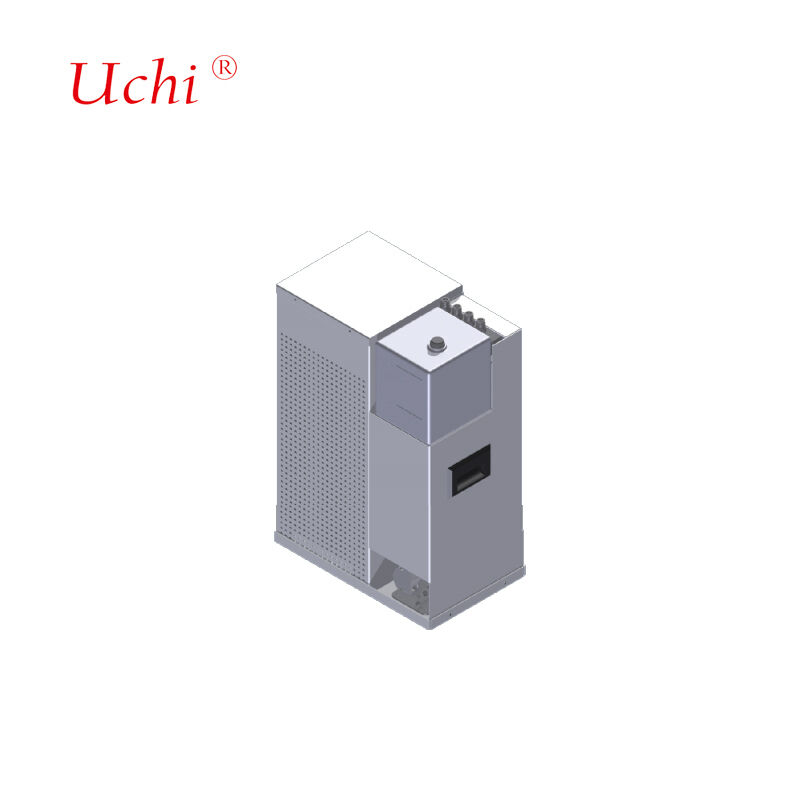

مكدس شحن مبرد بالكامل بالسائل نظام تبريد سائل مع مصدر حرارة بقدرة 4.5 كيلو واط
تفاصيل المنتج:
| مكان المنشأ: | Dongguan ， Guangdong ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | 2.4 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000pcs في الشهر |
|
معلومات تفصيلية |
|||
| قوة مصدر الحرارة: | 4.5kw | نوع المبرد: | محلول جلايكول الإيثيلين أو زيت السيليكون |
|---|---|---|---|
| ينطبق تيار بندقية تبريد السائل: | 800 أمبير (طول الكابل الطويل المطبق: ≥7 م؛ مواصفات المسدس الفردي: 40² 800 أمبير 5 م) | ضوضاء: | ≥60 ديسيبل |
| درجة الحرارة المحيطة: | -25 ~ 65 درجة مئوية | رطوبة: | 5%~90% |
| ارتفاع: | ≤2000m | أبعاد وحدة التبريد السائلة: | 450 × 280 × 550 مم (العرض * الطول * الارتفاع) |
| جهد الإدخال: | 24V DC | المدخلات الحالية: | ≥10 أ |
| معدل التدفق: | 0 إلى 7 لتر/دقيقة | ||
| إبراز: | لوحة تبريد سائل بقدرة 4.5 كيلو واط,كومة شحن مبردة بالكامل بالسائل,مصدر حرارة نظام التبريد السائل,fully liquid-cooled charging stack,liquid cooling system heat source |
||
منتوج وصف
نظام التبريد السائل مع طاقة مصدر الحرارة 4.5 كيلوواط
لمحة عامة عن النظام
لدينا نظام كومة الشحن المبردة بالكامل بالسائل يحتوي على تصميم هيكلي شامل يتكون من المشعلات المبردة بالسائل، مضخات الدورة، مضخات المكياج، خزانات المياه، أجهزة الاستشعار، المروحة،وأنظمة التحكمتم تصميم النظام للتركيب في الجزء السفلي من أكوام الشحن المبردة بالسائل ويمكن تخصيصه وفقًا لمتطلبات العملاء المحددة.
استخدام نظام التبريد
مصممة خصيصًا لمحطات الشحن فائقة السرعة المبردة بالسائل ، مما يضمن إدارة حرارية مثالية لتطبيقات الطاقة العالية.
المواصفات التقنية
- التيار المطبق للقنبلة المبردة بالسائل: 800A (طول الكابل: ≤7m ؛ مواصفات القنبلة الواحدة: 402 800A 5m)
- طاقة مصدر الحرارة: 4.5 كيلوواط
- نوع المبرد: محلول إيثيلين غليكول أو زيت السيليكون
- درجة حرارة بيئة التشغيل: -40°C إلى 55°C
- الجهد الدخالي: 24 فولت DC؛ التيار الدخالي: ≤10A؛ معدل التدفق: 0 إلى 7L/min
- وضع الاتصال مع الخزانة الكهربائية: 485 (بروتوكول Modbus RTU)
- مستوى الضوضاء: ≤60dB
- نطاق درجة الحرارة المحيطة: -25°C إلى 65°C
- تحمل الرطوبة: 5٪ إلى 90٪
- الحد الأقصى للارتفاع: ≤2000m
- أبعاد وحدة تبريد السائل: 450 × 280 × 550mm (W × L × H)
تصميم مشعّل الصفيحة الباردة
نحن نقدم تصاميم محيط تدفق داخلي مخصصة بناء على بيانات استهلاك الطاقة العميل وأنماط توزيع الحرارة.تتضمن عملية الهندسة لدينا تحليل محاكاة شامل مع تعديلات المعلمات التكرارية لتحقيق أهداف الأداء الحراري والهيدروليكي المثلى.
قدرات معدات الإنتاج
| نوع المعدات | كمية | المعلمات التقنية |
|---|---|---|
| فرن التسليح النفقي | 2 وحدة | أقصى طول لحام: 1000mm (W) * 250mm (H) ، طول غير محدود الحرارة القصوى لحام: 950°C المواد المطبقة: النحاس، الألومنيوم |
| فرن الحرارة الفراغية | 2 وحدة | أقصى طول لحام: 800mm * 1200mm * 800mm الحرارة القصوى لحام: 1200°C المواد المطبقة: النحاس، الألومنيوم، الفولاذ المقاوم للصدأ |
| معدات الكشف عن تسرب الهيليوم | 2 وحدة | أقصى مقياس اختبار: 2500mm * 750mm * 700mm نطاق ضغط الاختبار: 0-3MPa دقة الاختبار: 2g/year أو ≤1*10−6 Pa*m3/s |
| معدات الاختبار الهيدروستاتيكية | 2 وحدة | الحد الأقصى لأبعاد الاختبار: 2500mm * 1500mm * 1000mm نطاق ضغط الاختبار: 0-5MPa |
| معدات الاختبار الهوائية | 2 وحدة | أقصى حجم اختبار: غير محدود نطاق ضغط الاختبار: 0-5MPa دقة الاختبار: 1Pa |
تكنولوجيا التشحيم المتقدمة
عملية التشحيم الفراغية الخاصة بنا توحد لوحات الألومنيوم باستخدام معدن الحشو مع نقاط انصهار أقل من المواد الأساسية،هذه التكنولوجيا المتطورة توفر تسخين متساو، تحكم دقيق في درجة الحرارة، يلغي متطلبات بعد التنظيف، ويقلل من تشويه الجزء.
تكنولوجيا نظام التبريد السائل
تتطلب أنظمة تبريد السوائل ذات الطاقة العالية مرافق حرارة قادرة على امتصاص الحرارة بسرعة.أنظمتنا تنقل كميات كبيرة من الحرارة من خلال تدفق السائل، قادرة على تبديد الحرارة التي تتراوح من عدة مئات من واط إلى أكثر من كيلوواط.
أنواع الصفائح الباردة السائلة
- لوحة باردة سائل مدفونة بالأنابيب:المصنوعة عن طريق الصفائح الصدرية، ودفن وحامية أنابيب النحاس في الداخل، ثم الختم الهرمتيكي عن طريق الحام.ومسطحة عالية للاتصال الحراري الممتاز.
- الصفيحة الباردة السائلة ذات الأنبوب المدخل:تصنع عن طريق تضمين أنابيب النحاس على أسطح لوحات الألومنيوم باستخدام عمليات اللحام أو الالتصاق ، مع مراقبة السطحية الصارمة للحصول على أقصى قدر من المقاومة الحرارية.
- صفيحة باردة سائلة من نوع القناة:قنوات التدفق الداخلية التي تتشكل على الأساسات النحاسية أو الألومنيومية من خلال الحفر والطحن والمعالجة الدقيقة ، والتي يتم إغلاقها عن طريق لحام الاحتكاك أو الحرارة العالية.
- كتلة التبريد السائل:لتبديد حرارة الشريحة ذات الطاقة العالية مع قنوات تدفق داخلية تم إنشاؤها من خلال تقنية الزعانف المتعرجة لتحقيق أقصى قدر من مساحة سطح تبادل الحرارة.
منتجات التبريد الخاصة بالمادة
منتجات التبريد السائل المصنوعة من النحاس
GB200 وحدة تبريد السائل وحدة تبريد السائل H20 وحدة تبريد السائل وحدة تبريد السائل وحدة تبريد السائل البصريةالحوائط القائمة على النيكل والذهب.
منتجات التبريد السائل المصنوعة من الألومنيوم
مشعّل سيفون LTS، صندوق تبريد سائل التحكم الإلكتروني المنسوج، لوحة تبريد سائل مدققة بمصدر الطاقة، لوحة تبريد سائل التحكم الإلكتروني للمحرك، مشعّل 6G-3DRVC،و غيرها من أجهزة التبريد السائل المقاومة للصدأ.
منتجات التبريد السائل المقاومة للصدأ
مجموعة تبريد سائل، ووحدة تبريد سائل DIMM، وغيرها من مجموعات تبريد سائل من الفولاذ المقاوم للصدأ.
التطبيقات الرئيسية
- الليزر والمعدات الطبية
- تبريد بطارية طاقة الكهرباء
- إلكترونيات الطاقة وأجهزة المحرك
- أنظمة نقل 5G بالموجات الدقيقة
- أنظمة الطاقة المتجددة
- أنظمة IGBT وشبه الموصلات للطاقة
- مراكز البيانات وتطبيقات الطاقة الصناعية
- أنظمة الدفاع والإلكترونيات الطيرانية
- خلايا الوقود وأنظمة الجر
ضمان الجودة
نحن نحافظ على معايير جودة صارمة مع معدات اختبار شاملة بما في ذلك:
- 1 آلة قياس التنسيقات
- 1 جهاز عرض
- 2 آلة اختبار لضغط المياه العالي
- 4 آلات اختبار المقاومة الحرارية
- 2 آلة اختبار تسرب السائل
الالتزام بخدمة العملاء
- الرد السريع على جميع الاستفسارات
- أسعار تنافسية مع ضمان الجودة
- تخطيط الإنتاج الفعال
- حلول النقل المثلى
- الدعم الفني الشامل
الأسئلة الشائعة
هل أنت شركة تجارية أو مصنعة؟
نحن مصنعون محترفون للمساحات الحرارية وألواح تبريد المياه مع خبرة واسعة وفريق فني قوي، مع إنتاج آلي وميكانيكي.
هل قمت بتصدير البضائع من قبل وإلى أي مناطق؟
يتم تصدير 60% من مجموع إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة والبرازيل.
كم عدد الموظفين لديك؟
حوالي 100 موظف في أقسام المبيعات والمشتريات والهندسة ومراقبة الجودة والمستودعات والإنتاج.
هل يمكن أن تقدم عينات إذا وافقنا على التصميم؟
نعم، ونحن نقدم عينات للتأكيد قبل الإنتاج الضخم، جنبا إلى جنب مع الرسومات التقنية إذا لزم الأمر.
ما هي طرق التعبئة التي تستخدمها؟
تعبئة مخصصة مع الكرتون العادي والقماش الصلب أو الكرتون الخشبي للحماية المثلى أثناء النقل.
هل تقدمون الدعم التقني لمشاكل المنتجات؟
جميع المنتجات تتم فحصها بالكامل قبل الشحن. لأي مشاكل، نحن نقدم حلول فنية فورية.
