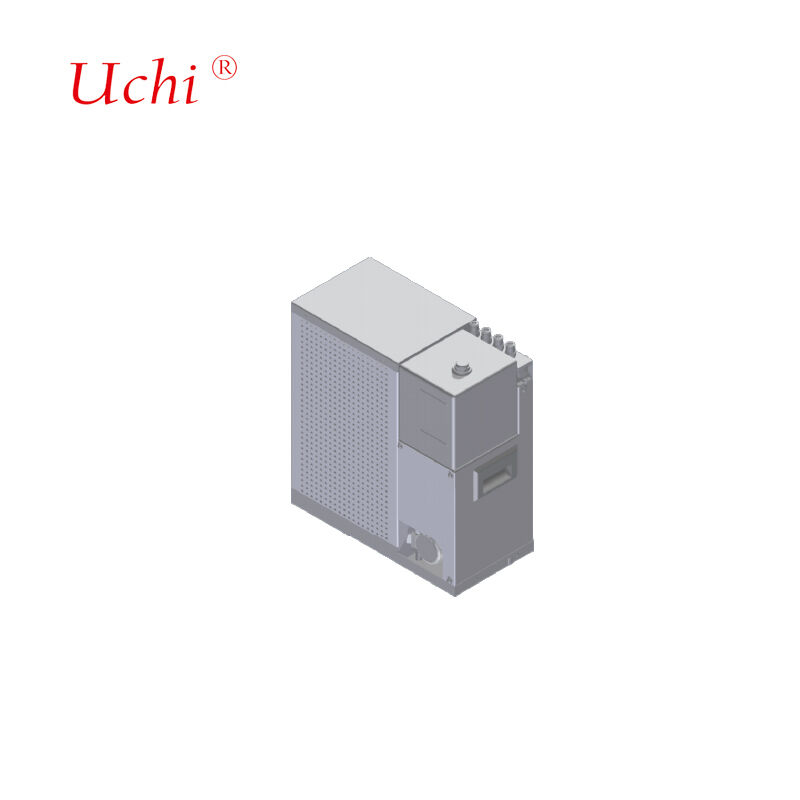

نظام التبريد السائل مع 2.4 كيلوواط من طاقة مصدر الحرارة
تفاصيل المنتج:
| مكان المنشأ: | Dongguan ， Guangdong ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | 2.4 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000pcs في الشهر |
|
معلومات تفصيلية |
|||
| قوة مصدر الحرارة: | 2.4kw | نوع المبرد: | محلول جلايكول الإيثيلين أو زيت السيليكون |
|---|---|---|---|
| ينطبق تيار بندقية تبريد السائل: | 600 أمبير إلى 800 أمبير (كابل شحن من 5 م إلى 7 م، 600 أمبير للمسدس الواحد) | ضوضاء: | ≥60 ديسيبل |
| درجة الحرارة المحيطة: | -30~55 درجة مئوية | رطوبة: | 5%~90% |
| ارتفاع: | ≤2000m | أبعاد وحدة التبريد السائلة: | 380 × 220 × 550 مم (العرض * الطول * الارتفاع) |
| جهد الإدخال: | 24V DC | المدخلات الحالية: | ≥10 أ |
| معدل التدفق: | 0 إلى 5 لتر/دقيقة | ||
| إبراز: | لوحة تبريد سائل بقوة 2.4 كيلوواط,كومة شحن مبردة بالكامل بالسائل,نظام التبريد السائل مع مصدر الحرارة,fully liquid-cooled charging stack,liquid cooling system with heat source |
||
منتوج وصف
نظام كومة الشحن المبردة بسائل بالكامل
نظام التبريد السائل المتقدم مع طاقة مصدر الحرارة 2.4 كيلوواط مصممة لتطبيقات الشحن السريع للغاية.
لمحة عامة عن النظام
حل التبريد السائل الشامل المكون من المشعلات ومضخات الدورة الدموية ومضخات التجميل وخزانات المياه وأجهزة الاستشعار والمروحة وأنظمة التحكم.مصممة للتركيب في الجزء السفلي من أكوام الشحن المبردة بالسائل مع قدرات تخصيص كاملة.
- التطبيق:محطات شحن فائقة السرعة ذات التبريد السائل
المواصفات التقنية
- التيار السلاحي المبرد بالسائل: 600A إلى 800A (كابل شحن 5m-7m ، 600A للسلاح الواحد)
- طاقة مصدر الحرارة: 2.4 كيلوواط
- نوع المبرد: محلول إيثيلين غليكول أو زيت السيليكون
- درجة حرارة بيئة التشغيل: -40°C إلى 55°C
- الجهد الدخالي: 24 فولت DC؛ التيار الدخالي: ≤10A؛ معدل التدفق: 0 إلى 5L/min
- الرسالة: 485 (بروتوكول Modbus RTU)
- مستوى الضوضاء: ≤60dB
- درجة الحرارة المحيطة: -30°C إلى 55°C
- الرطوبة: 5% إلى 90%
- الارتفاع: ≤2000m
- أبعاد الوحدة: 380×220×550mm (W×L×H)
تصميم مشعّل الصفيحة الباردة
تصميم قناة تدفق داخلية مخصصة بناءً على بيانات استهلاك الطاقة من العملاء وأنماط توزيع الحرارة.تتضمن عملية الهندسة لدينا تحليل محاكاة شامل مع تعديلات المعلمات التكرارية لتحقيق أهداف الأداء الحراري والهيدروليكي المثلى.
قدرات معدات الإنتاج
| نوع المعدات | كمية | المعلمات التقنية |
|---|---|---|
| فرن التسليح النفقي | 2 وحدة | أقصى طول لحام: 1000mm (W) * 250mm (H) ، طول غير محدود الحرارة القصوى لحام: 950°C المواد المطبقة: النحاس، الألومنيوم |
| فرن الحرارة الفراغية | 2 وحدة | أقصى طول لحام: 800mm * 1200mm * 800mm الحرارة القصوى لحام: 1200°C المواد المطبقة: النحاس، الألومنيوم، الفولاذ المقاوم للصدأ |
| معدات الكشف عن تسرب الهيليوم | 2 وحدة | أقصى مقياس اختبار: 2500mm * 750mm * 700mm نطاق ضغط الاختبار: 0-3MPa دقة الاختبار: 2g/year أو ≤1*10−6 Pa*m3/s |
| معدات الاختبار الهيدروستاتيكية | 2 وحدة | الحد الأقصى لأبعاد الاختبار: 2500mm * 1500mm * 1000mm نطاق ضغط الاختبار: 0-5MPa |
| معدات الاختبار الهوائية | 2 وحدة | أقصى حجم اختبار: غير محدود نطاق ضغط الاختبار: 0-5MPa دقة الاختبار: 1Pa |
تكنولوجيا التشحيم المتقدمة
عملية التشحيم الفراغية الخاصة بنا توحد لوحات الألومنيوم باستخدام معدن الحشو مع نقاط انصهار أقل من المواد الأساسية،هذه التكنولوجيا المتطورة توفر تسخين متساو، تحكم دقيق في درجة الحرارة، يلغي متطلبات بعد التنظيف، ويقلل من تشويه الجزء.
تكنولوجيا نظام التبريد السائل
تتطلب أنظمة تبريد السوائل ذات الطاقة العالية مرافق حرارة قادرة على امتصاص الحرارة بسرعة.أنظمتنا تنقل كميات كبيرة من الحرارة من خلال تدفق السائل، قادرة على تبديد الحرارة التي تتراوح من عدة مئات من واط إلى أكثر من كيلوواط.
أنواع الصفائح الباردة السائلة
- لوحة باردة سائل مدفونة بالأنابيب:المصنوعة عن طريق الصفائح الصدرية، ودفن وحامية أنابيب النحاس في الداخل، ثم الختم الهرمتيكي عن طريق الحام.ومسطحة عالية للاتصال الحراري الممتاز.
- الصفيحة الباردة السائلة ذات الأنبوب المدخل:تصنع عن طريق تضمين أنابيب النحاس على أسطح لوحات الألومنيوم باستخدام عمليات اللحام أو الالتصاق ، مع مراقبة السطحية الصارمة للحصول على أقصى قدر من المقاومة الحرارية.
- صفيحة باردة سائلة من نوع القناة:قنوات التدفق الداخلية التي تتشكل على الأساسات النحاسية أو الألومنيومية من خلال الحفر والطحن والمعالجة الدقيقة ، والتي يتم إغلاقها عن طريق لحام الاحتكاك أو الحرارة العالية.
- كتلة التبريد السائل:لتبديد حرارة الشريحة ذات الطاقة العالية مع قنوات تدفق داخلية تم إنشاؤها من خلال تقنية الزعانف المتعرجة لتحقيق أقصى قدر من مساحة سطح تبادل الحرارة.
منتجات التبريد الخاصة بالمادة
منتجات التبريد السائل المصنوعة من النحاس:GB200 وحدة تبريد السائل وحدة تبريد السائل H20 وحدة تبريد السائل وحدة تبريد السائل وحدة تبريد السائل البصريةالحوائط القائمة على النيكل والذهب.
منتجات التبريد السائل المصنوعة من الألومنيوم:مشعّل سيفون LTS، صندوق تبريد سائل التحكم الإلكتروني المنسوج، لوحة تبريد سائل مدققة بمصدر الطاقة، لوحة تبريد سائل التحكم الإلكتروني للمحرك، مشعّل 6G-3DRVC،و غيرها من أجهزة التبريد السائل المقاومة للصدأ.
منتجات التبريد السائل المقاومة للصدأ:مجموعة تبريد سائل، ووحدة تبريد سائل DIMM، وغيرها من مجموعات تبريد سائل من الفولاذ المقاوم للصدأ.
التطبيقات الرئيسية
- الليزر والمعدات الطبية
- تبريد بطارية طاقة الكهرباء
- إلكترونيات الطاقة وأجهزة المحرك
- أنظمة نقل 5G بالموجات الدقيقة
- أنظمة الطاقة المتجددة
- أنظمة IGBT وشبه الموصلات للطاقة
- مراكز البيانات وتطبيقات الطاقة الصناعية
- أنظمة الدفاع والإلكترونيات الطيرانية
- خلايا الوقود وأنظمة الجر
ضمان الجودة
نحن نحافظ على معايير جودة صارمة مع معدات اختبار شاملة بما في ذلك:
- 1 آلة قياس التنسيقات
- 1 جهاز عرض
- 2 آلة اختبار لضغط المياه العالي
- 4 آلات اختبار المقاومة الحرارية
- 2 آلة اختبار تسرب السائل
الالتزام بخدمة العملاء
- الرد السريع على جميع الاستفسارات
- أسعار تنافسية مع ضمان الجودة
- تخطيط الإنتاج الفعال
- حلول النقل المثلى
- الدعم الفني الشامل
الأسئلة الشائعة
هل أنت شركة تجارية أو مصنعة؟
نحن مصنعون محترفون للمساحات الحرارية وألواح تبريد المياه مع خبرة واسعة وفريق فني قوي، مع إنتاج آلي وميكانيكي.
نحن مصنعون محترفون للمساحات الحرارية وألواح تبريد المياه مع خبرة واسعة وفريق فني قوي، مع إنتاج آلي وميكانيكي.
هل قمت بتصدير البضائع من قبل وإلى أي مناطق؟
يتم تصدير 60% من مجموع إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة والبرازيل.
يتم تصدير 60% من مجموع إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة والبرازيل.
كم عدد الموظفين لديك؟
حوالي 100 موظف في أقسام المبيعات والمشتريات والهندسة ومراقبة الجودة والمستودعات والإنتاج.
حوالي 100 موظف في أقسام المبيعات والمشتريات والهندسة ومراقبة الجودة والمستودعات والإنتاج.
هل يمكن أن تقدم عينات إذا وافقنا على التصميم؟
نعم، ونحن نقدم عينات للتأكيد قبل الإنتاج الضخم، جنبا إلى جنب مع الرسومات التقنية إذا لزم الأمر.
نعم، ونحن نقدم عينات للتأكيد قبل الإنتاج الضخم، جنبا إلى جنب مع الرسومات التقنية إذا لزم الأمر.
ما هي طرق التعبئة التي تستخدمها؟
تعبئة مخصصة مع الكرتون العادي والقماش الصلب أو الكرتون الخشبي للحماية المثلى أثناء النقل.
تعبئة مخصصة مع الكرتون العادي والقماش الصلب أو الكرتون الخشبي للحماية المثلى أثناء النقل.
هل تقدمون الدعم التقني لمشاكل المنتجات؟
جميع المنتجات تتم فحصها بالكامل قبل الشحن. لأي مشاكل، نحن نقدم حلول فنية فورية.
جميع المنتجات تتم فحصها بالكامل قبل الشحن. لأي مشاكل، نحن نقدم حلول فنية فورية.
