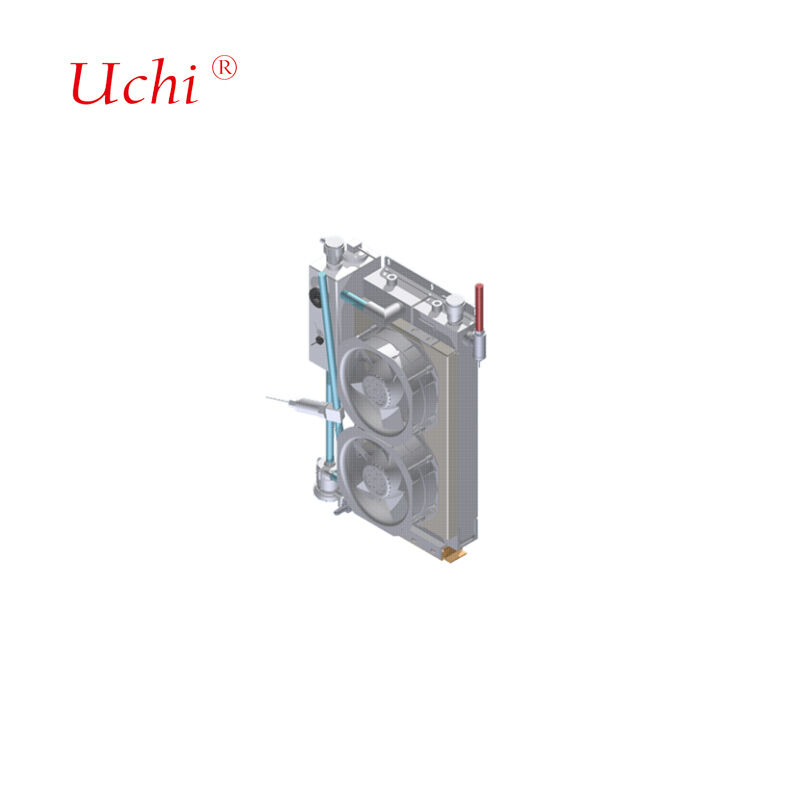

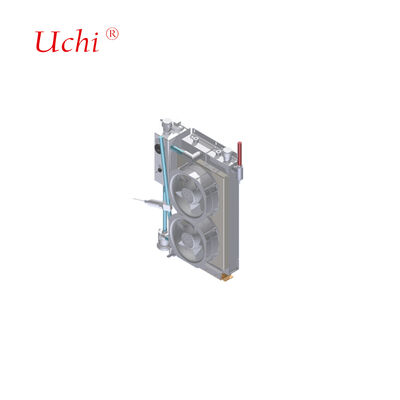

نظام التبريد السائل لمكدس الشحن المبرد بالكامل متوافق مع مسدسات التبريد السائل المصنفة من 400 أمبير إلى 600 أمبير
تفاصيل المنتج:
| مكان المنشأ: | Dongguan ， Guangdong ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | 800S-1 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000pcs في الشهر |
|
معلومات تفصيلية |
|||
| ينطبق تيار بندقية تبريد السائل: | 400A إلى 600A | قوة مصدر الحرارة: | 1.8 كيلو واط |
|---|---|---|---|
| نوع المبرد: | محلول جلايكول الإيثيلين أو زيت السيليكون | ضوضاء: | ≥60 ديسيبل |
| درجة حرارة بيئة التشغيل: | -35 ~ 55 درجة مئوية | درجة الحرارة المحيطة: | -30 درجة مئوية إلى 55 درجة مئوية |
| رطوبة: | 5%~90% | ارتفاع: | ≤2000m |
| أبعاد وحدة التبريد السائلة: | 350 × 180 × 550 مم (العرض * الطول * الارتفاع) | جهد الإدخال: | 24V DC |
| المدخلات الحالية: | ≥10 أ | معدل التدفق: | 0 إلى 5 لتر/دقيقة |
| إبراز: | نظام التبريد السائل لمكدس الشحن,كومة شحن مبردة بالكامل بالسائل,مسدسات تبريد سائل من 400 أمبير إلى 600 أمبير,fully liquid-cooled charging stack,liquid-cooled guns 400A to 600A |
||
منتوج وصف
نظام التبريد السائل لتطبيقات الشحن عالية التيار
نظام شحن متقدم يتم تبريده بالكامل بالسائل متوافق مع البنادق التي يتم تبريدها بالسائل من 400A إلى 600A ، مصممة لمحطات شحن فائقة السرعة.
بنية النظام
حل التبريد الشامل يضم مشعلات تبرد السائل ومضخات الدورة الدموية ومضخات التجميل وخزانات المياه وأجهزة الاستشعار والمروحة وأنظمة التحكم المتكاملة.مصممة لتركيب الجزء السفلي في أكوام شحن فائقة تبريد السائل مع قدرات تخصيص كاملة.
المواصفات التقنية
- التوافق مع البنادق المبردة بالسائل: 400A إلى 600A
- طاقة مصدر الحرارة: 1.8 كيلوواط
- خيارات المبرد: محلول إيثيلين غليكول أو زيت السيليكون
- نطاق درجة حرارة التشغيل: -35°C إلى 55°C
- الجهد الدخالي: 24 فولت DC؛ التيار الدخالي: ≤10A؛ معدل التدفق: 0 إلى 5L/min
- واجهة الاتصال: 485 (بروتوكول Modbus RTU)
- مستوى الضوضاء: ≤60dB
- ظروف البيئة: -30°C إلى 55°C؛ الرطوبة: 5% إلى 90%؛ الارتفاع: ≤2000m
- أبعاد الوحدة: 350mm (W) × 180mm (L) × 550mm (H)
هندسة مشعجات الصفائح الباردة
تصميم قناة التدفق الداخلية المخصصة الأمثل من خلال تحليل محاكاة شامل.عملية الهندسة لدينا تشمل تعديلات المعلمات التكرارية لتحقيق أهداف الأداء الحراري والهيدروليكية المثلى.
قدرات معدات الإنتاج
| نوع المعدات | كمية | المعلمات التقنية |
|---|---|---|
| فرن التسليح النفقي | 2 وحدة | أقصى طول لحام: 1000mm (W) * 250mm (H) ، طول غير محدود الحرارة القصوى لحام: 950°C المواد المطبقة: النحاس، الألومنيوم |
| فرن الحرارة الفراغية | 2 وحدة | أقصى طول لحام: 800mm * 1200mm * 800mm الحرارة القصوى لحام: 1200°C المواد المطبقة: النحاس، الألومنيوم، الفولاذ المقاوم للصدأ |
| معدات الكشف عن تسرب الهيليوم | 2 وحدة | أقصى مقياس اختبار: 2500mm * 750mm * 700mm نطاق ضغط الاختبار: 0-3MPa دقة الاختبار: 2g/year أو ≤1*10−6 Pa*m3/s |
| معدات الاختبار الهيدروستاتيكية | 2 وحدة | الحد الأقصى لأبعاد الاختبار: 2500mm * 1500mm * 1000mm نطاق ضغط الاختبار: 0-5MPa |
| معدات الاختبار الهوائية | 2 وحدة | أقصى حجم اختبار: غير محدود نطاق ضغط الاختبار: 0-5MPa دقة الاختبار: 1Pa |
تكنولوجيا التشحيم المتقدمة
عملية التشحيم الفراغية الخاصة بنا توحد لوحات الألومنيوم باستخدام معدن الحشو مع نقاط انصهار أقل من المواد الأساسية،هذه التكنولوجيا المتطورة توفر تسخين متساو، تحكم دقيق في درجة الحرارة، يلغي متطلبات بعد التنظيف، ويقلل من تشويه الجزء.
تكنولوجيا نظام التبريد السائل
تتطلب أنظمة تبريد السوائل ذات الطاقة العالية مرافق حرارة قادرة على امتصاص الحرارة بسرعة.أنظمتنا تنقل كميات كبيرة من الحرارة من خلال تدفق السائل، قادرة على تبديد الحرارة التي تتراوح من عدة مئات من واط إلى أكثر من كيلوواط.
أنواع الصفائح الباردة السائلة
- لوحة باردة سائل مدفونة بالأنابيب:المصنوعة عن طريق الصفائح الصدرية، ودفن وحامية أنابيب النحاس في الداخل، ثم الختم الهرمتيكي عن طريق الحام.ومسطحة عالية للاتصال الحراري الممتاز.
- الصفيحة الباردة السائلة ذات الأنبوب المدخل:تصنع عن طريق تضمين أنابيب النحاس على أسطح لوحات الألومنيوم باستخدام عمليات اللحام أو الالتصاق ، مع مراقبة السطحية الصارمة للحصول على أقصى قدر من المقاومة الحرارية.
- صفيحة باردة سائلة من نوع القناة:قنوات التدفق الداخلية التي تتشكل على الأساسات النحاسية أو الألومنيومية من خلال الحفر والطحن والمعالجة الدقيقة ، والتي يتم إغلاقها عن طريق لحام الاحتكاك أو الحرارة العالية.
- كتلة التبريد السائل:لتبديد حرارة الشريحة ذات الطاقة العالية مع قنوات تدفق داخلية تم إنشاؤها من خلال تقنية الزعانف المتعرجة لتحقيق أقصى قدر من مساحة سطح تبادل الحرارة.
حلول التبريد الخاصة بالمادة
منتجات التبريد السائل المصنوعة من النحاس
GB200 وحدة تبريد السائل وحدة تبريد السائل H20 وحدة تبريد السائل وحدة تبريد السائل وحدة تبريد السائل البصريةالحوائط القائمة على النيكل والذهب.
منتجات التبريد السائل المصنوعة من الألومنيوم
مشعّل سيفون LTS، صندوق تبريد سائل التحكم الإلكتروني المنسوج، لوحة تبريد سائل مدققة بمصدر الطاقة، لوحة تبريد سائل التحكم الإلكتروني للمحرك، مشعّل 6G-3DRVC،و غيرها من أجهزة التبريد السائل المقاومة للصدأ.
منتجات التبريد السائل المقاومة للصدأ
مجموعة تبريد سائل، ووحدة تبريد سائل DIMM، وغيرها من مجموعات تبريد سائل من الفولاذ المقاوم للصدأ.
التطبيقات الرئيسية
- الليزر والمعدات الطبية
- تبريد بطارية طاقة الكهرباء
- إلكترونيات الطاقة وأجهزة المحرك
- أنظمة نقل 5G بالموجات الدقيقة
- أنظمة الطاقة المتجددة
- أنظمة IGBT وشبه الموصلات للطاقة
- مراكز البيانات وتطبيقات الطاقة الصناعية
- أنظمة الدفاع والإلكترونيات الطيرانية
- خلايا الوقود وأنظمة الجر
ضمان الجودة
نحن نحافظ على معايير جودة صارمة مع معدات اختبار شاملة بما في ذلك:
- 1 آلة قياس التنسيقات
- 1 جهاز عرض
- 2 آلة اختبار لضغط المياه العالي
- 4 آلات اختبار المقاومة الحرارية
- 2 آلة اختبار تسرب السائل
الالتزام بخدمة العملاء
- الرد السريع على جميع الاستفسارات
- أسعار تنافسية مع ضمان الجودة
- تخطيط الإنتاج الفعال
- حلول النقل المثلى
- الدعم الفني الشامل
الأسئلة الشائعة
هل أنت شركة تجارية أو مصنعة؟
نحن مصنعون محترفون للمساحات الحرارية وألواح تبريد المياه مع خبرة واسعة وفريق فني قوي، مع إنتاج آلي وميكانيكي.
هل قمت بتصدير البضائع من قبل وإلى أي مناطق؟
يتم تصدير 60% من مجموع إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة والبرازيل.
كم عدد الموظفين لديك؟
حوالي 100 موظف في أقسام المبيعات والمشتريات والهندسة ومراقبة الجودة والمستودعات والإنتاج.
هل يمكن أن تقدم عينات إذا وافقنا على التصميم؟
نعم، ونحن نقدم عينات للتأكيد قبل الإنتاج الضخم، جنبا إلى جنب مع الرسومات التقنية إذا لزم الأمر.
ما هي طرق التعبئة التي تستخدمها؟
تعبئة مخصصة مع الكرتون العادي والقماش الصلب أو الكرتون الخشبي للحماية المثلى أثناء النقل.
هل تقدمون الدعم التقني لمشاكل المنتجات؟
جميع المنتجات تتم فحصها بالكامل قبل الشحن. لأي مشاكل، نحن نقدم حلول فنية فورية.
