يُستخدم نظام التبريد السائل لموصل الشحن للإدارة الحرارية لمسدس الشحن
تفاصيل المنتج:
| مكان المنشأ: | Dongguan ， Guangdong ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | نظام التبريد السائل موصل الشحن |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000pcs في الشهر |
|
معلومات تفصيلية |
|||
| إبراز: | موصل شحن نظام التبريد السائل,الإدارة الحرارية لمسدس الشحن,حل حراري للوحة التبريد السائل,thermal management charging gun,liquid cooling plate thermal solution |
||
|---|---|---|---|
منتوج وصف
نظام التبريد السائل لإدارة الحرارة في رابط الشحن
نظام التبريد السائل المتقدم المصمم خصيصاً لإدارة حرارية أسلحة الشحن في تطبيقات الشحن عالية الطاقة.

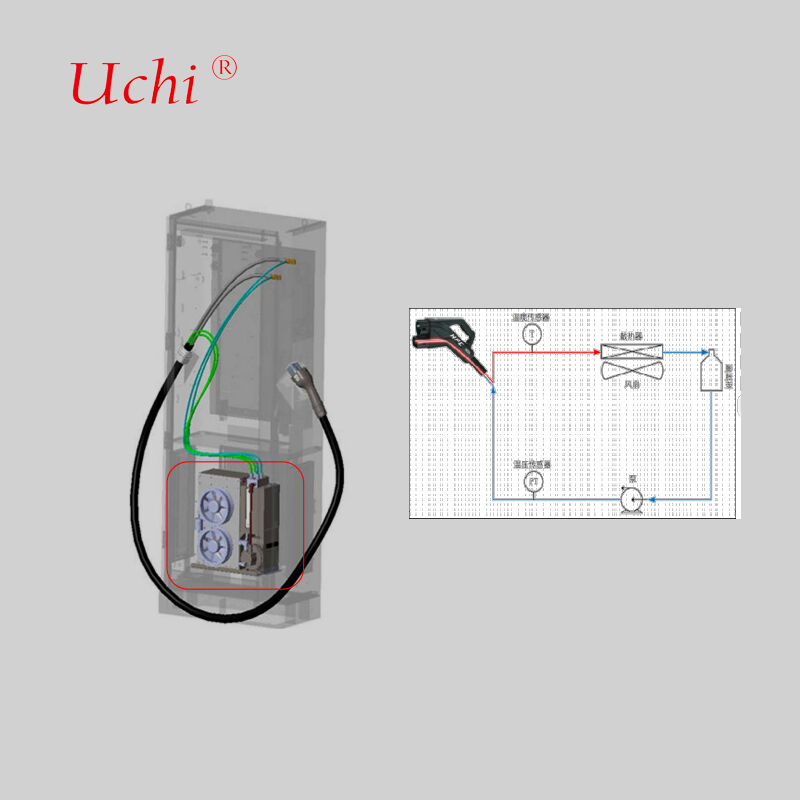

مكونات النظام والبنية
- نظام شامل يتضمن مبادلات الحرارة المبردة بالسائل، مضخات الدورة الدموية، مضخات التجميل، خزانات المياه، أجهزة الاستشعار، المروحة وأنظمة التحكم
- مصممة لتركيبها على أعلى خزانات كومة الشحن الرئيسية
- مناسبة لخزانات المُستقيمات ذات الشحن السريع للغاية بقدرة 600 كيلوواط
مجالات التطبيق
يستخدم في المقام الأول لإدارة الحرارة من أسلحة الشحن. يحتوي النظام على تصميم مضغوط للتركيب داخل أكوام الشحن، وصيانة سهلة،وتكوينات قابلة للتخصيص على أساس متطلبات العملاءالتحكم في النظام عن طريق PLC أو جهاز كمبيوتر صغير ذو شريحة واحدة مع اتصال RS-485 إلى المضيف.
متوافق مع أسلحة الشحن الحالية المبردة بالسائل لمجموعات طاقة متعددة: 1.5/1.8/2.4/4.5/6.5/9.5 كيلوواط ، مع موصلات متوافقة مع كابلات الشحن والموصلات الرئيسية.
تصميم مشعّل الصفيحة الباردة
تصميم قناة تدفق داخلية مخصصة بناءً على بيانات استهلاك الطاقة من العملاء وأنماط توزيع الحرارة.تتضمن عملية الهندسة لدينا تحليل محاكاة شامل مع تعديلات المعلمات التكرارية لتحقيق أهداف الأداء الحراري والهيدروليكي المثلى.
قدرات معدات الإنتاج
| نوع المعدات | كمية | المعلمات التقنية |
|---|---|---|
| فرن التسليح النفقي | 2 وحدة | أقصى طول لحام: 1000mm (W) * 250mm (H) ، طول غير محدود الحرارة القصوى لحام: 950°C المواد المطبقة: النحاس، الألومنيوم |
| فرن الحرارة الفراغية | 2 وحدة | أقصى طول لحام: 800mm * 1200mm * 800mm الحرارة القصوى لحام: 1200°C المواد المطبقة: النحاس، الألومنيوم، الفولاذ المقاوم للصدأ |
| معدات الكشف عن تسرب الهيليوم | 2 وحدة | أقصى مقياس اختبار: 2500mm * 750mm * 700mm نطاق ضغط الاختبار: 0-3MPa دقة الاختبار: 2g/year أو ≤1*10−6 Pa*m3/s |
| معدات الاختبار الهيدروستاتيكية | 2 وحدة | الحد الأقصى لأبعاد الاختبار: 2500mm * 1500mm * 1000mm نطاق ضغط الاختبار: 0-5MPa |
| معدات الاختبار الهوائية | 2 وحدة | أقصى حجم اختبار: غير محدود نطاق ضغط الاختبار: 0-5MPa دقة الاختبار: 1Pa |
تكنولوجيا التشحيم المتقدمة
عملية التشحيم الفراغية الخاصة بنا توحد لوحات الألومنيوم باستخدام معدن الحشو مع نقاط انصهار أقل من المواد الأساسية،هذه التكنولوجيا المتطورة توفر تسخين متساو، تحكم دقيق في درجة الحرارة، يلغي متطلبات بعد التنظيف، ويقلل من تشويه الجزء.
تكنولوجيا نظام التبريد السائل
تتطلب أنظمة تبريد السوائل ذات الطاقة العالية مرافق حرارة قادرة على امتصاص الحرارة بسرعة.أنظمتنا تنقل كميات كبيرة من الحرارة من خلال تدفق السائل، قادرة على تبديد الحرارة التي تتراوح من عدة مئات من واط إلى أكثر من كيلوواط.
أنواع الصفائح الباردة السائلة
- لوحة باردة سائل مدفونة بالأنابيب:المصنوعة عن طريق الصفائح الصدرية، ودفن وحامية أنابيب النحاس في الداخل، ثم الختم الهرمتيكي عن طريق الحام.ومسطحة عالية للاتصال الحراري الممتاز.
- الصفيحة الباردة السائلة ذات الأنبوب المدخل:تصنع عن طريق تضمين أنابيب النحاس على أسطح لوحات الألومنيوم باستخدام عمليات اللحام أو الالتصاق ، مع مراقبة السطحية الصارمة للحصول على أقصى قدر من المقاومة الحرارية.
- صفيحة باردة سائلة من نوع القناة:قنوات التدفق الداخلية التي تتشكل على الأساسات النحاسية أو الألومنيومية من خلال الحفر والطحن والمعالجة الدقيقة ، والتي يتم إغلاقها عن طريق لحام الاحتكاك أو الحرارة العالية.
- كتلة التبريد السائل:لتبديد حرارة الشريحة ذات الطاقة العالية مع قنوات تدفق داخلية تم إنشاؤها من خلال تقنية الزعانف المتعرجة لتحقيق أقصى قدر من مساحة سطح تبادل الحرارة.
منتجات التبريد الخاصة بالمادة
منتجات التبريد السائل المصنوعة من النحاس:GB200 وحدة تبريد السائل وحدة تبريد السائل H20 وحدة تبريد السائل وحدة تبريد السائل وحدة تبريد السائل البصريةالحوائط القائمة على النيكل والذهب.
منتجات التبريد السائل المصنوعة من الألومنيوم:مشعّل سيفون LTS، صندوق تبريد سائل التحكم الإلكتروني المنسوج، لوحة تبريد سائل مدققة بمصدر الطاقة، لوحة تبريد سائل التحكم الإلكتروني للمحرك، مشعّل 6G-3DRVC،و غيرها من أجهزة التبريد السائل المقاومة للصدأ.
منتجات التبريد السائل المقاومة للصدأ:مجموعة تبريد سائل، ووحدة تبريد سائل DIMM، وغيرها من مجموعات تبريد سائل من الفولاذ المقاوم للصدأ.
التطبيقات الرئيسية
- الليزر والمعدات الطبية
- تبريد بطارية طاقة الكهرباء
- إلكترونيات الطاقة وأجهزة المحرك
- أنظمة نقل 5G بالموجات الدقيقة
- أنظمة الطاقة المتجددة
- أنظمة IGBT وشبه الموصلات للطاقة
- مراكز البيانات وتطبيقات الطاقة الصناعية
- أنظمة الدفاع والإلكترونيات الطيرانية
- خلايا الوقود وأنظمة الجر
ضمان الجودة
نحن نحافظ على معايير جودة صارمة مع معدات اختبار شاملة بما في ذلك:
- 1 آلة قياس التنسيقات
- 1 جهاز عرض
- 2 آلة اختبار لضغط المياه العالي
- 4 آلات اختبار المقاومة الحرارية
- 2 آلة اختبار تسرب السائل
الالتزام بخدمة العملاء
- الرد السريع على جميع الاستفسارات
- أسعار تنافسية مع ضمان الجودة
- تخطيط الإنتاج الفعال
- حلول النقل المثلى
- الدعم الفني الشامل
الأسئلة الشائعة
هل أنت شركة تجارية أو مصنعة؟نحن مصنعون محترفون للمساحات الحرارية وألواح تبريد المياه مع خبرة واسعة وفريق فني قوي، مع إنتاج آلي وميكانيكي.
هل قمت بتصدير البضائع من قبل وإلى أي مناطق؟يتم تصدير 60% من مجموع إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة والبرازيل.
كم عدد الموظفين لديك؟حوالي 100 موظف في أقسام المبيعات والمشتريات والهندسة ومراقبة الجودة والمستودعات والإنتاج.
هل يمكن أن تقدم عينات إذا وافقنا على التصميم؟نعم، ونحن نقدم عينات للتأكيد قبل الإنتاج الضخم، جنبا إلى جنب مع الرسومات التقنية إذا لزم الأمر.
ما هي طرق التعبئة التي تستخدمها؟تعبئة مخصصة مع الكرتون العادي والقماش الصلب أو الكرتون الخشبي للحماية المثلى أثناء النقل.
هل تقدمون الدعم التقني لمشاكل المنتجات؟جميع المنتجات تتم فحصها بالكامل قبل الشحن. لأي مشاكل، نحن نقدم حلول فنية فورية.
