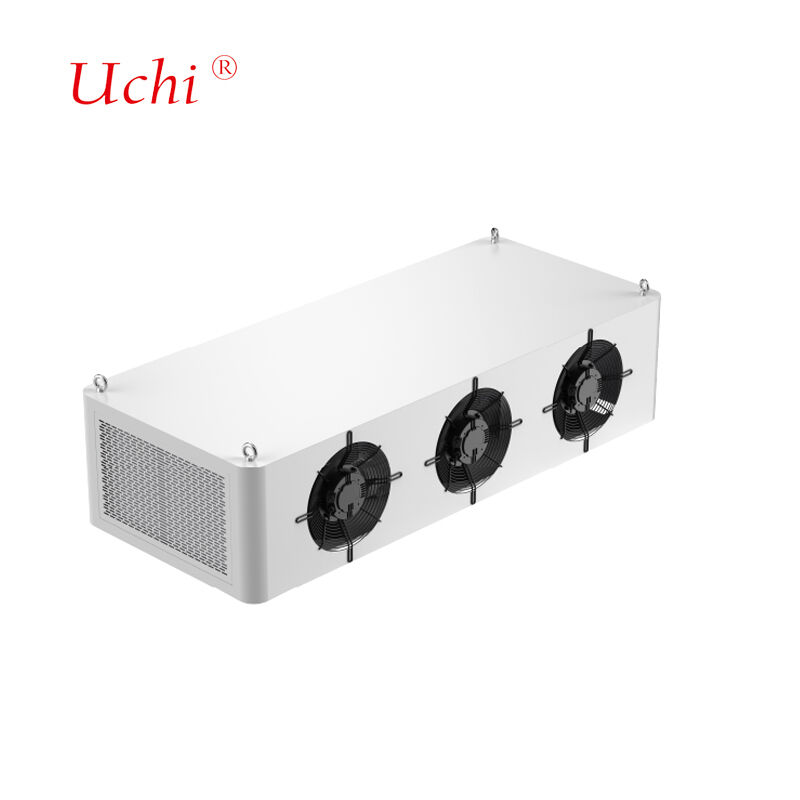

480C نظام التبريد السائل بالكامل (طاقة مصدر الحرارة 24 كيلوواط)
تفاصيل المنتج:
| مكان المنشأ: | Dongguan ， Guangdong ، الصين |
| اسم العلامة التجارية: | Uchi |
| إصدار الشهادات: | SMC |
| رقم الموديل: | 480S |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 100 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| شروط الدفع: | / تي تي، بايبال، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50000000pcs في الشهر |
|
معلومات تفصيلية |
|||
| تنطبق قوة كومة الشحن فائقة السرعة: | 480 كيلو واط | قوة مصدر الحرارة: | 24 كيلو واط |
|---|---|---|---|
| نوع المبرد: | نوع المبرد | عدد وحدات النظام: | 12 جهاز كمبيوتر |
| معدل تدفق وحدة واحدة: | 6 لتر / دقيقة | درجة حرارة خفض تردد النظام:: | 60 ℃ |
| متطلبات إمدادات الطاقة: | AC 220V ، 50 هرتز | فئة الحماية: | IP54 |
| ضوضاء: | ≥60 ديسيبل | درجة الحرارة المحيطة: | -30~55 درجة مئوية |
| رطوبة: | 5%~90% | ارتفاع: | ≤2000m |
| أبعاد وحدة التبريد السائلة: | 1600 × 900 × 475 ملم (الارتفاع شاملاً المراوح) | ||
| إبراز: | 480C كومة شحن التبريد السائل,نظام التبريد السائل 24 كيلوواط,كومة شحن ذات تبريد سائل كامل,24kW liquid cooling system,full-liquid-cooling charging pile |
||
منتوج وصف
نظام مكدس شحن التبريد السائل الكامل 480C
نظام تبريد سائل متطور مصمم لمكدسات الشحن فائقة السرعة بقدرة 480 كيلو واط مع قدرة طاقة مصدر حرارة تبلغ 24 كيلو واط.
التصميم الهيكلي والمعايير الفنية
التصميم الهيكلي:نظام كامل يتكون من مبادلات حرارية مبردة بالسائل، ومضخات تدوير، ومضخات تعويض، وخزانات مياه، وأجهزة استشعار، ومراوح وأنظمة تحكم. مصمم للتركيب فوق الخزانة الرئيسية لمكدسات الشحن ومناسب لخزائن المقومات لمكدسات الشحن فائقة السرعة بقدرة 480 كيلو واط.
المواصفات الفنية
- طاقة مكدس الشحن فائقة السرعة القابلة للتطبيق: 480 كيلو واط
- طاقة مصدر الحرارة: 24 كيلو واط
- نوع سائل التبريد: محلول جلايكول الإيثيلين بنسبة 40%
- عدد وحدات النظام: 12 قطعة (معدل التدفق لوحدة واحدة: 6 لتر/دقيقة)
- درجة حرارة تقليل تردد النظام: 60 درجة مئوية
- متطلبات إمداد الطاقة: تيار متردد 220 فولت، 50 هرتز
- فئة الحماية: IP54
- طريقة الاتصال مع الخزانة الكهربائية: RS485 (بروتوكول Modbus RTU)
- الضوضاء: ≤60 ديسيبل
- درجة الحرارة المحيطة: -30~55 درجة مئوية
- الرطوبة: 5%~90%
- الارتفاع: ≤2000 متر
- أبعاد وحدة التبريد السائل: 1600×900×475 ملم (الارتفاع بما في ذلك المراوح)
تصميم مشعاع اللوحة الباردة
نقوم بتصميم قنوات تدفق داخلية بناءً على بيانات استهلاك الطاقة للعملاء وأنماط توزيع الحرارة لتلبية متطلبات درجة الحرارة والتوحيد المحددة مع الحفاظ على مقاومة تدفق السوائل المثلى. تتضمن عملية التصميم الخاصة بنا تحليل محاكاة شامل مع تعديلات متكررة للمعلمات لتحقيق أهداف الأداء الحراري والهيدروليكي.
معدات الإنتاج
| نوع المعدات | الكمية | المعايير الفنية |
|---|---|---|
| فرن اللحام بالنفق | 2 وحدة | أقصى أبعاد لحام: 1000 ملم (عرض) * 250 ملم (ارتفاع)، طول غير محدود أقصى درجة حرارة لحام: 950 درجة مئوية المواد القابلة للتطبيق: النحاس والألومنيوم |
| فرن اللحام بالفراغ | 2 وحدة | أقصى أبعاد لحام: 800 ملم * 1200 ملم * 800 ملم أقصى درجة حرارة لحام: 1200 درجة مئوية المواد القابلة للتطبيق: النحاس والألومنيوم والفولاذ المقاوم للصدأ |
| معدات الكشف عن تسرب الهيليوم | 2 وحدة | أقصى أبعاد الاختبار: 2500 ملم * 750 ملم * 700 ملم نطاق ضغط الاختبار: 0-3 ميجا باسكال دقة الاختبار: 2 جم/سنة أو ≤1*10⁻⁶ باسكال*متر³/ثانية |
| معدات الاختبار الهيدروستاتيكي | 2 وحدة | أقصى أبعاد الاختبار: 2500 ملم * 1500 ملم * 1000 ملم نطاق ضغط الاختبار: 0-5 ميجا باسكال |
| معدات الاختبار الهوائي | 2 وحدة | أقصى أبعاد الاختبار: غير محدود نطاق ضغط الاختبار: 0-5 ميجا باسكال دقة الاختبار: 1 باسكال |
تكنولوجيا اللحام المتقدمة
تجمع عملية اللحام بالفراغ الخاصة بنا بين الألواح المصنوعة من الألومنيوم باستخدام معدن حشو بنقاط انصهار أقل من المادة الأساسية، مما يخلق وصلات قوية للغاية دون تدفق تآكل متبقي. توفر هذه التكنولوجيا المتطورة تسخينًا موحدًا، وتحكمًا دقيقًا في درجة الحرارة، وتزيل متطلبات التنظيف اللاحقة، وتقلل من تشوه الأجزاء.
تكنولوجيا نظام التبريد السائل
تتطلب أنظمة التبريد السائل عالية الطاقة مشتتات حرارة قادرة على امتصاص الحرارة بسرعة. من خلال الاستفادة من السعة الحرارية النوعية العالية للسوائل، تنقل أنظمتنا كميات كبيرة من الحرارة من خلال تدفق السائل، وهي قادرة على تبديد الحرارة التي تتراوح من بضع مئات من الواط إلى أكثر من كيلو واط واحد.
أصناف اللوحات الباردة السائلة
- اللوحة الباردة السائلة ذات الأنبوب المدفون:مصنوعة عن طريق حز الألواح، ودفن أنابيب النحاس و لحامها في الداخل، ثم إحكام إغلاقها عن طريق اللحام. تضمن ضيق السائل الموثوق به، والسلامة التشغيلية، والتسطيح العالي لملامسة حرارية ممتازة.
- اللوحة الباردة السائلة ذات الأنبوب المُدرج:مصنوعة عن طريق تضمين أنابيب نحاسية على أسطح الألواح المصنوعة من الألومنيوم باستخدام عمليات اللحام أو الترابط، مع التحكم الصارم في التسطيح لتقليل المقاومة الحرارية.
- اللوحة الباردة السائلة من النوع القنوي:تتشكل قنوات التدفق الداخلية على ركائز نحاسية أو ألومنيوم من خلال الحفر والبثق والمعالجة الدقيقة، ومختومة عن طريق اللحام بالاحتكاك أو اللحام بدرجة حرارة عالية.
- كتلة التبريد السائل:لتبديد حرارة الرقائق عالية الطاقة مع قنوات تدفق داخلية تم إنشاؤها من خلال تقنية الزعانف المشطوفة لزيادة مساحة سطح التبادل الحراري.
منتجات تبريد خاصة بالمادة
منتجات التبريد السائل الملحومة بالنحاس
وحدة التبريد السائل GB200، وحدة التبريد السائل H20، وحدة التبريد السائل للوحدة البصرية، وغيرها من الألواح الباردة النحاسية. متوافقة مع لحام الفوسفور والنحاس والفضة والنيكل والذهب.
منتجات التبريد السائل الملحومة بالألومنيوم
مشعاع LTS siphon، صندوق تبريد سائل للتحكم الإلكتروني المصبوب بالقالب، لوحة تبريد سائل مختومة لإمداد الطاقة، لوحة تبريد سائل للتحكم الإلكتروني للمحرك، مشعاع 6G-3DRVC، وغيرها من مشعات التبريد السائل الملحومة.
منتجات التبريد السائل الملحومة بالفولاذ المقاوم للصدأ
مشعب التبريد السائل، وحدة التبريد السائل DIMM، وغيرها من مشعبات التبريد السائل المصنوعة من الفولاذ المقاوم للصدأ.
التطبيقات الرئيسية
- الليزر والمعدات الطبية
- تبريد حزمة بطارية الطاقة الكهربائية
- الإلكترونيات الكهربائية وأجهزة محرك المحركات
- أنظمة الإرسال بالميكروويف 5G
- أنظمة الطاقة المتجددة
- IGBT وأنظمة أشباه الموصلات للطاقة
- مراكز البيانات وتطبيقات الطاقة الصناعية
- أنظمة الدفاع والإلكترونيات الجوية
- خلايا الوقود وأنظمة الجر
ضمان الجودة
نحافظ على معايير الجودة الصارمة من خلال معدات الاختبار الشاملة بما في ذلك:
- 1 آلة قياس الإحداثيات
- 1 أداة جهاز العرض
- 2 آلات اختبار الضغط العالي للمياه
- 4 آلات اختبار المقاومة الحرارية
- 2 آلات اختبار تسرب السوائل
خدمة العملاء
- استجابة سريعة لجميع الاستفسارات
- أسعار تنافسية مع جودة مضمونة
- جدولة إنتاج فعالة
- حلول النقل المثلى
- الدعم الفني الشامل
الأسئلة الشائعة
- هل أنت شركة تجارية أم مصنع؟نحن مصنع محترف لمشتتات الحرارة وألواح تبريد المياه مع خبرة واسعة وفريق فني قوي، يتميز بالإنتاج الآلي والميكانيكي.
- هل قمت بتصدير البضائع من قبل وإلى أي مناطق؟يتم تصدير 60% من إجمالي إنتاجنا إلى اليابان والهند والمملكة المتحدة وكندا والولايات المتحدة الأمريكية والبرازيل.
- كم عدد الموظفين لديك؟حوالي 100 موظف عبر أقسام المبيعات والمشتريات والهندسة ومراقبة الجودة والمستودعات والإنتاج.
- هل يمكنك تقديم عينات إذا وافقنا على التصميم؟نعم، نقدم عينات للتأكيد قبل الإنتاج الضخم، إلى جانب الرسومات الفنية إذا لزم الأمر.
- ما هي طرق التعبئة التي تستخدمها؟تعبئة مخصصة مع كرتون عادي وأقمشة محكمة الإغلاق أو كرتون خشبي للحماية المثلى أثناء النقل.
- هل تقدم الدعم الفني لمشاكل المنتج؟يتم فحص جميع المنتجات بالكامل قبل الشحن. لأية مشاكل، نقدم حلولًا فنية فورية.
